Назначение твердомера портативного комбинированного Equotip 550:
Твердомер портативный комбинированный Equotip 550 предназначен для измерений твердости сталей по шкалам Виккерса, Роквелла, СуперРоквелла, Бринелля и Шора D.
Описание твердомера портативного комбинированного Equotip 550:

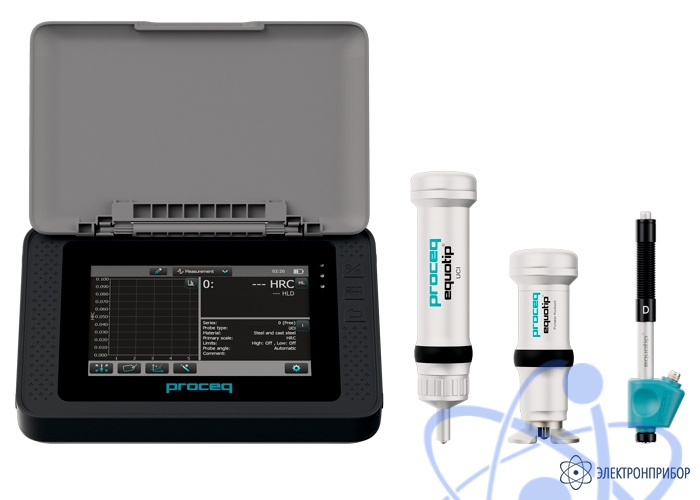

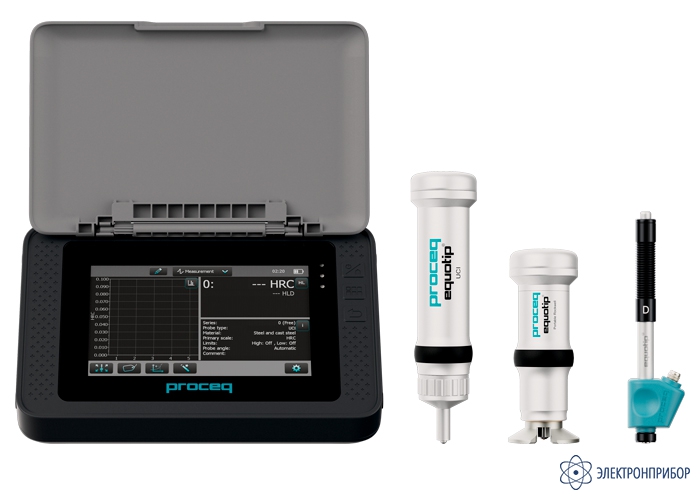

Твердомер Equotip 550 представляет собой портативный прибор, состоящий из электронного блока, динамических датчиков Equotip Leeb, статического датчика Equotip Portable Rockwell и ультразвукового датчика Equotip UCI HV1-HV10.
Принцип действия твердомера с динамическим датчиком Equotip 550 Leeb основан на измерении отношения скоростей индентора до и после отскока от поверхности контролируемого изделия. Отношение скоростей индентора до и после отскока определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.
Твердомер Equotip 550 Leeb может быть укомплектован динамическими датчиками Equotip Leeb семи типов: D, DC, DL, C, E, S и G.
Датчики типа D и DC используются для измерений твёрдости изделий массой от 0,05 кг и толщиной не менее 3 мм. Датчик DC отличается от датчика D габаритными размерами. Датчик типа DL имеет удлиненный индентор, позволяет проводить измерения в выемках и канавках. Минимальная масса изделий равна 0,05 кг, толщина не менее 3 мм.
Датчик типа C используется для измерений твёрдости изделий массой от 0,02 кг. Датчик характеризуется меньшей силой удара по сравнению с другими датчиками. Применяется для измерений твёрдости металлов на поверхности, на тонкостенных и чувствительных к ударам деталях. Минимальная толщина испытуемого изделия равна 1 мм.
Датчик типа E имеет боёк с искусственным алмазом и предназначен для измерения твёрдых (более 50 HRC) изделий массой от 0,05 кг и толщиной не менее 3 мм на постоянной основе.
Датчик типа G предназначен для измерений массивных изделий от 0,5 кг с минимальным радиусом кривизны поверхности равным 50 мм. Толщина изделий не менее 10 мм, либо изделие должно быть притёрто к массивной плите.
Датчик типа S может использоваться как датчик D, а также для измерений твёрдости материалов из твёрдых сталей (более 50 HRC) на постоянной основе.
Принцип действия твердомера со статическим датчиком Equotip 550 Portable Rockwell основан на статическом вдавливании алмазного индентора с последующим измерением глубины внедрения индентора. Предварительная нагрузка при измерениях составляет 10 Н, полная нагрузка 50 Н. Используется для измерения твердости чувствительных к царапинам и полированных деталей, а также для тонких деталей, профилей и труб с толщиной стенки менее 1 мм.
Принцип работы твердомера с ультразвуковым датчиком Equotip 550 UCI основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов. Твердомеры с ультразвуковыми датчиками Equotip UCI HV1-HV10 используются при нагрузках: 9,807 Н, 49,03 Н, 98,07 Н.
