Назначение твердомера портативного динамического Equotip piссolo-2:
Твердомер портативный динамический Equotip piссolo-2 предназначен для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D. Equotip piссolo-2 - идеальный прибор для проведения мониторинга в реальном времени и применения пользовательских шкал.
Пример 1: Тепловая обработка металла позволяет изменять механические свойства и увеличивать прочность, твердость и ударную вязкость металла. Equotip piссolo-2 используется для мониторинга и документирования повышения прочности высокоинтегрированных металлических компонентов в автомобилестроительной промышленности.
Пример 2: Технология изготовления автомеханических подъемников должна соответствовать строгим требованиям, которые должны соблюдать изготовители. Благодаря своей портативности Equotip piссolo-2 оптимально подходит для контроля больших элементов подъемных конструкций.
Описание твердомера портативного динамического Equotip piссolo-2:

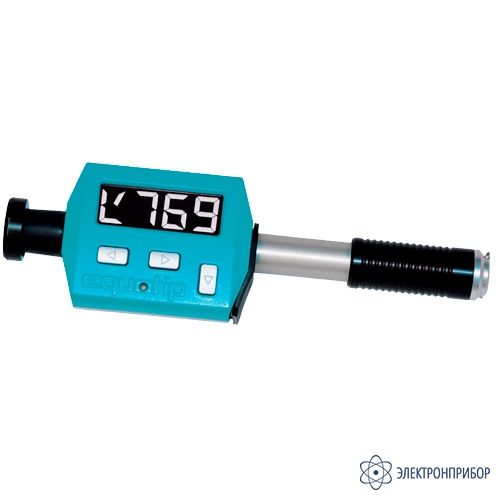

Твердомер Equotip piссolo-2 представляет собой портативный прибор, состоящий из электронного блока и динамического датчика. Принцип действия твердомера основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.
Твердомер позволяет справочно оценивать твердость сплавов, чугуна, предел прочности металлов на разрыв.
Твердомеры Equotip piссolo-2 и Equotip bambino-2 выпускаются в корпусе из цинкового сплава с твердым покрытием. Твердомер Equotip piссolo-2 оснащен программным обеспечением, позволяющим проводить статистическую обработку результатов измерений. Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Твердомеры Equotip piссolo-2 и Equotip bambino-2 подходят для измерения твердости металла на месте в тех случаях, когда размер отпечатка должен быть минимальным. Прочная конструкция устройства и большой экран позволяют пользоваться прибором в условиях повышенной запыленности и плохой видимости. Оба устройства отображают твердость металла во всех общепринятых шкалах.
Приборы обладают одинаковыми возможностями, но в твердомере Equotip piссolo-2 имеются дополнительные функции:
- возможность добавления пользовательских кривых перевода твердости
- программное обеспечение Piccolink для: систематического мониторинга твердости в реальном времени, автоматического измерения во время серийного производства, оценки и обработки измеренных данных, удаленного управления настройками Equotip piссolo-2.
Использование портативных твердомеров для измерения прочности металлов основано на методе отскока по Leeb, изобретенном в Proceq SA. Equotip piссolo-2 и Equotip bambino-2 работают в соответствии с принципом Leeb, согласно которому значение твердости рассчитывается на основе сравнения энергии измеряемого объекта до и после удара. Этот коэффициент энергии (EQUO) записывается в устройстве измерения твердости HL и рассчитывается на основе сравнения скорости удара и отдачи (vi, vr ) бойка. Скорость отдачи для более твердых образцов выше, чем для мягких, соответственно и коэффициент энергии будет больше и определяется как 1000·vr /vi.
Для отображения твердости металла могут использоваться разные шкалы: HL (Leeb), HRC (шкала C по Роквеллу), HB (твердость по Бринеллю), HV (твердость по Викерсу) и прочее. Уникальный механизм взвода и спуска бойка твердомеров Equotip piссolo-2 и Equotip bambino-2 позволяет быстро проводить измерение и отображать результаты в любой шкале твердости.
С помощью дополнительной функции Equotip piссolo-2 пользователь может вызывать настраиваемые кривые преобразования для определенных сплавов и преобразовывать показания твердости в прочность на растяжение.
Основные принадлежности твердомера портативного динамического Equotip piссolo-2:
Датчик DL - уникальная функция, предлагаемая компанией Proceq, которая позволяет пользователю приборов Equotip piссolo-2 и Equotip bambino-2 легко и быстро менять датчики D и DL.
Меры твердости - следует переодически выполнять проверку корректности воспроизводимого результата приборами Equotip на контрольном образце. В зависимости от требований пользователя предусмотрены различные меры твердости, на которых указываются контрольные значения для разных шкал.
Опорные кольца - динамические твердомеры работают правильно только тогда, когда ударный боек расположен перпендикулярно измеряемой поверхности при ударе. Широкий выбор опорных колец позволяет проводить измерения на различных поверхностях: от плоских до круглых, цилиндрических или шарообразных.
*Все дополнительные пренадлежности, не входящие в комплект поставки, поставляются под заказ за дополнительную оплату.
