Назначение

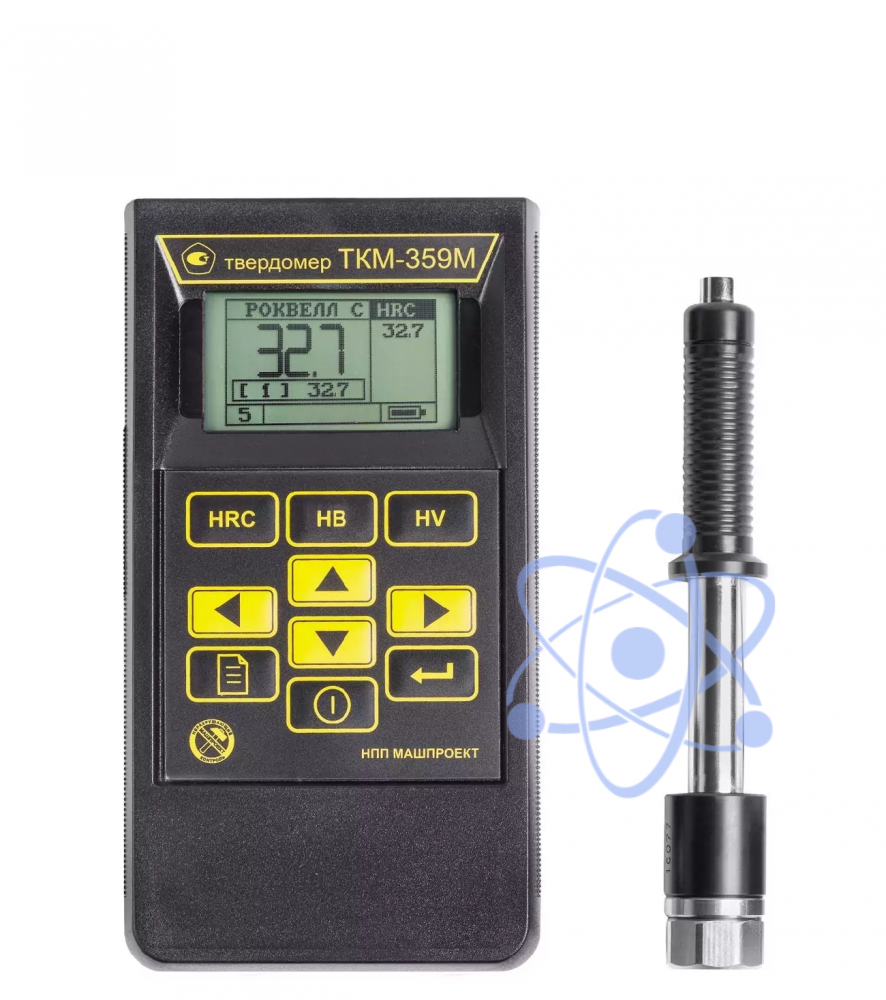

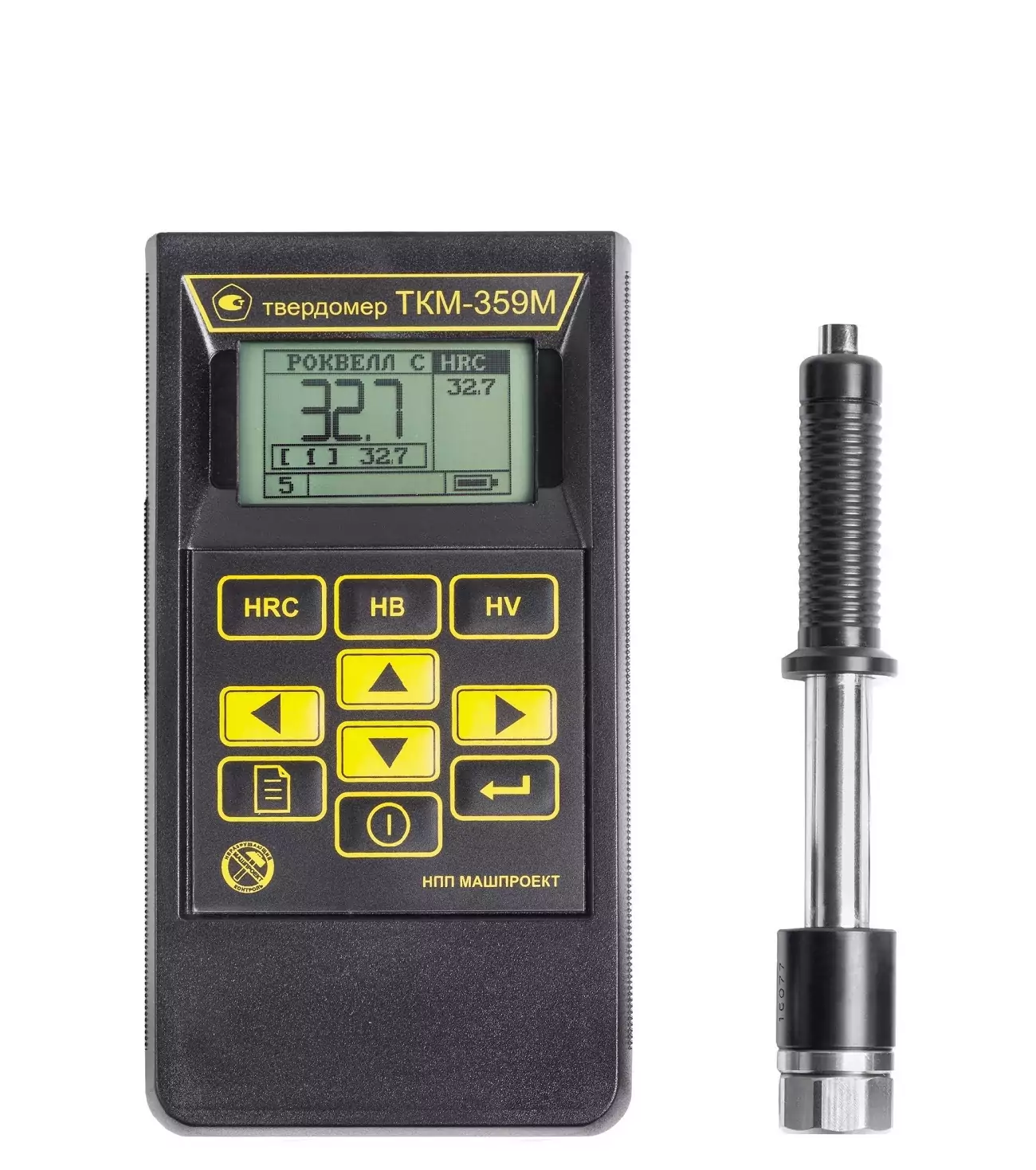

Динамический твердомер ТКМ-359М производства НПП «Машпроект» предназначен для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.
Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.
Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.
ТКМ-359М выполняет контроль твердости:
- углеродистых и конструкционных сталей с использованием дополнительных калибровок,
- поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.),

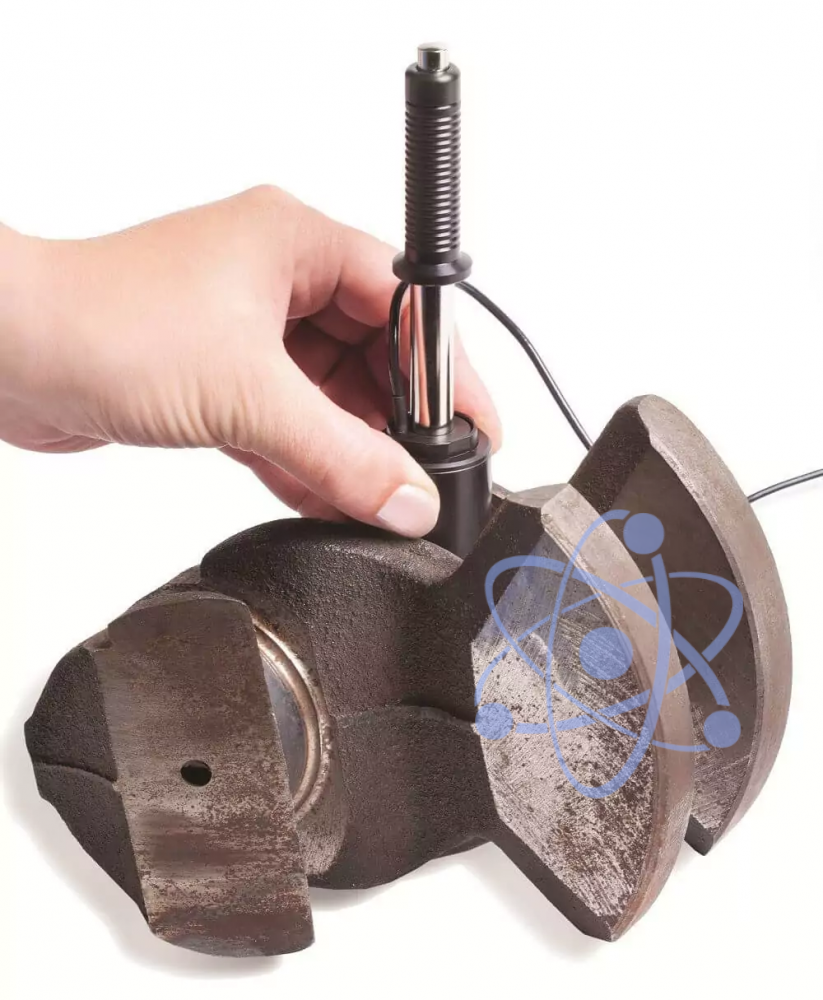

- изделий сложной конфигурации (зубьев шестерен, труб, валов),
- тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).
Преимущества динамического твердомера
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
- Возможность идентификации материалов в заготовительном производстве.
- Малая чувствительность к кривизне изделия и шероховатости поверхности.
- Контроль характера изменения твердости по поверхности изделия.
- Контроль «объемной твердости».
- Измерение твердости в труднодоступных местах.
- Пространственное положение датчика не влияет на результат измерения.
- Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины,
твердостью индентора и позиционирующей насадкой.
Особенности конструкции
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
— дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
— дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Характеристика датчиков к твердомерам серии ТКМ-359
| Фото | Тип датчика/нагрузка | *Масса/толщина/шероховатость изделия |
Длина/диаметр |
Применение |
|

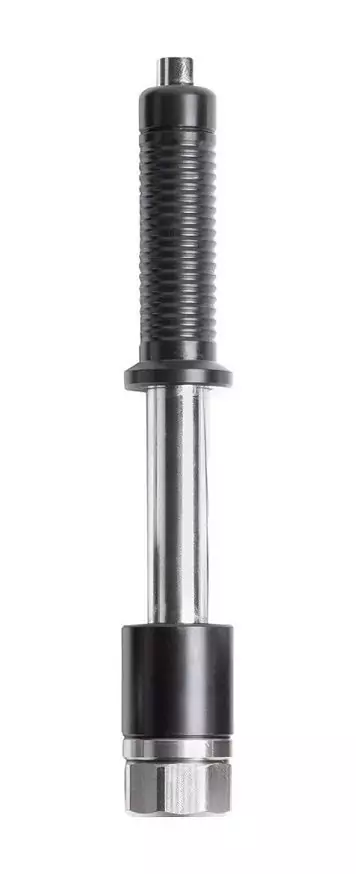

«D» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Решение основной массы задач контроля. Штатный датчик. |
| «E» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости. | |
|

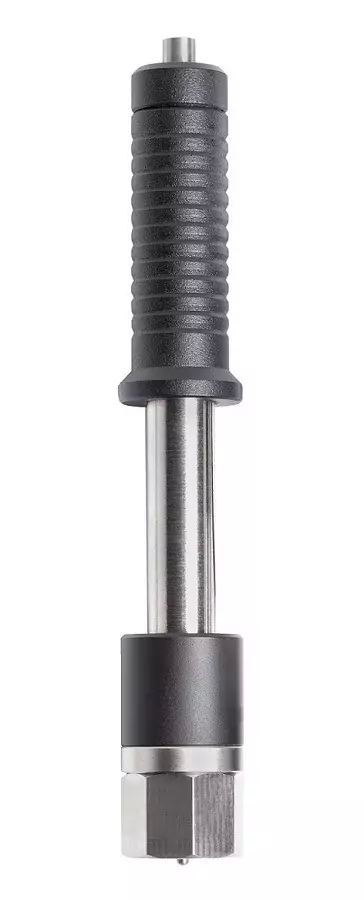

«G» | 6 кг/55 мм/Ra 7,6 | 200/29 мм |
Контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия — не более 450 НВ. **Энергия удара увеличена в 10 раз. |
**Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
| Требования к контролируемому изделию: | |
| Масса более 5 кг, толщина более 6 мм | Дополнительная подготовка не требуется |
| Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм | Дополнительная подготовка не требуется |
| Остальные изделия | Изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика. | |
Режимы работы твердомера ТКМ-359C
| Режим измерения | Отображение результатов измерений | Применение |
| По основным шкалам | Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | Измерение твердости основной массы контролируемых изделий. |
| С использованием дополнительных калибровок к основным шкалам | По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов. |
| По дополнительным шкалам (определяются пользователем или добавляются производителем) | Шкалы программируются самим пользователем | Решение специальных задач. |
Интеллектуальная система статистической обработки результатов измерений
Параметры статистической обработки серии измерений
- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
- Автоматический отброс результатов, некорректно проведенных замеров.
- Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора
- Вычисление среднего значения, среднеквадратичного отклонения.
- Вычисление максимума и минимума в группе результатов замеров.
- Вычисления относительно заданных значений твердости.
- Выборки результатов относительно заданных значений твердости.
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
Установка программного обеспечения
В комплект поставки твердомера ТКМ-359М также входит Программное обеспечение на CD-диске.
Этапы работы с ПО:
- Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан «БЛОК ДАННЫХ» или несколько БЛОКОВ (см. Руководство по эксплуатации);
- В приложении «Hardness» нажать кнопку «Прочитать данные»;
- Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ.
- Проанализировать полученные данные.
Устранение возможных проблем!!
Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.
Способы устранения проблемы:
Способ 1:
- Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»).
- В разделе «Порты (COM и LTP)» найдите устройство с именем « … USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике».
- Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер».
- В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету.
- Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.
Способ 2:
- Скачайте программное обеспечение и заново установите программу, драйвер необходимый для работы ПО установится автоматически.
