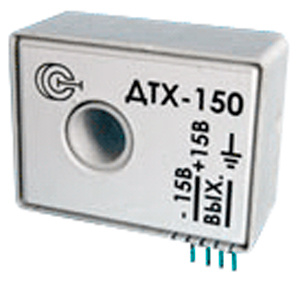

ДТХ-150 — датчик измерения постоянного и переменного тока

Производитель

Артикул

38254

Оригинальный прибор

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение датчика измерения постоянного и переменного тока ДТХ-150

Датчик (измерительный преобразователь) предназначен для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Описание датчика измерения постоянного и переменного тока ДТХ-150

Датчик состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

Основные преимущества датчика измерения постоянного и переменного тока ДТХ-150

Гальваническая развязка;
Возможность измерения постоянных и переменных токов
Минимальные энергопотребление и масса
Минимальные габариты
Магнитопровод ненасыщен
Возможность монтажа на печатную плату

Технические характеристики датчика измерения постоянного и переменного тока ДТХ-150

Параметр	Значение
Диапазон измеряемых токов, А	0...150
АЧХ на уровне ±3 дб, Гц	не хуже 0 - 50000
Выходной ток при нулевом входном токе, мА	±0,37
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, %	не более 1
Нелинейность выходной характеристики, не более, %	0,1
Выходной ток при номинальном входном токе, мА	75
Коэффициент передачи	1:2000
Полоса пропускания, Гц	0-50000
Источник питания, В	±14,5 ... ±15,5
Ток потребления, мА	85
Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В	6000
Сопротивление изоляции в рабочих условиях не менее, МОм	20
Диаметр отверстия под токовую шину, мм	10
Габаритные размеры, мм	не более 44x33x22
Масса, г	не более 70

№	Наименование	Количество
1.	Датчик измерения постоянного и переменного тока ДТХ-150	1
