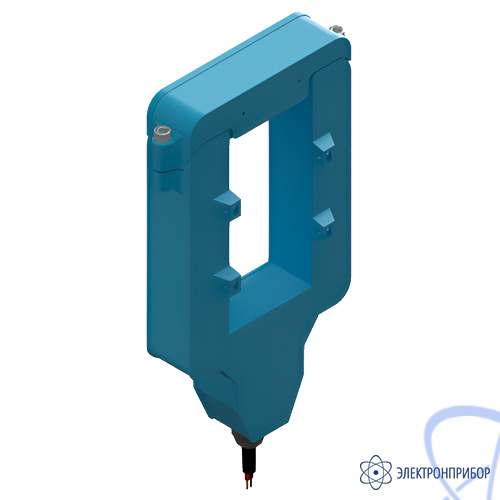

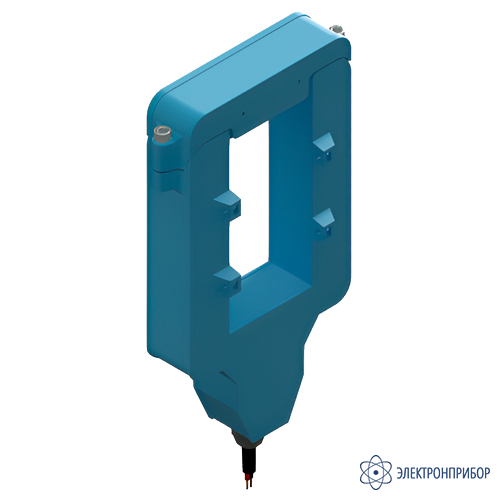

ТРП-0,66-2/162 — разъёмный трансформатор тока влагозащищённый (IP67)

Производитель

Межповерочный интервал

48 мес

Артикул

82463

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/162:

Трансформаторы разъёмные ТРП-0,66-2/162 предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и напряжения 0,66 кВ. Данные модели могут работать в условиях повышенной влажности воздуха (до 100 %) и тумана, что позволяет устанавливать их на улице без специальной защиты.

Разъемная конструкция дает возможность размещения прибора на существующие шины и кабели без их демонтажа, что значительно упрощает установку.

Сфера применения:

в схемах измерения низковольтных устройств зданий и сооружений;
в схемах передачи и распределения электроэнергии, в том числе внутри других изделий;
в системах коммерческого учета электроэнергии.

Трансформаторы класса точности 0,5 и 1 применяются для измерения в схемах расчета с потребителями; класса точности 0,5S применяются для коммерческого учета электроэнергии. По своим характеристикам трансформаторы соответствуют требованиям ГОСТ 7746. Климатическое исполнение и категория размещения по ГОСТ 15150 соответствует У3 или У1 (в зависимости от модификации), степень защиты по гост 14254 соответствует IP67 или IP20 (в зависимости от модификации).

Особенности разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/162:

номинальное напряжение трансформатора: 0,66 кВ;
наибольшее рабочее напряжение: 0,72 кВ;
количество вторичных обмоток: 1;
электрическая прочность изоляции: не менее 3 кВ;
класс точности: 1, 0.5, 0.5S;
номинальная частота напряжения сети: 50 Гц;
степень защиты корпуса: IP67 (по ГОСТ 14254);
рабочие условия измерений: температура окружающего воздуха -45 до +55 °С и относительная влажность воздуха 95%;
климатическое исполнение и категория размещения: У1 (по ГОСТ 15150);
средняя наработка на отказ: не менее 230 000 ч;
средний срок службы: не менее 25 лет.

Варианты исполнения разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/162:

Трансформаторы ТРП-0,66 изготавливается в различных модификациях. Структура условного обозначения:

Примечания:
¹⁾ Величина постоянная, равная 0,66 кВ.
²⁾ В зависимости от варианта исполнения.
³⁾ Для варианта исполнения 1,2 – У3, для 3 – У1.

Технические характеристики разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/162:

Параметр	Значение
Параметр	ТРП-0,66-2/30		ТРП-0,66-2/40	ТРП-0,66-2/68	ТРП-0,66-2/162
Диапазон номинального первичного тока, А	100 200 300 350 400	80 250 300 400	100 200 300 400 500 600	600 800 1000 1200 1500	1000 1200 1500 2000
Номинальный вторичный ток, А	5	1	5	5	5
Пределы допускаемой приведенной погрешности преобразования силы переменного тока, %	0,5S	0,5S	1 ⁽¹⁾ 0,5⁽²⁾ 0,5S	0,5 ⁽³⁾ 0,5S	0,5S
Номинальная вторичная нагрузка с коэффициентом мощности cos φ=0,8, не более ВА	1,5 2,5		1,5 2,5	2,5 5	5
Номинальное напряжение трансформатора, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Количество вторичных обмоток	1
Электрическая прочность изоляции, не менее кВ	3
Номинальная частота напряжения сети, Гц	50
Степень защиты корпуса по ГОСТ 14254-2015	IP67
Климатическое исполнение и категория по ГОСТ 15150-69	У1
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %	от +15 до +25 от 30 до 80
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %	от -45 до +70 95 при +35°C
Средняя наработка на отказ, ч, не менее	230 000
Средний срок службы, лет, не менее	25
Габаритные размеры, мм	102х106х53		143х166х70	203х203х62	187х327х55
Габаритные размеры отверстия, мм	-		40х41	61х87	81х162
Диаметр отверстия, мм²	31		-	-	-
Масса, не более, кг	1,8		2,2	3	3

Примечание:
⁽¹⁾ Для номинального первичного тока 100А, 200А, 300А.
⁽²⁾ Для номинального первичного тока 400А.
⁽³⁾ Для номинального первичного тока 600А, 800А.

№	Наименование	Количество
1	Разъёмный трансформатор тока влагозащищённый (IP67) ТРП-0,66-2/162 в выбранном исполнении	1
2	Руководство по эксплуатации	1
3	Паспорт	1
4	Упаковочная коробка	1
