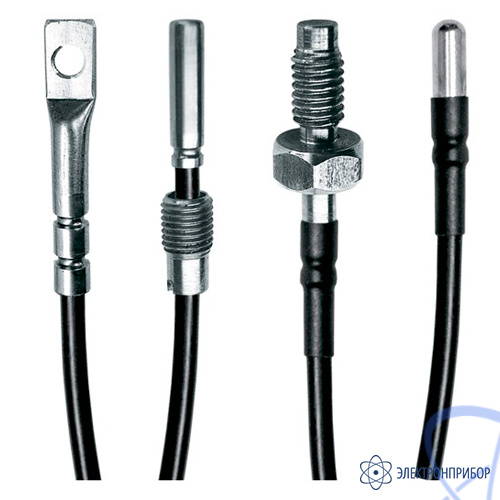

Назначение термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:
Термопреобразователи ТС.п/п предназначены для измерения температуры воздуха, жидкости, поверхности крупногабаритных изделий или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопреобразователя. В термопреобразователях в качестве чувствительного элемента используется полупроводниковый датчик ТС 1047 фирмы «Microchip». Термопреобразователи ТС.п/п предназначены для работы с терморегуляторами: Ратар-01.п/п, Ратар-02.п/п, Ратар-02К, Ратар-02-1, Ратар-02А-1.
Условные обозначения параметров термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:
TC.п/п-X-D-l-L, где:
X - конструктивное исполнение: К2; К2.1; К3; К4; К4.1; К5; К9;
D - диаметр монтажной части, мм: 5; 6; 8;
l - длина монтажной части, мм: 13; 20; 30; 60; 80; 100; 120; 160; 200; 250; 320;
L - длина кабеля, м: 0,2; 1,0; 2,0; 4,0; 6,0.
Особенности термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:
- большой выходной сигнал напряжения;
- удобство применения;
- отсутствие дополнительных требований к присоединительному кабелю;
- высокая надёжность;
- низкая цена.
