Описание датчика протечки и температуры ДП-2:

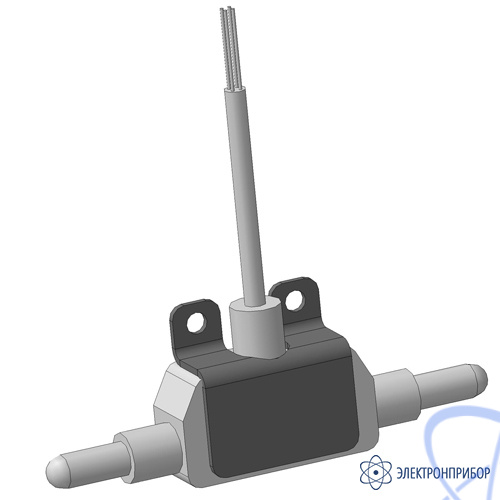

Датчик протечки и температуры ДП-2 состоит из двух электродов из нержавеющей стали, разнесенных друг от друга для уменьшения вероятности ложных срабатываний. В один из электродов встроен платиновый термопреобразователь с НСХ Pt100, Pt500 или Pt1000, подключенный по 2-х проводной схеме. Датчик позволяет контролировать не только наличие протечки электропроводящей жидкости, но и температуру, что очень важно в некоторых областях, например для контроля протечки горячей воды на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.

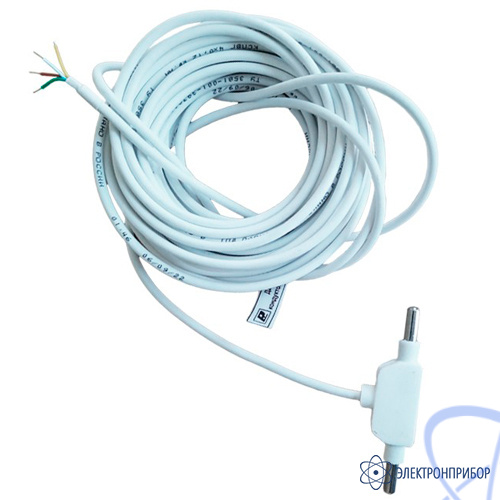

Схема подключения по цвету жил кабеля:
- жёлтый - термопреобразователь;
- зелёный - термопреобразователь;
- белый – электрод 1;
- коричневый – электрод 2.
Условные обозначения параметров датчика протечки и температуры ДП-2:
ДП-2-НСХ-L, где:
НСХ - Pt100; Pt500; Pt1000;

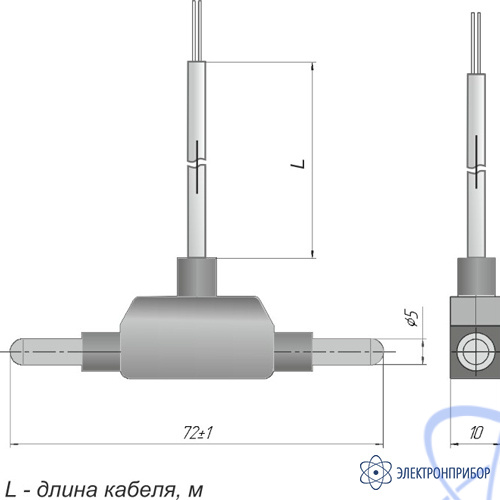

L - длина кабеля, м: 1,0; 2,0; 4,0; 6,0 (для Pt100 - не более 2 м).
Применение датчика протечки и температуры ДП-2:
Контроль протечки горячей воды кондуктометрическим методом и по температуре на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.
