Назначение термопреобразователя сопротивления Кл4D:

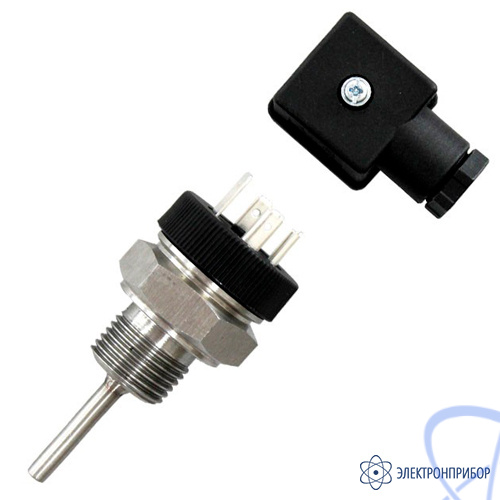

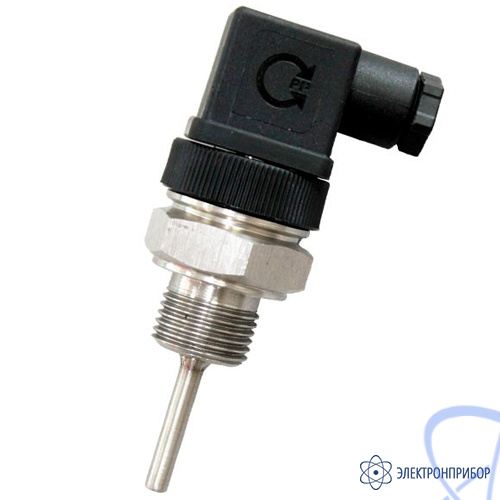

Термопреобразователи сопротивления Кл4D c чувствительным элементом из платины ТСПr и меди ТСМr с разъемным подключением DIN43650 предназначены для контроля температуры жидких, паро–газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Используется для замены импортных датчиков.
Условные обозначения параметров термопреобразователя сопротивления Кл4D:
X TCYr.HCX-Кл4D-ZW/-50...+100°С-Dxl, где:
X - количество чувствительных элементов: 1; 2 (2-х проводная схема);
Y - тип: М- медный; П - платиновый;
НСХ - 50М; 100М; Pt100; Pt1000;
Z - класс допуска:
A, B (3-х, 4-х проводная схема Pt100, Pt1000);
B (2-х проводная схема Pt100, Pt1000);
B; С (50М, 100М);
W - схема соединения: 2-х проводная; 3-х проводная; 4-х проводная;

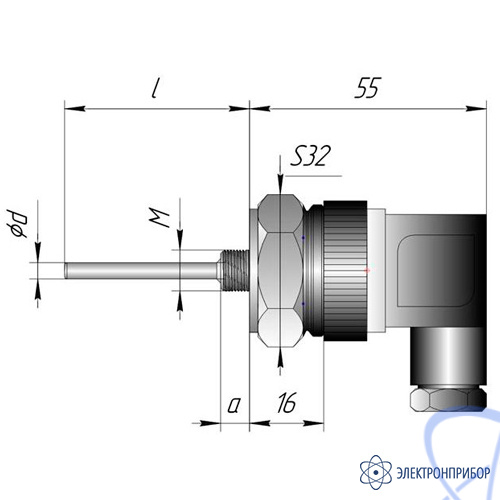

D - диаметр монтажной части/диаметр, мм: 4; 5; 8;
l - длина монтажной части/диаметр монтажной части, мм: 40; 60; 80; 100; 120; 160; 200; 250.
Особенности термопреобразователя сопротивления Кл4D:
- контроль температуры жидких, паро–газообразных сред, сыпучих материалов;
- диапазон измерения температуры: -50...+150 °С,
