Назначение термопреобразователя сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1:

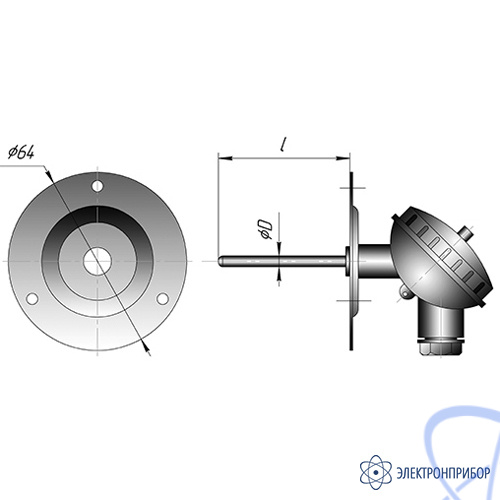

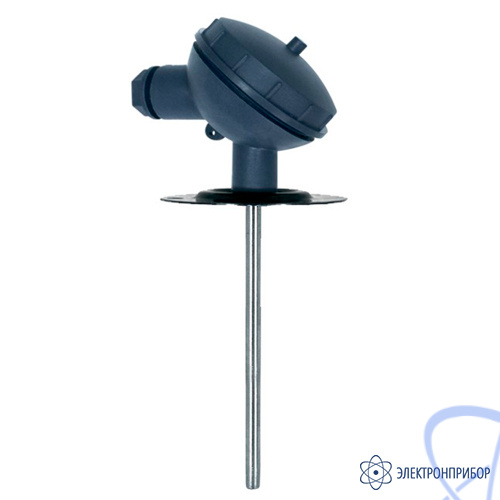

Термопреобразователь сопротивления c чувствительным элементом из платины ТСПr и меди ТСМr конструктивного исполнения Кл4-1 предназначен для контроля температуры в воздуховодах и других измеряемых рабочих средах, химически неагрессивных и не разрушающих материал защитного корпуса датчика. В том числе в системах отопления, вентиляции и кондиционирования (HVAC). Датчик температуры для воздуховода Кл4-1 снабжен круговым фланцем с тремя крепежными отверстиями и резиновым уплотнительным кольцом. Для установки на воздуховоде достаточно проделать четыре отверстия: под зонд и винты и закрепить датчик при помощи трех самонарезных винтов.
Термопреобразователи изготавливаются с диаметром зонда от 2 мм, что обеспечивает очень низкую инерционность.
Условные обозначения параметров термопреобразователя сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1:
X TCYr.HCX-Кл4-1-ZW/-50...+100°С-Dxl, где:
X - количество чувствительных элементов: 1; 2 (2-х проводная схема и диаметр зонда 4 мм);
Y - тип: М- медный; П - платиновый;
НСХ - 50М; 100М; Pt100; Pt1000; 50П, 100П (для диаметра зонда 4 мм);
Z - класс допуска:
B; С (50М, 100М).
W - схема соединения: 2-х проводная; 3-х проводная;
D - диаметр монтажной части, мм: 2; 4;
l - длина монтажной части, мм: 100; 200.
Особенности термопреобразователя сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1:
- удобство монтажа;
- низкая тепловая инерционность.
