Назначение датчика температуры поверхности Кл2-1\Кл2-2:
Датчики температуры в исполнении Т.п/п–420–Кл2 с унифицированным токовым выходом 4–20 мА предназначены для контроля температуры поверхности плоских объектов, для контроля температуры поверхности труб в системах отопления (HVAC):
- конструктивного исполнения Кл2–1 – поверхности сосудов, плит и т.д.;
- конструктивного исполнения Кл2–2 – труб различных диаметров.

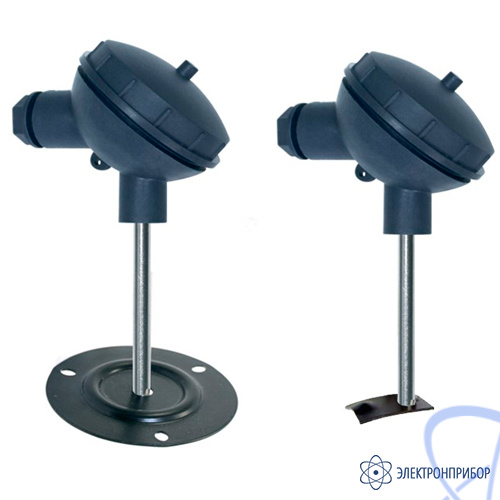

Датчик Кл2-1 снабжен круговым фланцем с тремя отверстиями и с резиновым уплотнителем. При помощи трех винтов термометр легко крепится к плоской поверхности, обеспечивая хороший тепловой контакт. Датчик Кл2-2 имеет выпуклую пластину смешанной формы. При помощи стандартного хомута* необходимого диаметра, датчик легко и надежно крепится к трубе.
Схема подключения
Условные обозначения параметров датчика температуры поверхности Кл2-1\Кл2-2:
Т.X-420-Y-T, где:
X - тип ЧЭ: п/п - полупроводниковый;
Y - конструктивное исполнение: Кл2-1; Кл2-2;
T, °C - диапазон преобразования температуры.
Особенности датчика температуры поверхности Кл2-1\Кл2-2:
- удобство монтажа;
- высокая точность;
- хороший доступ к клеммам при теплоизоляции трубы.
