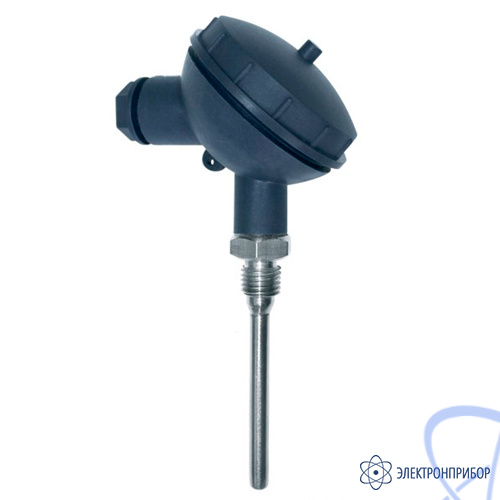

Назначение датчика температуры погружного (жидких и сыпучих сред) Кл1-3:
Термопреобразователи Т.п/п–420 с универсальным токовым выходом 4–20 мА предназначены для измерения температуры воздуха и инертных газов, жидкости, поверхности крупногабаритных изделий или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопреобразователя.
Примечание – термопреобразователи используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также когда используются приборы–контроллеры с универсальным токовым входным сигналом 4 … 20 мА.
Схема подключения
Условные обозначения параметров датчика температуры погружного (жидких и сыпучих сред) Кл1-3:
Т.X-420-Кл1-3-Dxl/T, где:
X - тип ЧЭ: п/п - полупроводниковый;
D - диаметр монтажной части, мм: 5,0; 6,0; 8,0; 10,0;
l - длина монтажной части, мм: 30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0;
T, °C - диапазон преобразования температуры.
Особенности датчика температуры погружного (жидких и сыпучих сред) Кл1-3:
- диапазоны преобразования температуры: -40...+125 °С; -40...+100 °С; 0...+100 °С;
- предел допускаемой абсолютной погрешности не более ±0,5 %.
