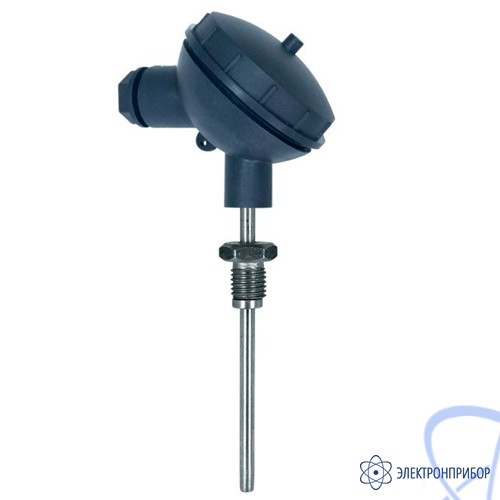

Описание термопреобразователя сопротивления ТСМr (ТСПr) Кл1-2:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМ, конструктивного исполнения Кл1-2 предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC). ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления ТСМr (ТСПr) Кл1-2:
X TCYr.HCX-Кл1-2-ZW/Pдт°С-DxlxR, где:
X - количество чувствительных элементов: 1; 2 (2-х проводная схема);
Y - тип: М- медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Z - класс допуска:
A, B (3-х, 4-х проводная схема Pt100, Pt1000, 50П, 100П);
B (2-х проводная схема Pt100, Pt1000, 50П, 100П);
B, С (50М, 100М).
W - схема соединения: 2-х проводная; 3-х проводная; 4-х проводная;

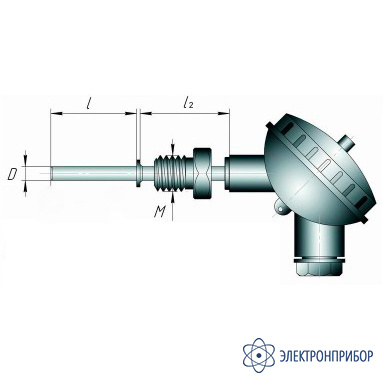

D - диаметр монтажной части, мм: 5; 6; 8; 10;
l - длина монтажной части, мм: 80; 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000;
R - тип резьбы/диаметр монтажной части:
M10x1,0;
M12x1,5 / 5;
M16x1,5 / 6;
М20×1,5;
G1/2 / 8; 10.
