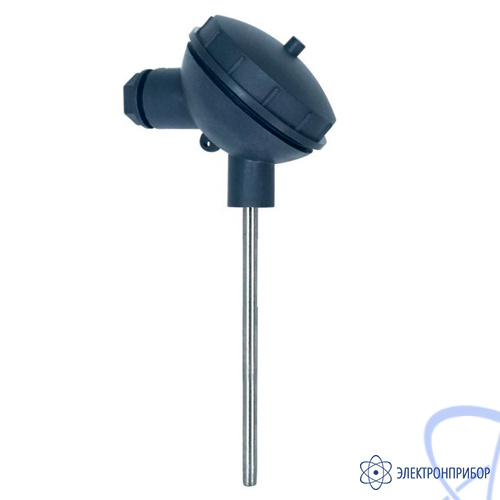

Описание термопреобразователя сопротивления ТСПr Кл1-1в:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr, конструктивного исполнения Кл1-1в предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC). ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, относительной влажности воздуха до 95 % при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления ТСПr Кл1-1в:
TCПr.HCX-Кл1-1в-BX/Pдт°С-Dxl, где:
НСХ - 50П; 100П; Pt100; Pt1000;
X - схема соединения: 3-х проводная; 4-х проводная;
D - диаметр монтажной части/диаметр, мм: 5; 6; 8; 10;
l - длина монтажной части/диаметр, мм: 200; 300; 400; 500.
