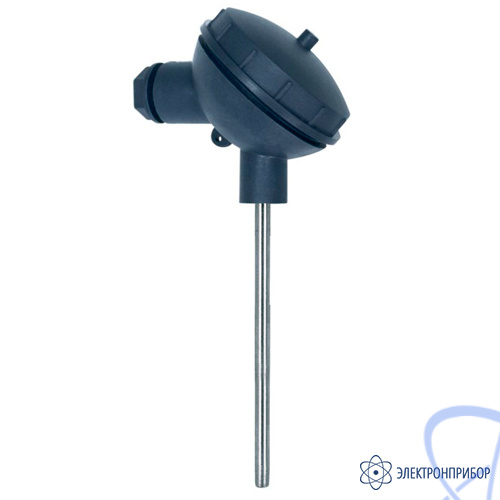

Назначение датчика температуры погружного (жидких и сыпучих сред) Кл1-1:
Датчики констуктивного исполнения Кл1-1 с унифицированным токовым выходом 4–20 мА предназначены для измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Датчики с выходом 4...20 мА используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также совместно с приборами с унифицированным токовым входным сигналом 4 … 20 мА.
В датчиках температуры используется клеммная головка диаметра 58 мм с винтовой герметично-закручивающейся крышкой без уплотнительного кольца. Все металлические детали датчиков температуры изготовлены из пищевой нержавеющей стали 12х18хH10T.
В датчиках температуры Т.п/п-420-Кл1-1 используется полупроводниковый элемент ТС 1047 фирмы «Microchip», в датчиках Т.ХА-420-Кл1-1 - преобразователь термоэлектрический с НСХ ХА (К) по ГОСТ Р 8.585–2001.
Схема подключения
Условные обозначения параметров датчика температуры погружного (жидких и сыпучих сред) Кл1-1:

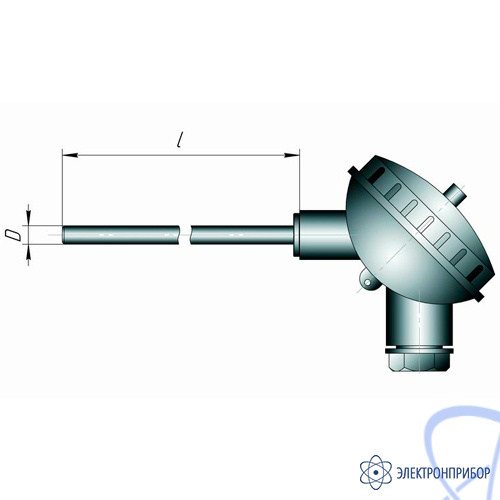

Т.X-420-Кл1-1-Dxl/T, где:
X - тип ЧЭ: п/п - полупроводниковый; ХА(К)-хромель-алюмель;
D - диаметр монтажной части, мм: 5,0; 6,0; 8,0; 10,0;
l - длина монтажной части, мм: 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0;
T, °C - диапазон преобразования температуры.
Особенности датчика температуры погружного (жидких и сыпучих сред) Кл1-1:
- диапазоны преобразования температуры:
- Т.п/п–420: -40...+125 °С; -40...+100 °С; 0...+100 °С;
- Т.ХА–420: 0...+300 °С; 0...+500 °С; 0...+800 °С; - Предел допускаемой абсолютной погрешности не более ±0,5 %.
