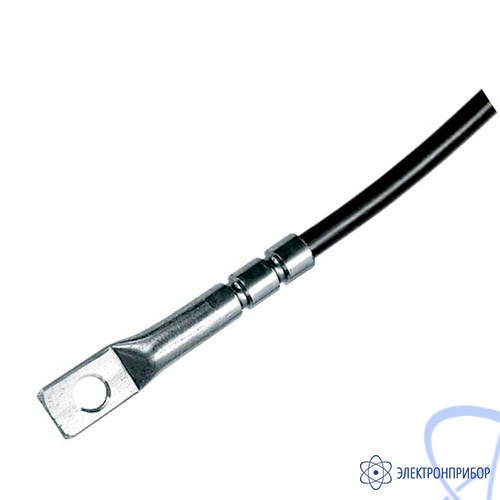

Описание термопреобразователя сопротивления TCМr (ТСПr) К9:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К9 предназначены для измерения температуры поверхности труб различных диаметров от 10 до 120 мм. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К9:
XTCYr.HCX-K9-Z/-50...180°С-5x60xL, где:
X - количество чувствительных элементов: 1; 2 для Pt1000;
Y - тип: М - медный; П - платиновый;
НСХ - 50М; Pt100; Pt1000;
Z - схема соединения: 2-х проводная (50М; Pt1000); 3-х проводная;

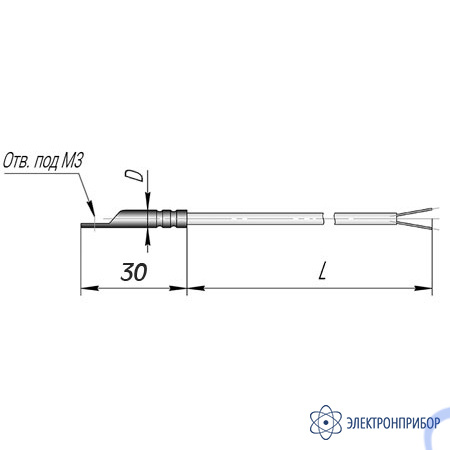

L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х и 4-х проводной схемы соединения, и для Pt1000).
