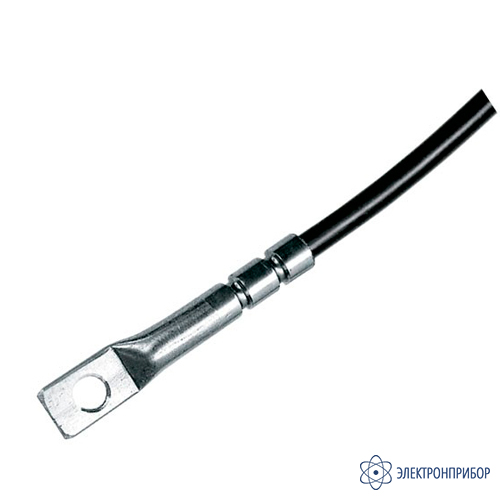

Описание термопреобразователя сопротивления TCМr (ТСПr) К5:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К5 предназначены для измерения температуры поверхности сосудов, плит или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К5:
XTCYr.HCX-K5-CZ/Pдт°С-dxLxL, где:
X - количество чувствительных элементов: 1; 2 для Pt1000;
Y - тип: М - медный; П - платиновый;
НСХ - 50М; 100М; Pt100; Pt1000;
Z - схема соединения: 2-х проводная (50М; 100М; Pt1000); 3-х проводная; 4-х проводная (50М; 100М);
d - диаметр монтажной части, мм: 4 (50М; 100М); 5 (50М; 100М); 6 (Pt100; Pt1000);
l - длина монтажной части, мм: 30 (50М; 100М); 60 (Pt100; Pt1000);
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х и 4-х проводной схемы соединения, и для Pt1000).
