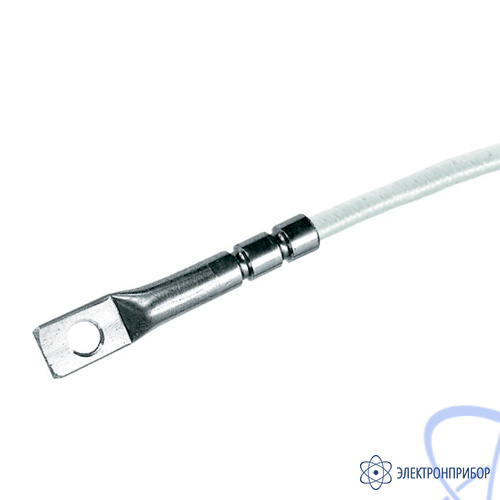

Назначение термопар (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К5:
Термопары (преобразователи термоэлектрические) c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К5 предназначены для измерения температуры поверхности сосудов, плит или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопары.
В поверхностных термопарах ТП.ХК(L)-К5 и ТП.ХА(К)-К5 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600 °С для XK(L) и 800 °С для XA(K).
Условные обозначения параметров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К5:

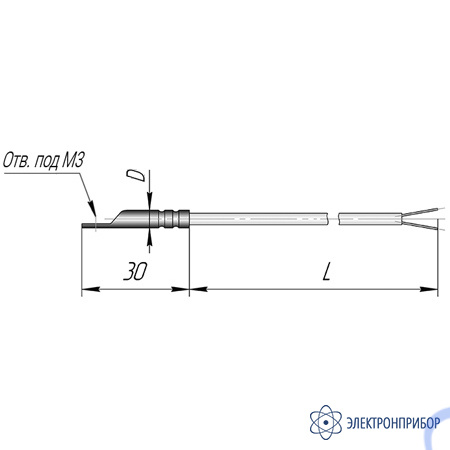

ТП.X-Y.К5.d-DxlxL-2, где:
X - тип: ХК(L)-хромель-копель; ХА(К)-хромель-алюмель;
Z - изоляция рабочего спая: И (изолированный), Н (неизолированный);
d - диаметр термоэлектродов, мм: 0,3; 0,5; 0,7;
D - диаметр монтажной части, мм: 4; 5; 6;
l - длина монтажной части, мм: 30,0;
L - длина кабеля, м:0,5; 1,0; 2,0; 4,0; 6,0.
Особенности термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К5:
- контроль температуры поверхности до +800 °С;
- простая удобная установка.
