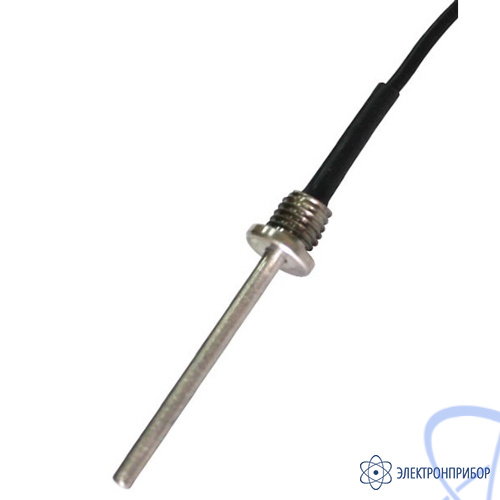

Описание термопреобразователя сопротивления TCМr (ТСПr) К4Р:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К4Р предназначены для контроля температуры в термокамерах, сушилках, в водяных резервуарах, аквариумах и т.д. с установкой термопреобразователя (монтажом) со стороны камеры. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К4Р:

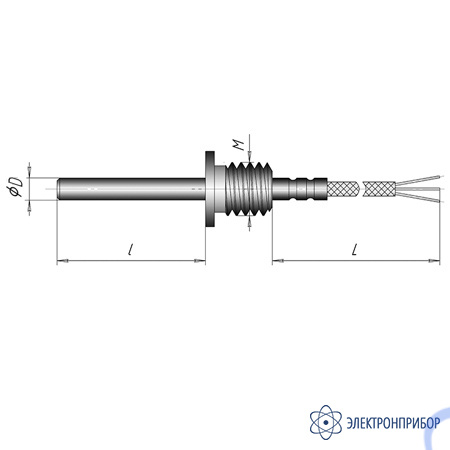

XTCYr.HCX-K4Р-ZW/Pдт°С-dxLxLxR, где:
X - количество чувствительных элементов: 1; 2 для Pt1000;
Y - тип: М - медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Z - класс допуска: B, А (50П; 100П; Pt100; Pt1000), C (50М; 100М);
W - схема соединения: 2-х проводная (Pt1000; 50M; 100М); 3-х проводная; 4-х проводная;
d - диаметр монтажной части, мм: 4; 5; 6; 8;
l - длина монтажной части/диаметр, мм: 20; 30; 60;
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х и 4-х проводной схемы соединения, и для Pt1000);
R - тип резьбы/диаметр монтажной части:
M12x1,5 / 4,0; 5,0;
М20×1,5 / 6,0; 8,0;
G1/4 / 4,0; 5,0;
G1/2 / 6,0; 8,0.
