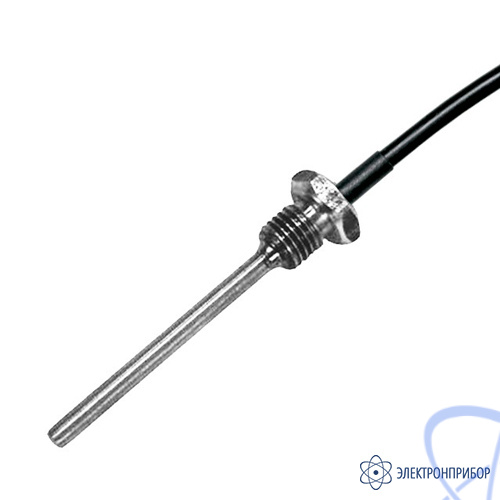

Описание термопреобразователя сопротивления ТСПr К4н:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr -К4н предназначены для контроля низкой температуры жидких, твердых и сыпучих сред, неагрессивных и не разрушающих материал защитного корпуса термопреобразователя. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, относительной влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления ТСПr К4н:

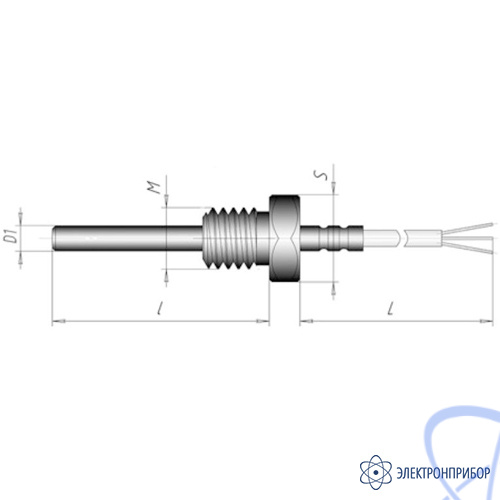

TCПr.HCX-K4н-BX/Pдт°С-dxLxLxR, где:
НСХ - 50П; 100П; Pt100; Pt1000;
X - схема соединения: 3-х проводная; 4-х проводная;
d - диаметр монтажной части, мм: 4; 5; 6; 8;
l - длина монтажной части, мм: 200; 250; 320;
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4; 6;
R - тип резьбы/диаметр монтажной части:
M12x1,5/ 4,0; 5,0;
М20×1,5 / 6,0; 8,0;
G1/4 / 4,0; 5,0;
G1/2 / 6,0; 8,0.
