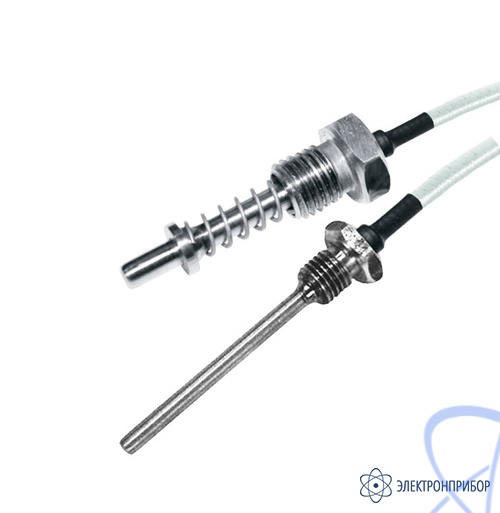

Назначение термопар (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К4/К4.1:

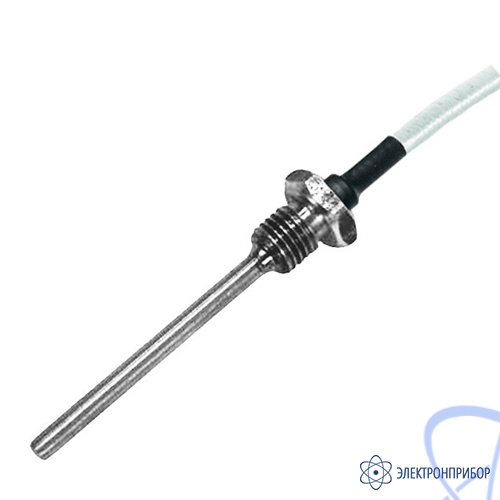

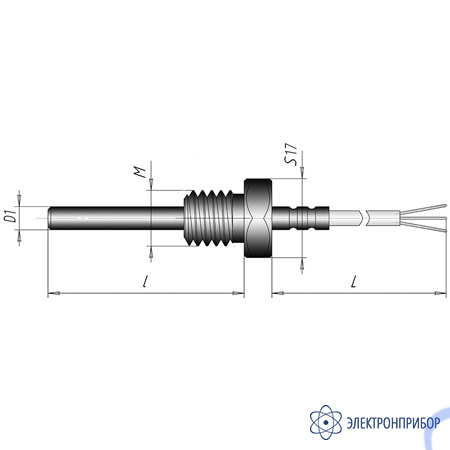

Преобразователи термоэлектрические c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К4 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д.

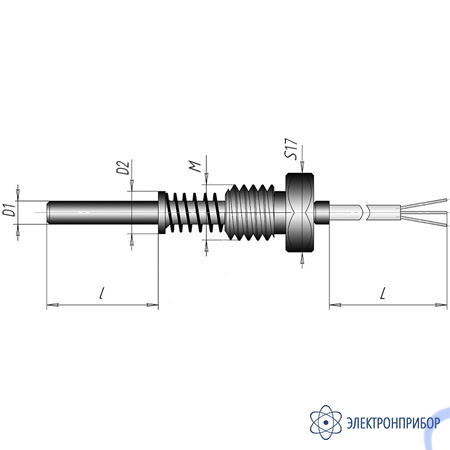

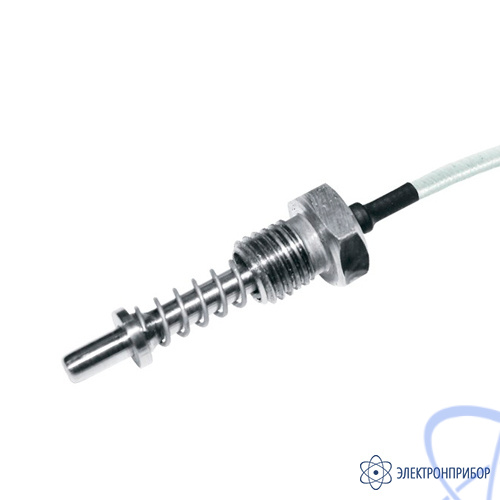

Преобразователи термоэлектрические в конструктивном исполнении К4.1 применяется также для контроля температуры поверхности вращающихся объектов.
В термоэлектрических преобразователях ТП.ХК(L)-К4/К4.1 и ТП.ХА(К)-К4/К4.1 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600 °С для XK(L) и 800 °С для XA(K).
Условные обозначения параметров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К4/К4.1:
ТП.X-Y.Z.d-DxlxL-2, где:
X - тип: ХК(L)-хромель-копель; ХА(К)-хромель-алюмель;
Y - конструктивное исполнение: К4; К4.1.
Z - изоляция рабочего спая: И (изолированный), Н (неизолированный);
d - диаметр термоэлектродов, мм: 0,3; 0,5; 0,7;
D - диаметр монтажной части, мм: 4; 5; 6;
l - длина монтажной части, мм: 20,0; 30,0; 60,0; 80,0; 100,0;120,0; 160,0; 200,0; 250,0; 320,0 ;
L - длина кабеля, м: 0,2; 0,5; 1,0; 2,0; 4,0; 6,0.
Особенности термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К4/К4.1:
- контроль температуры жидких и сыпучих сред;
- диапазон измерения температуры: -40...+800 °С;
- резьба M8х1; M12х1,5; М16х1,5.
