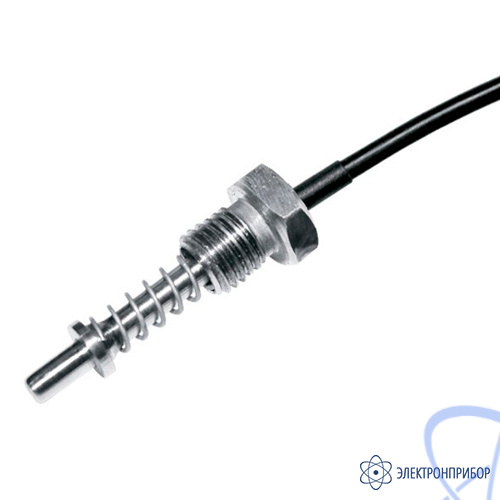

Описание термопреобразователя сопротивления TCМr (ТСПr) К4.1:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К4.1 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д, а также для контроля температуры поверхности вращающихся объектов. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

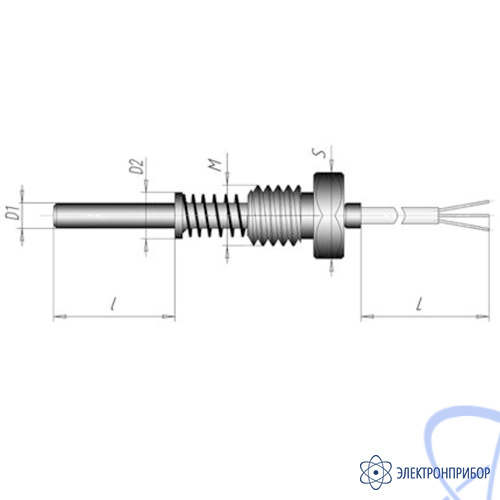

Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К4.1:
XTCYr.HCX-K4.1-ZW/Pдт°С-dxLxL, где:
X - количество чувствительных элементов: 1; 2 для 2-х проводной схемы Pt1000;
Y - тип: М - медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Z - класс допуска: B; А (50П; 100П; Pt100; Pt1000), C (50М; 100М);
W - схема соединения: 2-х проводная; 3-х проводная; 4-х проводная;
d - диаметр монтажной части, мм: 5; 6; 8;
l - длина монтажной части/диаметр, мм: 60; 80; 100; 120; 160; 200; 250; 320;
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х и 4-х проводной схемы соединения, и для Pt1000).
