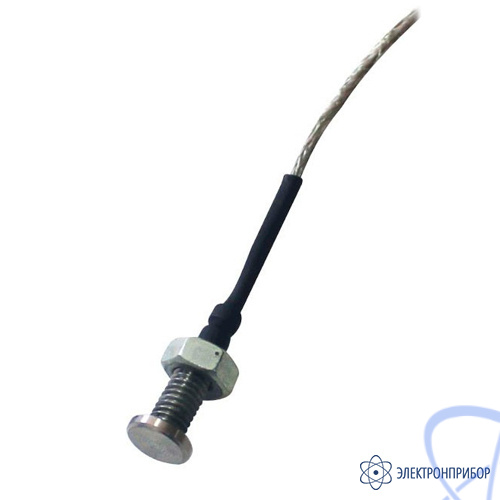

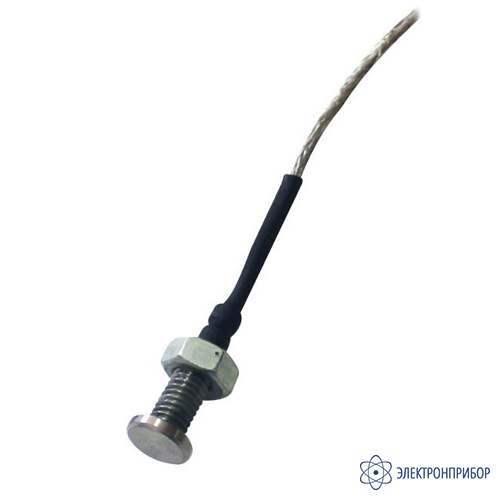

Описание термопреобразователя сопротивления TCМr (ТСПr) К3Р:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К3Р предназначены для контроля температуры в камерах полимерной окраски, в металлических конструкциях и т.д. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К3Р:

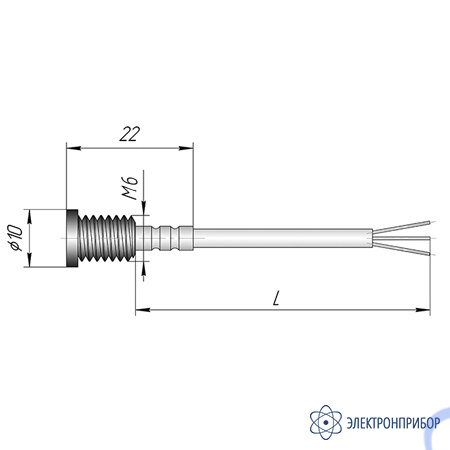

XTCYr.HCX-K3Р-ZW/-50...+180°С-6x10xL, где:
X - количество чувствительных элементов: 1; 2 (Pt1000)
Y - тип: М - медный; П - платиновый;
НСХ - 50М; Pt100; Pt1000;
Z - класс допуска: B, C (50М);
W - схема соединения: 2-х проводная (Pt1000; 50M); 3-х проводная;
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х проводной схемы соединения и для Pt1000).
