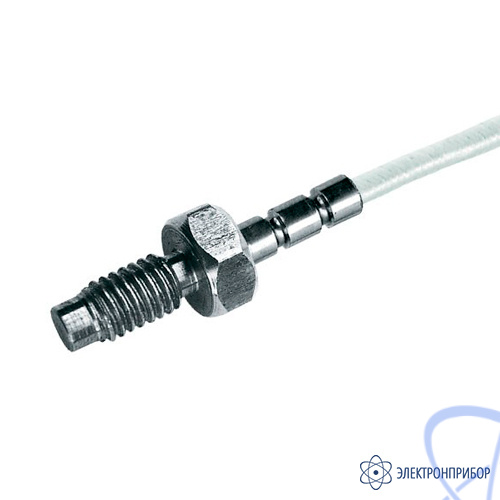

Назначение термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К3:
Малогабаритные термопреобразователи термопары (преобразователи термоэлектрические) c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К3 предназначены, например, для контроля температуры подшипников, использования в системах поддержания температуры прессформ и другого технологического оборудования.
В термопарах ТП.ХК(L)-К3 и ТП.ХА(К)-К31 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600 °С для XK(L) и 800 °С для XA(K).
Условные обозначения параметров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К3:

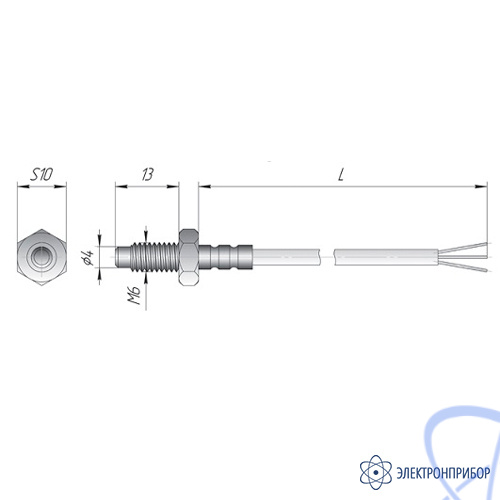

ТП.X-К3.Z.d-DxlxL-2, где:
X - тип: ХК(L)-хромель-копель; ХА(К)-хромель-алюмель;
Z - изоляция рабочего спая: И (изолированный), Н (неизолированный);
d - диаметр термоэлектродов, мм: 0,3; 0,5; 0,7;
D - диаметр монтажной части, мм: 4; 5;
l - длина монтажной части, мм: 13,0;
L - длина кабеля, м: 0,5; 1,0; 2,0; 4,0; 6,0.
Особенности термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К3:
- стандартная резьба М6;
- небольшой размер корпуса.
