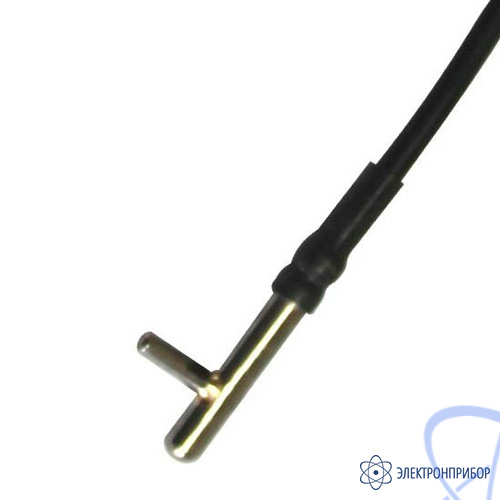

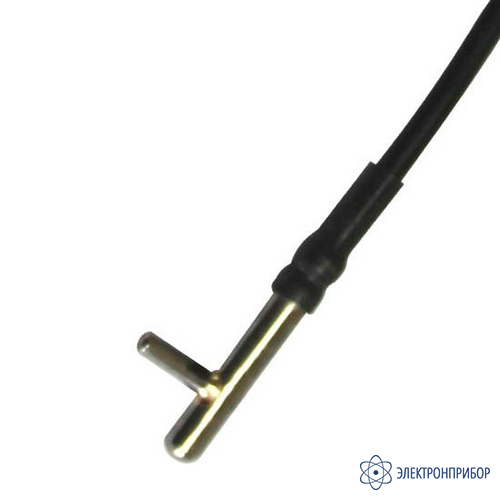

Описание термопреобразователя сопротивления TCМr (ТСПr) К2Т:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К2Т предназначены для контроля температуры при установке в гнездо в случаях ограниченного пространства для внешней части термопреобразователя, например для контроля температуры древесины в камере сушки. Термопреобразователи соответствуют ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), онтосительной влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К2Т:

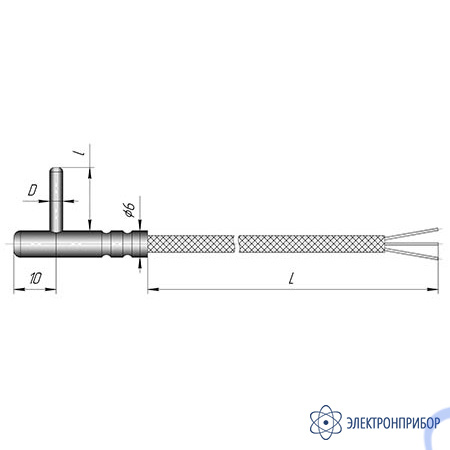

TCXr.HCX-K2T-YZ/-Pдт°С-dxlxL, где:
X - тип: М - медный; П - платиновый;
НСХ - 50М; Pt100; Pt1000;
Y - класс допуска: B, C (50М);
Z - схема соединения: 2-х проводная для Pt1000; 3-х проводная; 4-х проводная (50М);
d - диаметр монтажной части, мм: 3; 4;
l - длина монтажной части/диаметр, мм: 20, 30, 40; 50; 10 (50М);
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4.
