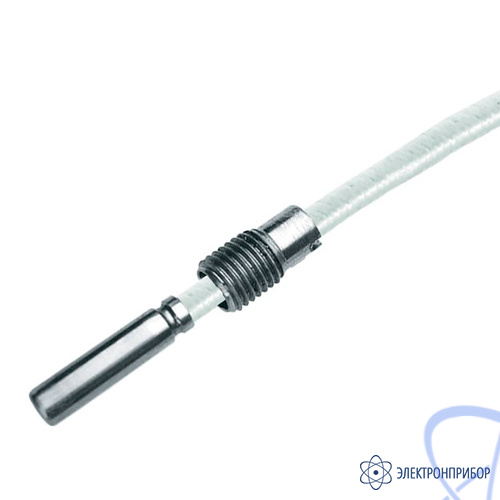

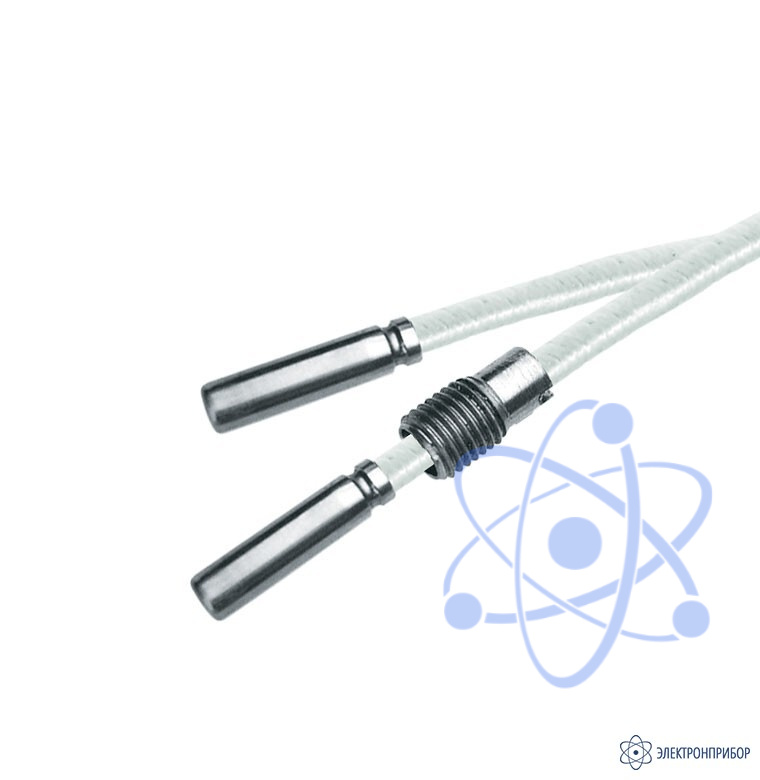

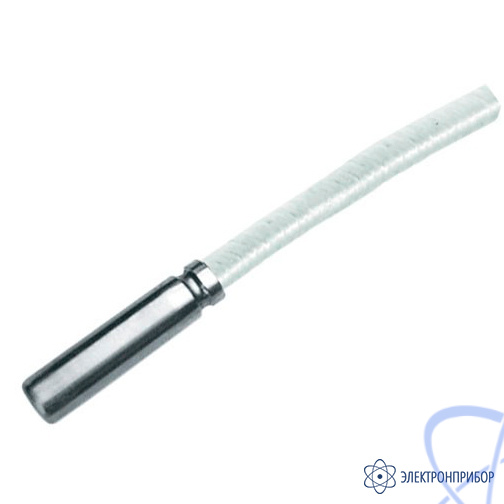

Назначение термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:
Термопары (преобразователи термоэлектрические) c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К2 и К2.1 предназначены для контроля температуры воздуха, а также массивных изделий с установкой в «гнездо» в различных отраслях промышленности и других сред, неагрессивных к материалу защитной арматуры.
В термопарах ТП.ХК(L)-К2/К2.1 и ТП.ХА(К)-К2/К2.1 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600 °С для XK(L) и 800 °С для XA(K).
Условные обозначения параметров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:
ТП.X-Y.Z.d-DxlxL-2, где:
X - тип: ХК(L)-хромель-копель; ХА(К)-хромель-алюмель;
Y - конструктивное исполнение: К2; К2.1;
Z - изоляция рабочего спая: И (изолированный), Н (неизолированный);
d - диаметр термоэлектродов, мм: 0,3; 0,5; 0,7;
D - диаметр монтажной части, мм: 4; 5;
l - длина монтажной части, мм: 20,0; 30,0; 60,0; 80,0; 100,0;120,0; 160,0; 200,0; 250,0; 320,0;
L - длина кабеля, м: 0,5; 1,0; 2,0; 4,0; 6,0.
Особенности термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:
- гибкий высокотемпературный кабель;
- небольшие габаритные размеры.
