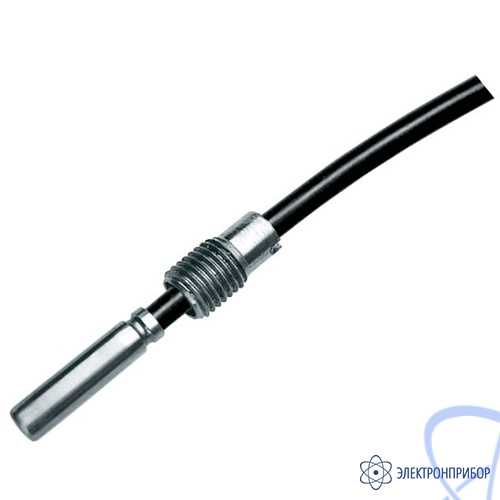

Описание термопреобразователя сопротивления TCМr (ТСПr) К2.1:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К2.1 предназначен для измерения температуры окружающей среды и крупногабаритных изделий различных отраслей промышленности, с установкой в «гнезде», например, электродвигателей, подшипников, радиаторов. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °С (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75.

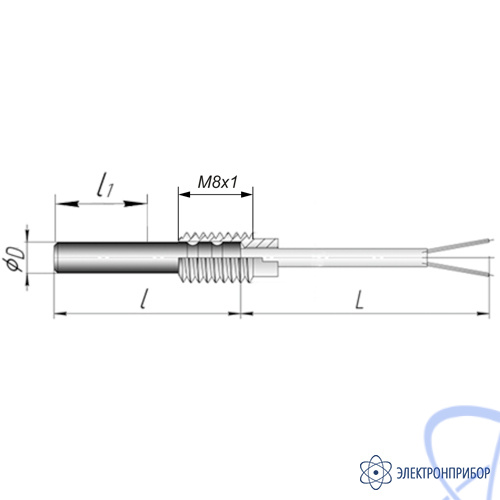

Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К2.1:
TCXr.HCX-K2.1-YZ/-Pдт°С-dxlxL, где:
X - тип: М - медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Y - класс допуска: A, B (50П; 100П; Pt100; Pt1000); B, C (50М; 100М);
Z - схема соединения: 2-х проводная для Pt1000; 3-х проводная; 4-х проводная;
d - диаметр монтажной части, мм: 4; 5;
l - длина монтажной части/диаметр, мм: 60, 80, 100; 30 (Pt100; Pt1000; 50М);
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4; 6.
