ЧЭМ.50М-B3-2 — чувствительный элемент медный

Производитель

Гарантия

24 мес

Артикул

76108

Является модификацией ЧЭМ — чувствительные элементы медные

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание чувствительных элементов медных ЧЭМ:

Чувствительные элементы имеют следующие типы НСХ: 50М, 100М, Pt100, Pt1000. Чувствительные элементы медные ЧЭМ (50М, 100М) выпускаются в корпусе (исп. 1) и без корпуса (исп. 2, 3).

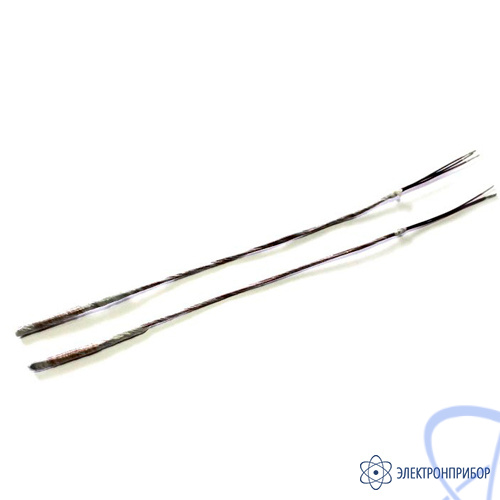

Чувствительный элемент медный представляет собой малогабаритную катушку из тонкого медного провода покрытого высокотемпературным лаком, намотанного бифилярно для уменьшения влияния на параметры электромагнитного поля.

Принцип действия термочувствительных элементов основан на известной зависимости электрического сопротивления меди от температуры.

Условные обозначения параметров чувствительных элементов медных:

ЧЭМ.X-YZ-W, где:
X - НСХ: 50М; 100М;
Y - класс допуска: B; С;
Z - схема соединения: 2-х или 3-х проводная;
W - номер конструктивного исполнения: 1; 2; 3.

Применение чувствительных элементов медных ЧЭМ:

Чувствительные элементы применяются в термометрах сопротивления. Чувствительные элементы в конструктивном исполнении "1" могут применяться как самостоятельное изделие для контроля температуры воздуха и неагрессивных газов, а также для измерения температуры холодного спая в измерителях-регуляторах, работающих с термопарами.

Технические характеристики чувствительных элементов медных ЧЭМ:

Параметр	Значение
Параметр	Исполнение 1	Исполнение 2	Исполнение 3
Внешний вид
Номинальная статическая характеристика (НСХ) по ГОСТ 6651–2009	50М	50М, 100М
Диапазон измерения температуры, °С	-50…+150 °С
Класс допуска по ГОСТ 6651–2009	В, С	В, С	С
Схема соединений проводников	2–х проводная	2–х проводная; 3–х проводная	2–х проводная
Максимальный измерительный ток, мА	0,2	0,5	0,2
Показатель тепловой инерции, с	4	5	2
Степень защиты по ГОСТ 14254–96	IP66	IP00
Средняя наработка на отказ, ч	не менее 50 000
Средний срок службы, лет	не менее 6
Материал защитной арматуры	Сталь Ст10+Ni	Фторопластовая лента
