Назначение датчика уровня - протечки кондуктометрического трёхэлектродного протяжённого ДУ-3П:
Датчик уровня–протечки кондуктометрический трёхэлектродный протяжённый ДУ–3П предназначен для:
- поддержания заданного уровня электропроводной жидкости в различных резервуарах, в том числе большой высоты;
- сигнализации о превышении и понижении уровня электропроводной жидкости;
- контроля за протечкой (воды) в помещениях большой площади.
Датчик выпускается в двух конструктивных исполнениях:
- Н – настенное исполнение;
- Р – исполнение для резервуаров.

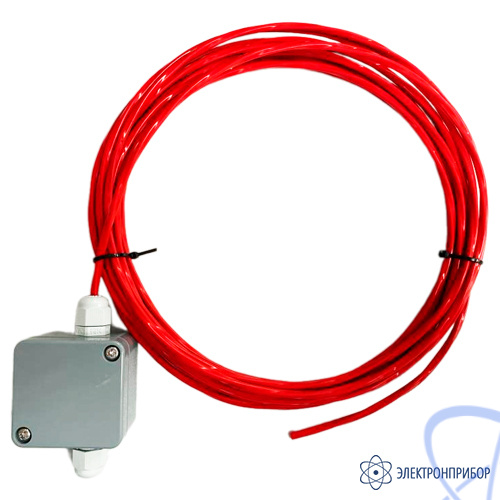

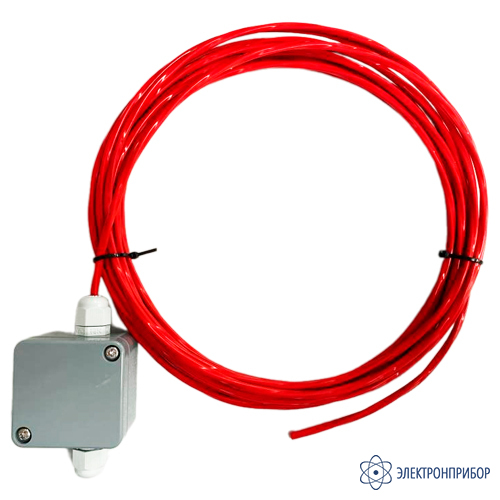

Датчик изготовлен на основе специального кабеля – с тремя жилами из нержавеющей стали диаметром 1,0 мм, покрытых изоляцией из литого фторопласта, покрытых оболочкой из литого фторопласта.
На одном конце кабеля имеется прямоугольный герметичный корпус с клеммами и гермовводом для подключения датчика к прибору. Длина шлейфа может быть до 100 м.
Подготовка к работе заключается в подключении датчика к внешнему устройству с помощью присоединительного кабеля через клеммы.
Для контроля уровня в резервуаре необходимо закрепить корпус датчика при помощи имеющихся крепёжных отверстий на верхней крышке резервуара. Размотать шлейф и вытянуть его по высоте резервуара одним из следующих способов: повесить на общую (самую длинную) жилу шлейфа груз; закрепить общую жилу к дну резервуара.
Перед монтажом шлейфа необходимо обрезать две жилы кабеля на заданной высоте и зачистить жилы от изоляции на длине 10…20 мм от конца. Для контроля протечки в помещении необходимо провести монтаж кабеля по полу, закрепляя его через каждые 1…2 м. Затем необходимо срезать изоляцию с пары жил кабеля там, где наиболее вероятно появление протечки.
Применение датчика уровня - протечки кондуктометрического трёхэлектродного протяжённого ДУ-3П:
Особенности датчика уровня - протечки кондуктометрический трёхэлектродный протяжённый ДУ-3П:
- длина контрольного кабеля (электродов) до 100 м;
- рабочая температура контрольного кабеля (электродов) до 200 °C;
- фторопластовая изоляция электродов;
- возможность контроля 2-х, 3-х уровней;
- возможность контроля протечки на большой площади и в выделенных местах.
