Назначение датчика уровня - протечки кондуктометрического трёхэлектродного герметичного ДУ–3Г:
Датчик уровня кондуктометрический трёхэлектродный герметичный ДУ–3Г предназначен для:
- поддержания заданного уровня электропроводной жидкости;
- сигнализации о превышении и понижении уровня электропроводной жидкости.

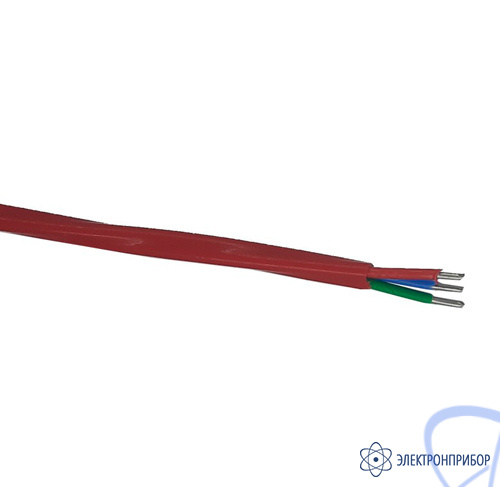

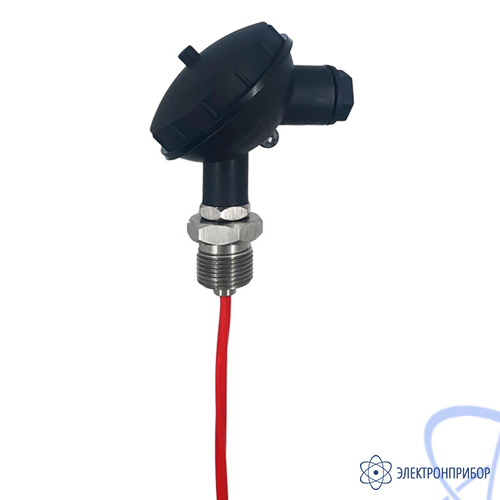

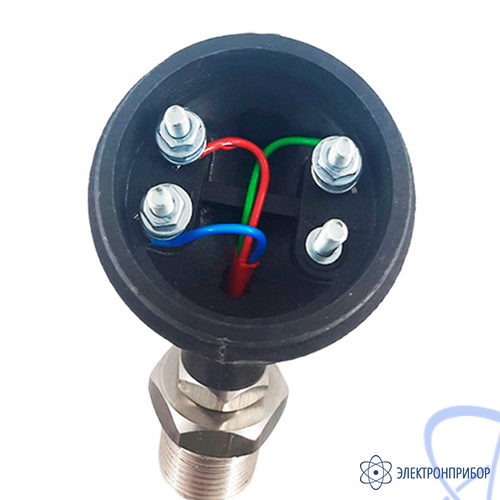

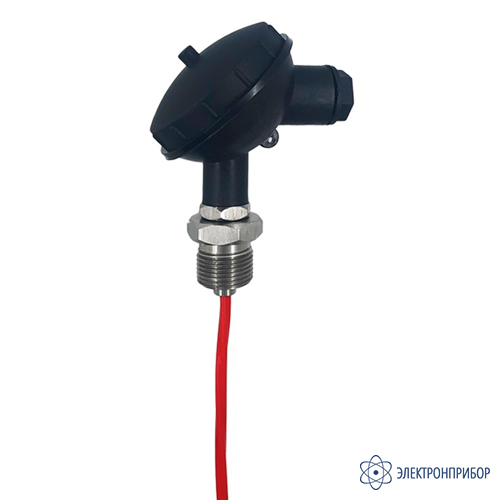

Датчик изготовлен на основе специального кабеля – с тремя жилами из нержавеющей стали 1,0 мм, покрытых изоляцией из литого фторопласта, покрытых оболочкой из литого фторопласта. На одном конце кабеля имеется герметичный корпус с клеммами и штуцером для установки. Максимальная длина кабеля – 20 м.
Существенные особенности датчика уровня - протечки кондуктометрического трёхэлектродного герметичного ДУ–3Г:
- простая установка;
- возможность контроля уровня в резервуарах большой высоты;
- возможность контроля уровня в резервуарах с повышенным давлением.
Подготовка к работе и подключение датчика уровня - протечки кондуктометрического трёхэлектродного герметичного ДУ–3Г:
Для контроля уровня в резервуаре необходимо закрепить корпус датчика при помощи штуцера на верхней крышке резервуара. Вытянуть кабель по высоте резервуара одним из следующих способов: повесить на общую (самую длинную) жилу шлейфа груз; закрепить общую жилу к дну резервуара. Перед монтажом кабеля необходимо обрезать две жилы кабеля на заданной высоте и зачистить жилы от изоляции на длине 10…20 мм от конца.
