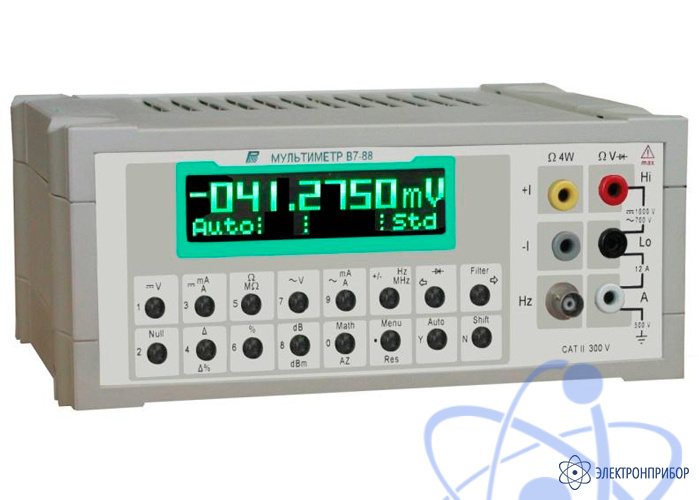

В7-88 — вольтметр-мультиметр - купить в Казахстане, цены

Назначение вольтметра-мультиметра В7-88:

Мультиметр В7-88 предназначен для измерений напряжения и силы постоянного тока, среднеквадратических значений напряжения и силы переменного тока синусоидальной формы, среднеквадратических значений напряжения и силы переменного тока несинусоидальной формы с большим коэффициентом амплитуды, сопротивления постоянному току, частоты сигналов переменного тока, а также выполнения диодного теста и "прозвонки" участков электрической цепи.

Прибор рассчитан на работу как в автономном режиме, так и в составе автоматизированных систем с интерфейсом USB.

Прибор предназначен для работы при температуре окружающего воздуха от плюс 5 °C до плюс 40 °C и относительной влажности до 90 % при температуре плюс 25 °C.

Питание прибора осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В.

Мультиметр В7-88 обеспечивает измерение:

напряжения постоянного тока – до ±1000 В;

среднеквадратического значения (СКЗ) напряжения переменного тока с частотой от 5 Гц до 20 кГц – от 1 мВ до 700 В;

СКЗ напряжения переменного тока с частотой от 20 до 100 кГц – от 1 мВ до 200 В;

СКЗ напряжения переменного тока с частотой от 100 кГц до 1 МГц – от 1 мВ до 2 В;

силы постоянного тока – до ±10 А;

СКЗ силы переменного тока с частотой от 5 Гц до 5 кГц – от 100 мкА до 10 А;

сопротивления постоянному току – до 1000 МОм;

частоты сигналов переменного тока – от 5 Гц до 700 МГц;

падения напряжения на участке электрической цепи при пропускании постоянного измерительного тока силой 1 мА с включением звукового сигнала при значении падения напряжения менее 0,1 В (режим диодного теста и "прозвонки") – от 1 мВ до 10 В.

Технические характеристики вольтметра-мультиметра В7-88:

Режим измерений напряжения постоянного тока
Предел измерений (Uп)	Диапазон значений отображаемой шкалы	Пределы допускаемой основной погрешности измерения ±(ppm от Uх+ppm от Uп)			Входное сопротивление, МОм				Температурный коэффициент погрешности измерения, не более, ppm / °C
0,2 В	±(000,0000 – 200,0000) мВ	30 + 10			Более 10000				2
2 В	±(0200,001 – 2000,000) мВ	20 + 2							2
20 В	±(02,00001 – 20,00000) В	20 + 2							2
200 В	±(020,0001 – 200,0000) В	25 + 2			10 ± 0,01				3
1000 В	±(0200,001 – 1000,000) В	30 + 3							3
Примечание: Uх – измеряемое значение напряжения, Uп – номинальное значение предела измерений, ppm – миллионная доля.
Режим измерений СКЗ напряжения переменного тока
Предел измерений (Uп)	Диапазон значений отображаемой шкалы	Пределы допускаемой основной погрешности измерения ±(% от Uх +% от Uп)
		Частота
		от 5 до 10 Гц*	от 10 до 20 Гц*	от 20 до 40 Гц*	от 40 до 1000 Гц*	от 1 до 10 кГц	от 10 до 20 кГц	от 20 до 50 кГц	от 50 до 100 кГц	от 100 до 200 кГц	от 0,2 до 1 МГц
0,02 В	00,1000 – 20,0000 мВ	1,5+0,1	1+0,1	0,3+0,1	0,2+0,1	0,2+0,1	0,2+0,1	0,3+0,1	0,5+0,1	3+0,2	5+0,5**
0,2 В	020,0000 – 200,0000 мВ	1,5+0,05	1+0,02	0,2+0,02	0,1+0,02	0,1+0,02	0,2+0,02	0,3+0,05	0,5+0,05	3+0,1	5+0,5
2 В	0200,000 – 2000,000 мВ	1,5+0,005	1+0,005	0,2+0,005	0,06+0,005	0,06+0,005	0,2+0,005	0,3+0,01	0,5+0,02	3+0,1	5+0,5
20 В	02,00000 – 20,00000 В	5+0,005	1+0,005	0,2+0,005	0,07+0,005	0,07+0,005	0,2+0,005	0,3+0,01	0,5+0,02	нд	нд
200 В	020,0000 – 200,0000 В	1,5+0,005	1+0,005	0,2+0,005	0,07+0,005	0,1+0,005	0,2+0,005	0,3+0,01	0,5+0,02	нд	нд
700 В	0200,000 – 0700,000 В	1,5+0	1+0	0,2+0	0,1+0	0,15+0	0,3+0	нд	нд	нд	нд
* В режиме работы с низкочастотным фильтром "LFr". ** Нормируется для СКЗ измеряемых напряжений переменного тока 5 мВ и выше. Примечание: Uх – измеряемое значение напряжения, Uп – номинальное значение предела измерений, нн – погрешность не нормируется, нд – измерение не допускается.
Режимы измерений сопротивления постоянному току
Предел измерений, (Rп)	Диапазон значений отображаемой шкалы	Пределы допускаемой основной погрешности измерения ±(% от Rх + % от Rп)						Сила измери-тель- ного тока, мА*		Температур-ный коэф-фициент погрешности измерения, не более, ppm / °C
		Режим измерений
		Ω (4 клеммы)		kΩ (2 клеммы)		MΩ (2 клеммы)
20 Ом	00,00000 – 20,00000 Ом	0,01+0,001		–		–		10		5
200 Ом	020,0001 – 200,0000 Ом	0,005+0,0005		–		–		10		5
2 кОм	0200,001 – 2000,000 Ом	0,005+0,0005		0,005+0,001		–		1		5
20 кОм	02,00001 – 20,00000 кОм	0,005+0,0005		0,005+0,001		–		0,1		5
200 кОм	020,0001 – 200,0000 кОм	0,005+0,0005		0,005+0,001		–		0,01		5
1000 кОм	0200,001 – 1250,000 кОм	–		0,01+0,001		–		0,01		10
2000 МОм	0,250000 – 1,250000 MОм	–		–		0,02+0,001		<0,07		10
	01,25000 – 12,50000 MОм	–		–		0,02R+0,01		<0,007
	012,500 – 125,000 МОм	–		–				<0,0007
	0125,0 – 2000,0 MОм	–		–				<0,00007
* Номинальное значение силы измерительного тока (устанавливается с погрешностью ±10 %). Примечания: 1 Rх – измеряемое значение сопротивления; R – измеряемое значение сопротивления, выраженное в мегаомах; Rп – номинальное значение предела измерений. Для предела измерений 2000 МОм номинальное значение предела измерений при расчете основной погрешности измерения зависит от диапазона значений отображаемой шкалы и равно соответственно 1, 10, 100, 1000 MОм. 2 Указанные значения пределов допускаемой основной погрешности измерения (их аддитивные составляющие) обеспечиваются при условии компенсации начального сопротивления входных цепей прибора (клемм и кабелей) с помощью функций "Null", "∆" или автокалибровки нуля.
Режим диодного теста
Предел измерений (Uп)	Диапазон значений отображаемой шкалы	Пределы допускаемой основной погрешности измерения ±(% от Uх + % от Uп)			Сила измерительного тока, мА*				Температурный коэффициент погрешности измерения, не более, ppm / °C
10 В	00,00000 – 12,50000 В	0,05 + 0,005			1				5
*Номинальное значение измерительного тока (устанавливается с погрешностью ±10 %). Примечания: 1 Uх – измеряемое значение напряжения; Uп – номинальное значение предела измерений. 2 Звуковой сигнал включается, когда напряжение на входных клеммах прибора ниже 0,1 В.
Режим измерений силы постоянного тока
Предел измерений (Iп)	Диапазон значений отображаемой шкалы	Пределы допускаемой основной погрешности измерения ±(% от Iх + % от Iп)			Номинальное значение сопротивления шунта (входное сопротивление прибора), не более, Ом				Температурный коэффициент погрешности измерения, не более, ppm / °C
20 мА	±(00,00000 – 20,00000) мА	0,01 + 0,0005			10 (13)				10
200 мА	±(020,0001 – 200,0000) мА	0,01 + 0,0005			1(3)				10
1000 мА	±(0200,000 – 1250,000) мА	0,015 + 0,001			0,1 (0,4)				10
10 А	±(01,25001 – 12,50000) А	0,03 + 0,001			0,01 (0,03)				15
Примечание: Iх – измеряемое значение силы тока, Iп - номинальное значение предела измерений.
Режим измерений СКЗ силы переменного тока
Предел измерений (Iп)	Диапазон значений отображаемой шкалы	Пределы допускаемой основной погрешности измерения ±(% от Iх + % от Iп)					Номинальное значение сопротивления шунта (входное сопротивление прибора), не более, Ом			Температурный коэффициент погрешности измерения, не более, ppm / °C
		Частота
		от 5 до 10 Гц	от 10 до 20 Гц	от 20 до 40 Гц	от 40 до 1000 Гц	от 1 до 5 кГц
20 мА	00,00000 – 20,00000 мА	1,5+0,01	0,5+0,01	0,3+0,01	0,1+0,005	0,2+0,01	10 (13)			100
200 мА	020,0001 – 200,0000 мА	1,5+0,01	0,5+0,01	0,3+0,01	0,1+0,005	0,2+0,01	1(3)
1000 мА	0200,001 – 1250,000 мА	1,5+0,01	0,5+0,01	0,3+0,01	0,1+0,01	0,2+0,01	0,1 (0,4)
10 А	01,25001 – 12,50000 А	1,5+0,01	0,5+0,01	0,3+0,01	0,1+0,01	нн	0,01 (0,03)
Примечание: Iх – измеряемое значение силы тока, Iп – номинальное значение предела измерений, нн – погрешность не нормируется.
Режимы измерений частоты сигналов переменного тока
Параметр					Значение
Измерение частоты сигналов переменного тока производится: - в режиме измерений "Hz" - в режиме измерений "МHz" - в режиме измерений "ACHz"					диапазон частот от 5 Гц до 50 МГц диапазон частот от 50 до 700 МГц диапазон частот от 5 Гц до 5 кГц для переменного тока и от 5 Гц до 1 МГц для напряжения переменного тока
Режимы измерений частоты
Режим измерений	Диапазон значений отображаемой шкалы	Пределы допускаемой основной погрешности измерения ±(ppm от Fх) или ±ЕМР**						Входные параметры		Температурный коэффициент погрешности измерения, не более, ppm / °C
		Измерительный интервал
		FX1		FX2		FX5
Hz	,0000000 – ,9999999 кГц	5 или 10		5 или 5		5 или 2		Напряжение переменного тока на входе "Hz"от 0,2 до 25 В (СКЗ) ***		0,5
	1,000000 – 9,999999 кГц
	10,00000 – 99,99999 кГц
	100,0000 – 999,9999 кГц
	1000,000 – 9999,999 кГц
	10000,00 – 64000,00 кГц
MHz	10,00000 – 99,99999 МГц
	100,0000 – 999,9999 МГц
	1000,000 – 1250,000 МГц*
ACHz	,0000000 – ,9999999 кГц	10 или 10		7 или 5		5 или 2		Переменный ток и напряжение переменного тока в диапазоне от 5 до 120 % шкалы
	1,000000 – 9,999999 кГц
	10,00000 – 99,99999 кГц
	100,0000 – 999,9999 кГц
	1000,000 – 9999,999 кГц
* Измерения возможны, нормируемая погрешность измерения не гарантируется. Применяется большее значение. * В режиме измерений "MHz" минимальное значение входного напряжения переменного тока равно 0,3 В. Максимально-допустимое входное напряжение переменного тока 25 В можно подавать только с частотой ниже 5 МГц, в диапазоне частот от 5 до 10 МГц входное напряжение не должно превышать 15 В, в диапазоне частот от 10 до 100 МГц – 7 В, в диапазоне частот от 100 до 1000 МГц – 5 В. Примечания: 1 Fх – измеряемое значение частоты, ЕМР – единица младшего разряда. 2 Пределы измерений частоты выбираются только автоматически.

№	Наименование	Количество
1	Вольтметр-мультиметр В7-88	1
2	Руководство по эксплуатации	1
