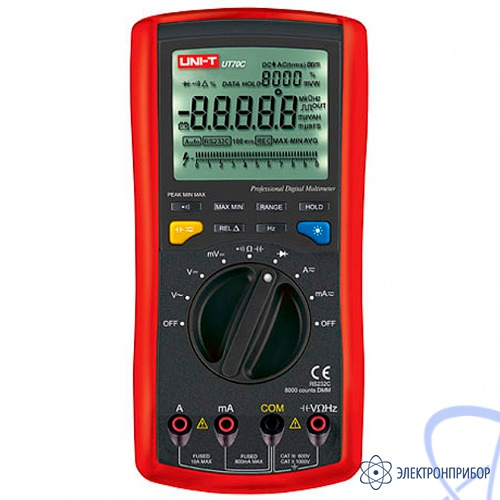

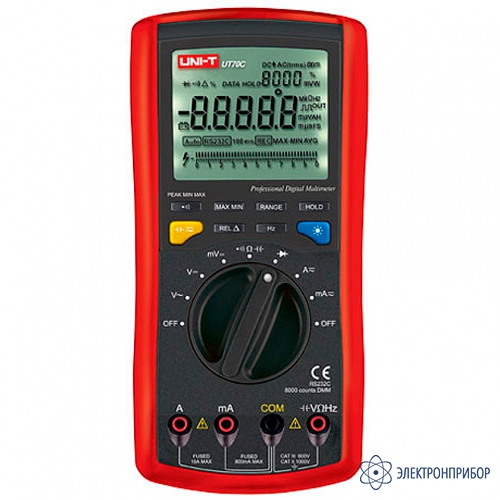

UNI-T UT70C — мультиметр цифровой с автодиапазоном

Назначение мультиметра цифрового с автодиапазоном UNI-T UT70C:

Цифровой мультиметр UNI-T UT70C с автодиапазоном используется для измерения емкости, частоты, напряжения, силы тока. Благодаря фиксации показаний на экране возможна работа в труднодоступных местах. Удобный регулятор помогает выполнять переключения одной рукой. Дисплей с крупными цифрами обеспечивает легкое считывание данных.

Особенности мультиметра цифрового с автодиапазоном UNI-T UT70C:

Разрядность шкалы мультиметра: 8000 отсчетов, 5 обновлений в секунду;
Двойной цифровой дисплей;
Постоянное напряжение: 80м/800м/8/80/800/1000В: ±0.1%;
Переменное напряжение: 80м/800м/8/80/800/700В: ±1.0%;
Постоянный ток: 80м/800м/8A/10A: ±0.3%;
Переменный ток: 80м/800мA: ±0.8%, 8A: ±1.2%;
Сопротивление: 800/8K/80K/800K/8MОм: ±0.5%, 80MОм: ±2.0%;
Проводимость: 0.01nS – 80nS: ±2.0%;
Емкость конденсаторов: 1нФ: ±3.0%, 10н/100н/1мкФ: ±2.0%, 10мк/100мкФ: ±3.0%;
Частота: диапазон mV: 1K/10K/100K/1MГц: ±0.02%, диапазон mV, 10Гц – 10КГц: ±0.1%, диапазон mA, A, 50Гц – 10KГц: ±0.1%;
Относительная скважность импульсов: 1%-99%: ±0.1%;
Диодный тест;
Прозвонка соединений;
Регистрация максимальных, минимальных и средних значений MAX, MIN, AVG;
Регистрация пиковых максимальных и минимальных значений PEAK MAX, PEAK MIN;
Режим AUTO HOLD;
Удержание показаний DATA HOLD;
Режим относительных измерений REL и относительных процентных измерений REL%;
Интерфейс RS232C для связи с компьютером;
Графическая шкала;
Ударопрочный корпус.

Технические характеристики мультиметра цифрового с автодиапазоном UNI-T UT70C:

Предел измерения	Разрешение	Точность
		50 ~ 60 Гц	4 0Гц ~ 400 Гц
Переменное напряжение
800 мВ	100 мкВ	± (1%+3)	± (1,5%+4)
8 В	1 мВ		± (1,5%+3)
80 В	10 мВ
800 В	100 мВ
1000 В	1 В		± (2,5%+4)
Параметр	Значение
Защита от перегрузки	1000 В постоянного / 750В переменного эфф.
Входное сопротивление	10 МОм
Измерение	по синусоидальному сигналу (усреднение)
Частотный диапазон	40 Гц ~ 400 Гц
Предел измерения	Разрешение	Точность	Защита
Постоянное напряжение
80 мВ	10 мкВ	± (0,1%+3)	1000 В постоянного 750 В переменного эфф.
800 мВ	100 мкВ	± (0,1%+1)
8 В	1 мВ
80 В	10 мВ
800 В	100 мВ
1000 В	1 В
Параметр	Значение
Входное сопротивление на диапазонах 80 мВ – 800 мВ	≥4000 МОм
Входное сопротивление на диапазонах 8 В – 1000 мВ	≥10 МОм
Защита от перегрузки	1000 В
Предел измерения	Разрешение	Точность	Защита
Прозвонка, сопротивление и проводимость
Прозвонка (800,0 Ом)	0,1 Ом		500 В эфф.
800 Ом	0,1 Ом	± (0,5%+3)
8 КОм	1 Ом	± (0,5%+1)
80 КОм	10 Ом
800 КОм	100 Ом
8 МОм	1 КОм
80 МОм	10 КОм	± (2%+3)
Проводимость (80 nS)	0,01 nS	± (2%+10)
Параметр	Значение
Прозвонка соединений (800 Ом)	Напряжение разомкнутой цепи приблизительно равно 0,7 В
Диапазоны 800 Ом – 80 МОм	Напряжение разомкнутой цепи приблизительно равно 0,7 В
Проводимость	80 nS = 12,5 МОм
Предел измерения	Разрешение	Точность	Защита
Емкость конденсаторов
1 нФ	1 пФ	± (3%+5)	500 В эфф.
10 нФ	10 пФ	± (2%+3)
100 нФ	100 пФ
1 мкФ	1 нФ
10 мкФ	10 нФ	± (3%+5)
100 мкФ	100 нФ
Измерения до 1нФ не нормируются
Диапазон	Разрешение	Замечания	Точность
Диодный тест
Диод	1 мВ	Напряжение разомкнутой цепи приблизительно равно 3 В. Дисплей показывает падение напряжения при прямом токе	500В эфф.
Предел измерения	Разрешение	Точность	Защита
Постоянный ток
80 мА	10 мкА	± (0,3%+2)	1 А 600 В быстроплавкий керамический предохранитель
800 мА	100 мкА
8 А	1 мА		10 А 600 В быстроплавкий керамический предохранитель
10 А	10 мА
На диапазонах 8А и 10А продолжительность измерений не должна превышать 10 секунд, интервалы между измерениями должны быть не менее 15 минут.
Переменный ток
80 мА	10 мкА	± (0,8%+2)	1 А 600 В быстроплавкий керамический предохранитель
800 мА	100 мкА
8 А	1 мА	± (1,2%+2)	10 А 600 В быстроплавкий керамический предохранитель
10 А	10 мА
На диапазонах 8 А и 10 А продолжительность измерений не должна превышать 10 секунд, интервалы между измерениями должны быть не менее 15 минут.
Параметр	Значение
Измерение	эффективное значение напряжения синусоидальной формы
Диапазон рабочих частот	40 Гц ~ 1 КГц
Диапазон	Разрешение	Точность	Защита
Частота на диапазоне mV
1 КГц	0,01 Гц	± (0,02%+1)	500 В эфф.
10 КГц	0,1 Гц
100 КГц	1 Гц
1 МГц	10 Гц
Параметр	Значение
Входная чувствительность	<100 КГц: ≤100 мВ эфф. ≥100 КГц: ≤500 мВ эфф.
Максимальное входное напряжение	30 В эфф.
Режим	Разрешение	Защита
Частота на диапазонах V и V
10 Гц ~ 10 КГц	± (0,1%+3)	1000 В эфф.
Входное напряжение: ≥500 мВ эфф. Максимальное входное напряжение: 30 В эфф.
Частота на диапазонах A и mA
50 Гц ~ 10 КГц	± (0,1%+3)	1 А 600 В быстроплавкий керамический предохранитель
		10 А 600 В быстроплавкий керамический предохранитель
Входная амплитуда: ≥3000 единиц.
Предел	Разрешение	Точность	Защита
Относительная скважность
1%~99%	0,01%	± (0,1%+5)	500 В эфф.
Индикация только для оценки. На диапазоне mV : ширина положительного импульса ≥30 мкс.
Параметр	Значение
Общие характеристики
Максимальное входное напряжение между любым гнездом и землей		1000 В
Защита предохранителем для гнезда mA		1 А 600 В быстроплавкий керамический предохранитель
Защита предохранителем для гнезда A		10 А 600 В быстроплавкий керамический предохранитель
Максимум на дисплее		8000, 5 раз в сек.
Температура		Рабочая: 0ºC ~ 40ºC, хранения: -10ºC ~ 50ºC
Относительная влажность		≤75%, 0ºC ~ 30ºC ≤50%, 31ºC ~ 40ºC
Высота		Рабочая: 2000 м, ранения: 1000 м
Батарея питания		9 В 1 шт.
Индикация разряда батареи		символ
Режим удержания показаний дисплея		DATA HOLD на дисплее
Индикация отрицательной полярности		знак "▬"
Индикация перегрузки		знак "OL"
Режим индикации всех символов дисплея		да
Выбор диапазона измерения		атоматический и ручной
Размеры		195х90х39 vv
Вес		около 550 г
Соответствие стандартам безопасности		IEC61010, CAT II 1000V CAT III 600V, двойная изоляция

Комплект поставки UNI-T UT70C

№	Наименование	Количество
1	Мультиметр цифровой с автодиапазоном UNI-T UT70C	1
2	Комплект измерительных щупов	1
3	Комплект измерительных крокодилов	1
4	CD-ROM с программой	1
5	Кабель RS232C	1
6	Батарея 9 В	1
7	Холстер	1
8	Подставка	1
9	Руководство по эксплуатации	1
