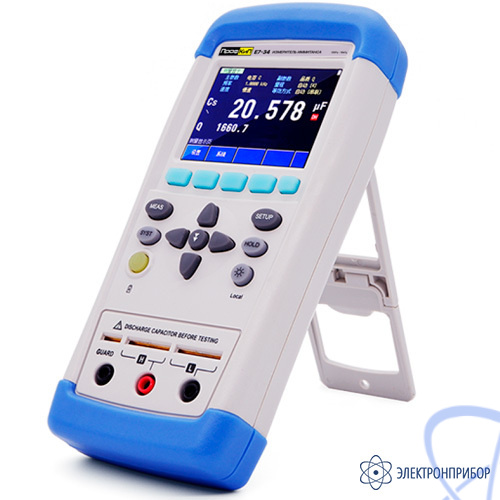

ПрофКиП Е7-34 — измеритель иммитанса (RLC) портативный

Производитель

ПрофКИП

Межповерочный интервал

12 мес

Артикул

81584

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-34:

Измерители иммитанса портативные прецизионные ПрофКиП Е7-34 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Портативные цифровые измерители иммитанса ПрофКиП Е7-34 имеют управление с помощью 32-битового микропроцессора ARM, конструкцию со сверхнизким электропотреблением, цветной жидкокристаллический дисплей, два варианта управления с помощью клавиатуры и сенсорного экрана. Питание от литиевого аккумулятора, USB-соединение. Наилучшая конфигурация измерителя иммитанса на сегодняшний день. Отличные характеристики лабораторного прибора в сочетании с компактностью портативного.

Технические условия ПРШН.411728.026-2024.

Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-34:

максимальная частота тестового сигнала: 100 кГц;
базовая погрешность: 0,2 %;
cверхнизкое энергопотребление;
высокопроизводительный 32-разрядный микропроцессор;
цветной ЖК-дисплей;
хранение данных;
программное обеспечение;
современный дизайн;
автоматическое отключение питания.

Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-34:

Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
Метрологические характеристики в режиме измерения электрической емкости
100, 120 Гц	20 мФ	±(0,05·Сх+0,005) мФ
	5 мФ	±(0,015·Сх+0,0003) мФ
	500 мкФ	±(0,015·Сх+0,02) мкФ
	50 мкФ	±(0,01·Сх+0,002) мкФ
	5 мкФ	±(0,01·Сх+0,0002) мкФ
	500 нФ	±(0,002·Сх+0,02) нФ
	50 нФ	±(0,003·Сх+0,003) нФ
	5 нФ	±(0,012·Сх+0,0005) нФ
1 кГц	1 мФ	±(0,02·Сх+0,0005) мФ
	500 мкФ	±(0,015·Сх+0,03) мкФ
	50 мкФ	±(0,01·Сх+0,002) мкФ
	5 мкФ	±(0,01·Сх+0,0002) мкФ
	500 нФ	±(0,002·Сх+0,02) нФ
	50 нФ	±(0,002·Сх+0,002) нФ
	5 нФ	±(0,003·Сх+0,0003) нФ
	500 пФ	±(0,012·Сх+0,5) пФ
10 кГц	100 мкФ	±(0,03·Сх+0,05) мкФ
	50 мкФ	±(0,01·Сх+0,003) мкФ
	5 мкФ	±(0,01·Сх+0,0002) мкФ
	500 нФ	±(0,002·Сх+0,02) нФ
	50 нФ	±(0,002·Сх+0,002) нФ
	5 нФ	±(0,002·Сх+0,0002) нФ
	500 пФ	±(0,003·Сх+0,03) пФ
	50 пФ	±(0,012·Сх+0,005) пФ
100 кГц	10 мкФ	±(0,06·Сх+0,020) мкФ
	5 мкФ	±(0,03·Сх+0,0010) мкФ
	500 нФ	±(0,008·Сх+0,05) нФ
	50 нФ	±(0,005·Сх+0,002) нФ
	5 нФ	±(0,005·Сх+0,0002) нФ
	500 пФ	±(0,008·Сх+0,02) пФ
	50 пФ	±(0,0120·Сх+0,005) пФ
	5 пФ	±(0,03·Сх+0,0010) пФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности
100, 120 Гц	1000 Гн	±(0,01·Lх+0,3) Гн
	500 Гн	±(0,003·Lх+0,02) Гн
	50 Гн	±(0,002·Lх+0,002) Гн
	5 Гн	±(0,002·Lх+0,0002) Гн
	500 мГн	±(0,002·Lх+0,02) мГн
	50 мГн	±(0,003·Lх+0,003) мГн
	5 мГн	±(0,014·Lх+0,0005) мГн
1 кГц	100 Гн	±(0,01·Lх+0,03) Гн
	50 Гн	±(0,003·Lх+0,002) Гн
	5 Гн	±(0,002·Lх+0,0002) Гн
	500 мГн	±(0,002·Lх+0,02) мГн
	50 мГн	±(0,002·Lх+0,002) мГн
	5 мГн	±(0,004·Lх+0,0003) мГн
	500 мкГн	±(0,014·Lх+0,5) мкГн
10 кГц	1000 мГн	±(0,008·Lх+0,3) мГн
	500 мГн	±(0,002·Lх+0,02) мГн
	50 мГн	±(0,002·Lх+0,002) мГн
	5 мГн	±(0,002·Lх+0,0002) мГн
	500 мкГн	±(0,004·Lх+0,03) мкГн
	50 мкГн	±(0,014·Lх+0,005) мкГн
100 кГц	100 мГн	±(0,012·Lх+0,05) мГн
	50 мГн	±(0,008·Lх+0,002) мГн
	5 мГн	±(0,005·Lх+0,0002) мГн
	500 мкГн	±(0,005·Lх+0,02) мкГн
	50 мкГн	±(0,008·Lх+0,005) мкГн
	5 мкГн	±(0,025·Lх+0,0010) мкГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока
100, 120 Гц, 1 кГц, 10 кГц	10 МОм	±(0,03·Rх+0,005) МОм
	5 МОм	±(0,012·Rх+0,0003) МОм
	500 кОм	±(0,003·Rх+0,03) кОм
	50 кОм	±(0,002·Rх+0,002) кОм
	5 кОм	±(0,002·Rх+0,0002) кОм
	500 Ом	±(0,002·Rх+0,02) Ом
	50 Ом	±(0,003·Rх+0,002) Ом
	5 Ом	±(0,01·Rх+0,0003) Ом
	0,5 Ом	±(0,03·Rх+0,0005) Ом
100 кГц	10 МОм	±(0,08·Rх+0,020) МОм
	5 МОм	±(0,03·Rх+0,0010) МОм
	500 кОм	±(0,012·Rх+0,05) кОм
	50 кОм	±(0,008·Rх+0,002) кОм
	5 кОм	±(0,005·Rх+0,0002) кОм
	500 Ом	±(0,005·Rх+0,02) Ом
	50 Ом	±(0,008·Rх+0,005) Ом
	5 Ом	±(0,025·Rх+0,0010) Ом
	0,5 Ом	±(0,06·Rх+0,0020) Ом
Rх – измеренное значение электрического сопротивления переменного тока
Основные технические характеристики
Параметр	Значение
Напряжение питания, В	7,4
Нормальные условия измерений: температура окружающей среды, °С; относительная влажность, %, не более	от +18 до +28 75
Условия эксплуатации температура окружающей среды, °С; относительная влажность при +40 °C, %, не более	от 0 до +40 76
Габаритные размеры (длина × ширина × высота), мм, не более	195 × 90 × 41
Масса, кг, не более	0,35

№	Наименование	Количество
1	Измеритель иммитанса (RLC) портативный ПрофКиП Е7-34	1
2	5-ти проводной измерительный кабель с зажимами Кельвина	1
3	Пинцет-адаптер для SMD компонентов	1
4	Сетевой адаптер DC 9 В	1
5	Аккумулятор типа ATL805, Li-ION	1
6	Кабель USB	1
7	Руководство по эксплуатации	1
