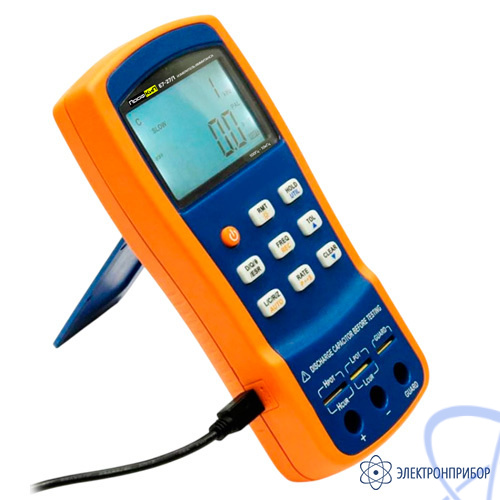

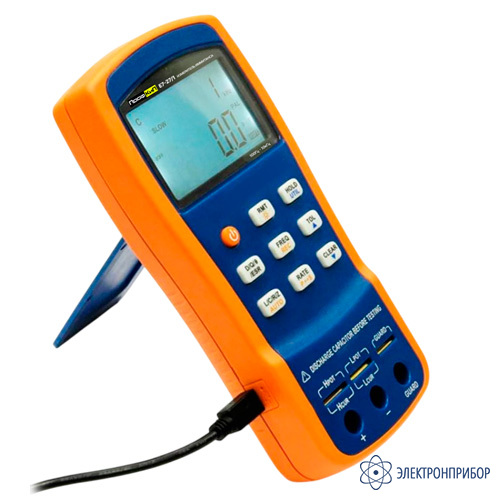

ПрофКиП Е7-27/1 — измеритель иммитанса (RLC) портативный

Производитель

ПрофКИП

Межповерочный интервал

12 мес

Артикул

81576

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-27/1:

Измерители иммитанса портативные ПрофКиП Е7-27/1 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой.

Технические условия ПРШН.411728.026-2024.

Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-27/1:

максимальная частота тестового сигнала: 10 кГц;
базовая погрешность: 0,25%;
типичное сверхнизкое энергопотребление: 25 мА;
интеллектуальная функция автоматического измерения иммитанса;
скорость тестирования переменного тока до 4 измерений в секунду;
зарядка аккумулятора при запуске и остановке;
функция защиты тестовых выводов;
хранение данных, запись максимальных/минимальных/средних значений;
программное обеспечение;
яркий двухцветный литой корпус.

Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-27/1:

Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
Метрологические характеристики в режиме измерения электрической емкости
100, 120 Гц	20 мФ	±(0,05·Сх+0,005) мФ
	4 мФ	±(0,015·Сх+0,0003) мФ
	400 мкФ	±(0,015·Сх+0,02) мкФ
	40 мкФ	±(0,01·Сх+0,002) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,0025·Сх+0,02) нФ
	40 нФ	±(0,0035·Сх+0,003) нФ
	4 нФ	±(0,0125·Сх+0,0005) нФ
1 кГц	1000 мкФ	±(0,01·Сх+0,5) пФ
	400 мкФ	±(0,01·Сх+0,05) нФ
	40 мкФ	±(0,01·Сх+0,5) нФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,0025·Сх+0,02) нФ
	40 нФ	±(0,0025·Сх+0,002) нФ
	4 нФ	±(0,0035·Сх+0,0003) нФ
	400 пФ	±(0,0125·Сх+0,05) пФ
10 кГц	100 мкФ	±(0,03·Сх+0,05) мкФ
	40 мкФ	±(0,015·Сх+0,003) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,0025·Сх+0,02) нФ
	40 нФ	±(0,0025·Сх+0,002) нФ
	4 нФ	±(0,0025·Сх+0,0002) нФ
	400 пФ	±(0,0035·Сх+0,03) пФ
	40 пФ	±(0,0125·Сх+0,05) пФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности
100, 120 Гц	1000 Гн	±(0,01·Lх+0,3) Гн
	400 Гн	±(0,0035·Lх+0,02) Гн
	40 Гн	±(0,0025·Lх+0,002) Гн
	4 Гн	±(0,0025·Lх+0,0002) Гн
	400 мГн	±(0,0025·Lх+0,02) мГн
	40 мГн	±(0,0045·Lх+0,002) мГн
	4 мГн	±(0,014·Lх+0,0005) мГн
1 кГц	100 Гн	±(0,01·Lх+0,03) Гн
	40 Гн	±(0,0035·Lх+0,002) Гн
	4 Гн	±(0,0025·Lх+0,0002) Гн
	400 мГн	±(0,0025·Lх+0,02) мГн
	40 мГн	±(0,0025·Lх+0,002) мГн
	4 мГн	±(0,0045·Lх+0,0002) мГн
	400 мкГн	±(0,014·Lх+0,5) мкГн
10 кГц	1000 мГн	±(0,008·Lх+0,3) мГн
	400 мГн	±(0,0035·Lх+0,02) мГн
	40 мГн	±(0,0025·Lх+0,002) мГн
	4 мГн	±(0,003·Lх+0,0002) мГн
	400 мкГн	±(0,0045·Lх+0,02) мкГн
	40 мкГн	±(0,014·Lх+0,05) мкГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока
100, 120 Гц, 1 кГц, 10 кГц	10 МОм	±(0,03·Rх+0,005) МОм
	4 МОм	±(0,0125·Rх+0,0003) МОм
	400 кОм	±(0,0035·Rх+0,02) кОм
	40 кОм	±(0,0025·Rх+0,002) кОм
	4 кОм	±(0,0025·Rх+0,0002) кОм
	400 Ом	±(0,0025·Rх+0,02) Ом
	40 Ом	±(0,0035·Rх+0,002) Ом
	4 Ом	±(0,01·Rх+0,0003) Ом
	0,4 Ом	±(0,03·Rх+0,0005) Ом
Rх – измеренное значение электрического сопротивления переменного тока
Основные технические характеристики
Параметр	Значение
Напряжение питания, В	9
Нормальные условия измерений: температура окружающей среды, °С; относительная влажность, %, не более	от +18 до +28 75
Условия эксплуатации температура окружающей среды, °С; относительная влажность при +40 °C, %, не более	от 0 до +40 76
Габаритные размеры (длина × ширина × высота), мм, не более	190 × 90 × 41
Масса, кг, не более	0,35

№	Наименование	Количество
1	Измеритель иммитанса (RLC) портативный ПрофКиП Е7-27/1	1
2	Короткие провода со штекерами и зажимами типа «крокодил»	2
3	5-ти проводной измерительный кабель с зажимами Кельвина	1
4	Пинцет-адаптер для SMD компонентов	1
5	Батарея 9 В типа «Крона»	1
6	Кабель USB	1
7	Руководство по эксплуатации	1
