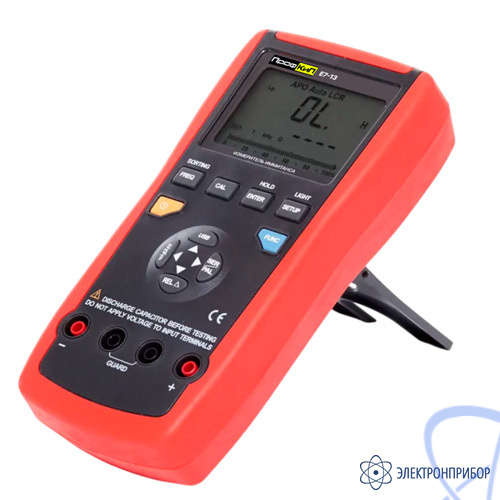

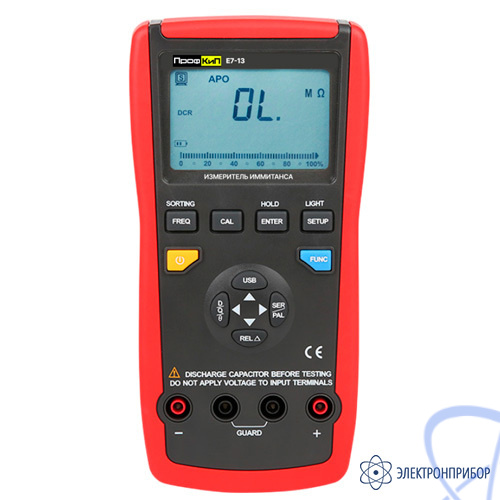

ПрофКиП Е7-13 — измеритель иммитанса (RLC) портативный

Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-13:

Измерители иммитанса портативные ПрофКиП Е7-13 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Приборы используются в производственных линиях, при проверке компонентов и обслуживании электроники.

Технические условия ПРШН.411728.026-2024.

Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-13:

максимальная частота тестового сигнала: 100 кГц;

базовая погрешность: 0,5 %;

автоматическое отключение питания;

сохранение данных;

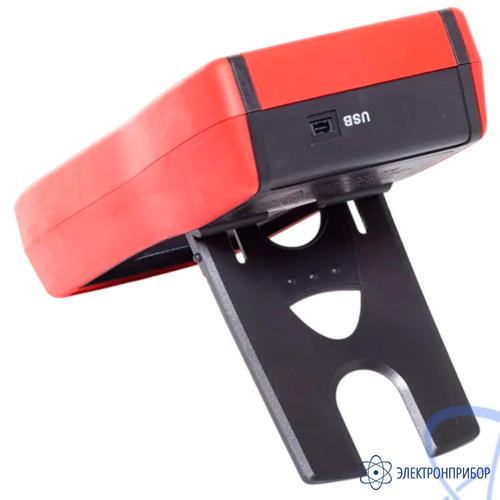

USB-интерфейс;

подсветка ЖК-дисплея;

измерение коэффициента отклонения;

функция калибровки;

полное сопротивление на выходе: 120 Ом;

автоматическая проверка и измерение LCR;

индикация низкого заряда батареи: ≤ 6,8 В.

Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-13:

Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
Метрологические характеристики в режиме измерения электрической емкости
100, 120 Гц	20,000 нФ	±(0,02·Сх+0,005) нФ
	200,00 нФ	±(0,005·Сх+0,05) нФ
	2000,0 нФ	±(0,01·Сх+0,5) нФ
	20,000 мкФ	±(0,01·Сх+0,005) мкФ
	200,00 мкФ	±(0,015·Сх+0,05) мкФ
	2000,0 мкФ	±(0,02·Сх+0,5) мкФ
	20,00 мФ	±(0,035·Сх+0,05) мФ
1 кГц	2000,0 пФ	±(0,01·Сх+0,5) пФ
	20,000 нФ	±(0,01·Сх+0,005) нФ
	200,00 нФ	±(0,005·Сх+0,05) нФ
	2000,0 нФ	±(0,01·Сх+0,5) нФ
	20,000 мкФ	±(0,01·Сх+0,005) мкФ
	200,00 мкФ	±(0,015·Сх+0,05) мкФ
	2000,0 мкФ	±(0,015·Сх+5) мкФ
10 кГц	200,00 пФ	±(0,02·Сх+0,05) пФ
	2000,0 пФ	±(0,01·Сх+0,5) пФ
	20,000 нФ	±(0,01·Сх+0,005) нФ
	200,00 нФ	±(0,015·Сх+0,05) нФ
	2000,0 нФ	±(0,02·Сх+0,5) нФ
100 кГц	200,00 пФ	±(0,02·Сх+0,05) пФ
	2000,0 пФ	±(0,01·Сх+0,5) пФ
	20,000 нФ	±(0,02·Сх+0,005) нФ
	200,00 нФ	±(0,05·Сх+0,05) нФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности
100, 120 Гц	20,000 мГн	±(0,01·Lх+0,005) мГн
	200,00 мГн	±(0,005·Lх+0,05) мГн
	2000,0 мГн	±(0,005·Lх+0,5) мГн
	20,000 Гн	±(0,005·Lх+0,005) Гн
	200,00 Гн	±(0,01·Lх+0,05) Гн
	2000,0 Гн	±(0,01·Lх+0,5) Гн
	10,000 кГн	±(0,02·Lх+0,005) кГн
1 кГц	2000,0 мкГн	±(0,01·Lх+0,5) мкГн
	20,000 мГн	±(0,005·Lх+0,005) мГн
	200,00 мГн	±(0,005·Lх+0,05) мГн
	2000,0 мГн	±(0,01·Lх+0,5) мГн
	20,000 Гн	±(0,02·Lх+0,005) Гн
	200,00 Гн	±(0,02·Lх+0,05) Гн
	2000,0 Гн	±(0,05·Lх+0,5) Гн
10 кГц	200,00 мкГн	±(0,01·Lх+0,05) мкГн
	2000,0 мкГн	±(0,005·Lх+0,5) мкГн
	20,000 мГн	±(0,005·Lх+0,005) мГн
	200,00 мГн	±(0,015·Lх+0,05) мГн
	2000,0 мГн	±(0,02·Lх+0,5) мГн
	20,000 Гн	±(0,05·Lх+0,005) Гн
100 кГц	20,000 мкГн	±(0,01·Lх+0,005) мкГн
	200,00 мкГн	±(0,02·Lх+0,05) мкГн
	2000,0 мкГн	±(0,02·Lх+0,5) мкГн
	20,000 мГн	±(0,02·Lх+0,005) мГн
	200,00 мГн	±(0,05·Lх+0,05) мГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей)
100, 120 Гц	200,00 Ом	±(0,01·Rх+0,05) Ом
	2,0000 кОм	±(0,003·Rх+0,0005) кОм
	20,000 кОм	±(0,003·Rх+0,005) кОм
	200,00 кОм	±(0,005·Rх+0,05) кОм
	2,0000 МОм	±(0,01·Rх+0,0005) МОм
	10,000 МОм	±(0,02·Rх+0,005) МОм
1 кГц	20,000 Ом	±(0,01·Rх+0,005) Ом
	200,00 Ом	±(0,01·Rх+0,05) Ом
	2,0000 кОм	±(0,003·Rх+0,0005) кОм
	20,000 кОм	±(0,003·Rх+0,005) кОм
	200,00 кОм	±(0,005·Rх+0,05) кОм
	2,0000 МОм	±(0,01·Rх+0,0005) МОм
	10,000 МОм	±(0,02·Rх+0,005) МОм
10 кГц	20,000 Ом	±(0,01·Rх+0,005) Ом
	200,00 Ом	±(0,01·Rх+0,05) Ом
	2,0000 кОм	±(0,003·Rх+0,0005) кОм
	20,000 кОм	±(0,005·Rх+0,005) кОм
	200,00 кОм	±(0,01·Rх+0,05) кОм
100 кГц	20,000 Ом	±(0,02·Rх+0,005) Ом
	200,00 Ом	±(0,02·Rх+0,05) Ом
	2,0000 кОм	±(0,01·Rх+0,0005) кОм
	20,000 кОм	±(0,02·Rх+0,005) кОм
Rх – измеренное значение электрического сопротивления переменного тока
Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока
Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
200,00 Ом	±(0,01·RDCх+0,05) Ом
2,0000 кОм	±(0,003·RDCх+0,0005) кОм
20,000 кОм	±(0,003·RDCх+0,005) кОм
200,00 кОм	±(0,005·RDCх+0,05) кОм
2,0000 МОм	±(0,01·RDCх+0,0005) МОм
10,000 МОм	±(0,02·RDCх+0,005) МОм
RDCх – измеренное значение электрического сопротивления постоянного тока
Основные технические характеристики
Параметр	Значение
Напряжение питания, В	9
Нормальные условия измерений: температура окружающей среды, °С; относительная влажность, %, не более	от +18 до +28 75
Условия эксплуатации температура окружающей среды, °С; относительная влажность при +40 °C, %, не более	от 0 до +40 76
Габаритные размеры (длина × ширина × высота), мм, не более	193 × 96 × 47
Масса, кг, не более	0,4

№	Наименование	Количество
1	Измеритель иммитанса (RLC) портативный ПрофКиП Е7-13	1
2	Пинцет-адаптер для SMD компонентов	1
3	Батарея 9 В типа «Крона»	1
4	Кабель USB	1
5	Руководство по эксплуатации	1
