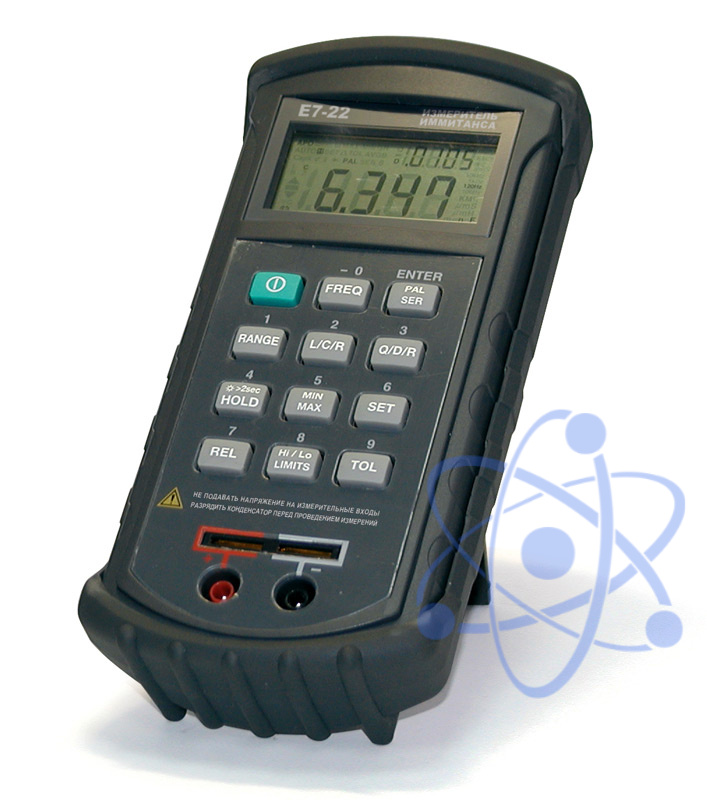

Е7-22 — RLC измеритель

Распечатать Сохранить в PDF Артикул: 22199

Производитель:
CHY

Гарантия:
12 мес.

Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение портативного измерителя RLC Е7-22:

Портативный измеритель RLC Е7-22: Измерение ёмкости 0,5 пФ ... 20 мФ; индуктивности 5 мкГн ... 10 кГн; тангенса угла потерь; добротности; сопротивления переменному току 0,1 Ом ... 10МОм; эквивалентного послед./парал.; Базовая погрешность 0,5% (сопротивление), 0,7% (индуктивность, ёмкость); Тест-сигнал: 120 Гц, 1 кГц (ручной выбор); Последовательная/параллельная схема замещения (ручной выбор); Высокое разрешение 0,1 мкГн, 0,1 пФ, 1 мОм; Одновременная индикация двух измеряемых параметров (С и D/Q/R, L и D/Q/R); Автоматический/ручной выбор предела измерения; Регистрация max/min и вычисление среднего значения; Режим D-измерений и допускового контроля; ИК-порт по стандарту RS-232; Универсальное питание; Опция TL-06: щуп для SMD компонентов.

Особенности портативного измерителя RLC Е7-22:

Измерение емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквив. послед./парал. сопротивления;
Базовая погрешность 0,5% (R), 0,7% (L, C);
Тест-сигнал 120 Гц, 1 кГц; 0,5 В;
Последовательная/параллельная схема замещения;
Высокое разрешение (0,1 мкГн, 0,1 пФ, 1 мОм);
Одновременная индикация двух измеряемых парметров;
5-разрядная цифровая шкала;
Автоматический и ручной выбор предела измерения;
Регистрация max/min и вычисление среднего значения;
Режим дельта-измерений и допускового контроля;
Подсветка ЖК-индикатора;
Интерфейс RS-232;
Универсальное питание;
Невысокая стоимость.

Технические характеристики портативного измерителя RLC Е7-22:

Параметр	Значения
АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac)
Пределы измерений	20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм
Разрешение	1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм
Погрешность измерения	± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм ± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм
ЕМКОСТЬ
Пределы измерений	2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ
Разрешение	0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ
Погрешность измерения	± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5) ± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1)
ИНДУКТИВНОСТЬ
Пределы измерений	2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн
Разрешение	0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн
Погрешность измерения	± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн ± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн не нормируется на пределе 10000 Гн
ДОБРОТНОСТЬ (Q), ПОТЕРИ (D)
Пределы измерений	0,9999 / 9,999 / 99,99 / 999,9
Разрешение	0,0001 / 0,001 / 0,01 / 0,1
Погрешность измерения	Соответствует погрешности измерения емкости, индуктивности
ИЗМЕРЕНИЕ RLC
Выбор предела измерения	Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале
Скорость измерения	1 изм./с
Индикация результатов измерения	Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp) Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная, р - параллельная, ас - переменный ток)
Схема измерения	Параллельная или последовательная (ручной выбор)
ТЕСТ СИГНАЛ
Частота тест-сигнала	120 Гц, 1 кГц, (ручной выбор)
Уровень тест-сигнала	0,5 В
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Интерфейс	Последовательный порт по стандарту RS-232C c оптической развязкой
ДИСПЛЕЙ
Индицируемые параметры	Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения
Формат индикации	4 1/2 разряда (19999) основная шкала 4 разряда (9999) дополнительная шкала
Индикация перегрузки	"OL"
ОБЩИЕ ДАННЫЕ
Напряжение питания	9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция)
Габаритные размеры	91 х 192 х 52 мм
Масса	365 г

№	Наименование	Количество
1	Измеритель Е7-22	1
2	Источник питания 9В	1
3	Кабель USB	1
4	Кабель измерительный	1
5	Чехол	1
6	ПО на CD	1
