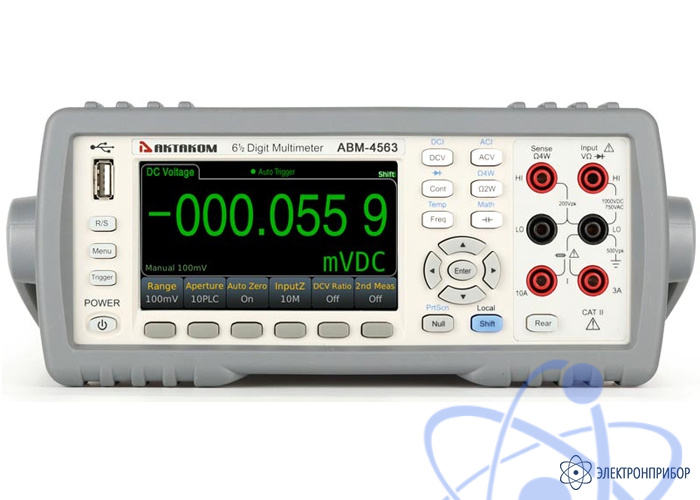

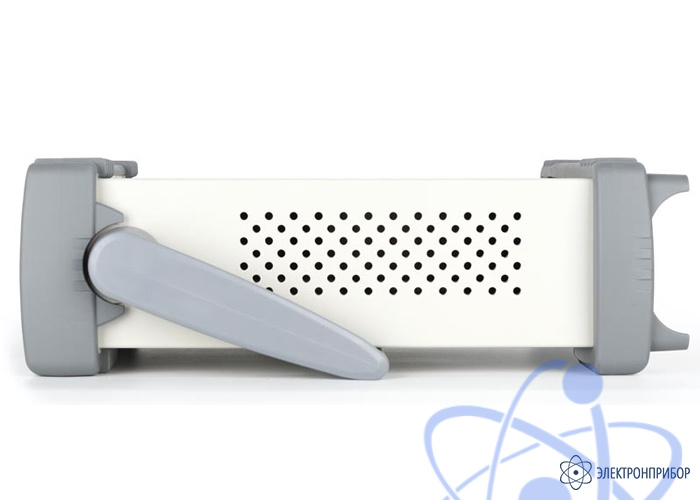

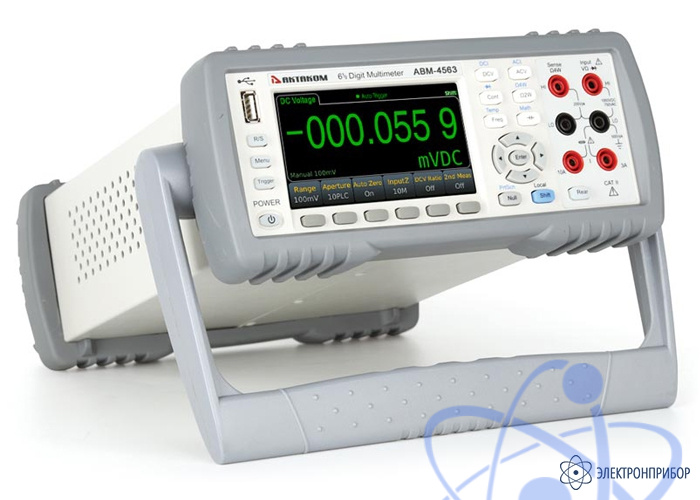

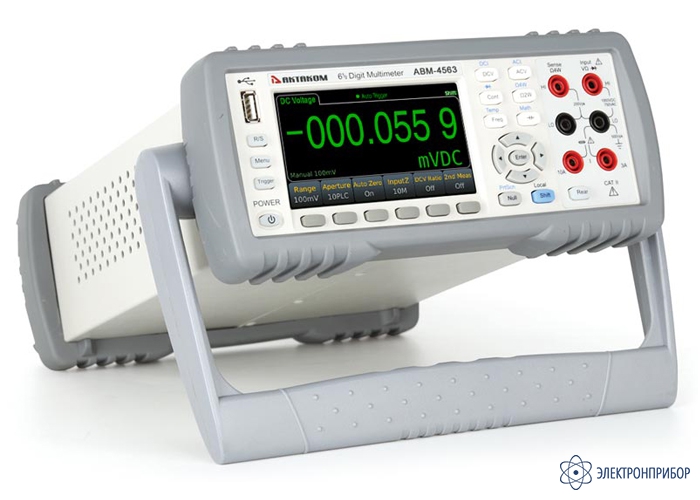

АВМ-4563 — настольный универсальный мультиметр 6 1/2 разряда

Назначение настольного универсального мультиметра 6 ¹/₂ разряда АВМ-4563:

Настольный универсальный мультиметр АВМ-4563 предназначен для измерения широкого круга величин: напряжения, тока, сопротивления, частоты, тестирования диодов. Широкие функциональные возможности мультиметра АВМ-4563, включая измерение иcтинных среднеквадратических значений (TrueRMS), изменяемую разрядность дисплея, сравнение результатов измерений с заданными значениями и возможность дистанционного управления, позволяют рекомендовать мультиметр АВМ-4563 для применения в разнообразных отраслях промышленности, в научно-исследовательских и образовательных целях, сервисных службах.

Особенности настольного универсального мультиметра 6 ¹/₂ разряда АВМ-4563:

Разрядность индикатора 6¹/₂;

Измерение постоянного/переменногоо напряжений, постоянного/переменного тока, сопротивления, частоты, емкости, температуры, проверка диодов, прозвонка целостности цепи;

TrueRMS для измерения переменного тока и напряжения;

Измерение постоянного напряжения с погрешностью 0.0035%;

2-х и 4 -х проводная схема измерения сопротивления;

Максимальная скорость регистрации до 1000 измерений в секунду;

Выбор диапазонов: автоматический и ручной;

Режим относительных измерений;

Статистическая обработка: минимальное, максимальной, среднее, размах амплитуды, стандартная девиация;

Измерения в %/ dB/ dBm, mX+b;

Вычисление отношение напряжений U1/U2;

Тестирование по маске Годен/Не годен (Pass/Fail);

Фильтры для измерений переменного тока и напряжения 3 Гц, 20 Гц и 200 Гц;

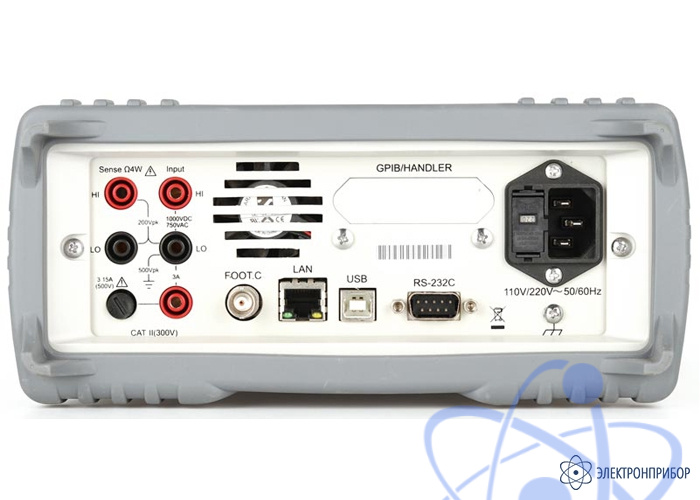

Универсальные интерфейсы для подключения приборов: RS-232, USB-host, USB-device, LAN;

Диапазон рабочих температур, относительная влажность 0…+40 °С, ≤ 90 %;

Питание 220 В ± 10 %, 50 Гц ± 5 %;

Потребляемая мощность ≤ 30 ВА.

Технические характеристики настольного универсального мультиметра 6 ¹/₂ разряда АВМ-4563:

Диапазон	Разрешение	Погрешность (1 год) ±(%×Uизм + %шкалы)		Температурный коэффициент/°С ±(%×Uизм + %шкалы)		Входное сопротивление
Измерение напряжения постоянного тока
100.000 мВ	0,1 мкВ	0.0050 + 0.0035		0.0005 + 0.0005		>10 ГОм
1.00000 В	1 мкВ	0.0040 + 0.0007		0.0005 + 0.0001		>10 ГОм
10.0000 В	10 мкВ	0.0035 + 0.0005		0.0005 + 0.0001		>10 ГОм
100.000 В	100 мкВ	0.0045 + 0.0006		0.0005 + 0.0001		10 МОм
1000.00 В	1 мВ	0.0045 + 0.0010		0.0005 + 0.0001		10 МОм
Диапазон	Разрешение	Погрешность (1 год) ±(%×Uизм + шкалы)
		3…5 Гц	5…10 Гц	10 Гц … 20 кГц	20…50 кГц	50…100 кГц	100…300 кГц
Измерение напряжения переменного тока (True RMS)
100 мВ	1 мкВ	1.00+0.03	0.35+0.03	0.06+0.03	0.12+0.05	0.60+0.08	4.00+0.50
1 В	10 мкВ	1.00+0.03	0.35+0.03	0.06+0.03	0.12+0.05	0.60+0.08	4.00+0.50
10 В	100 мкВ	1.00+0.03	0.35+0.03	0.06+0.03	0.12+0.05	0.60+0.08	4.00+0.50
100 В	1 мВ	1.00+0.03	0.35+0.03	0.06+0.03	0.12+0.05	0.60+0.08	4.00+0.50
750 В	10 мВ	1.00+0.03	0.35+0.03	0.06+0.03	0.12+0.05	0.60+0.08	4.00+0.50
Температурный коэффициент ±(%×Uизм + %шкалы)		1.00+0.03	0.35+0.03	0.07+0.03	0.13+0.05	0.60+0.08	4.00+0.50
Диапазон	Разрешение	Погрешность (1 год) ±(%×Iизм + %шкалы)		Температурный коэффициент/°С ±(%×Iизм + %шкалы)		Паразитное напряжение
Измерение силы постоянного тока
100.0000 мкА	0,1 нА	0.050 + 0.025		0.0020 + 0.0030		<0.011 В
1.000000 мА	1 нА	0.050 + 0.006		0.0020 + 0.0005		<0.011 В
10.00000 мА	10 нА	0.050 + 0.020		0.0020 + 0.0020		< 0.05 В
100.0000 мА	0,1 мкА	0.050 + 0.005		0.0020 + 0.0005		< 0.5 В
1.000000A	1 мкА	0.100 + 0.010		0.0050 + 0.0010		< 0.7 В
3.000000A	10 мкА	0.20 + 0.020		0.0050 + 0.0020		< 2.0 В
10.00000A	10 мкА	0.120 + 0.010		0.0050 + 0.0010		< 0.5 В
Диапазон	Разрешение	Погрешность (1 год) ±(%×Iизм + шкалы)				Паразитное напряжение
		3…5 Гц	5…10 Гц	10 Гц … 5 кГц	5…10 кГц
Измерение силы переменного тока (True RMS)
100.000 мкА	1 нА	1.00+0.04	0.30+0.04	0.10 + 0.04	0.10 + 0.04	<0.011 В
1.00000 мА	10 нА	1.00+0.04	0.30+0.04	0.10 + 0.04	0.10 + 0.04	<0.011 В
10.0000 мА	0.1 мкА	1.00+0.04	0.30+0.04	0.10 + 0.04	0.10 + 0.04	<0.05 В
100.000 мА	1 мкА	1.00+0.04	0.30+0.04	0.10 + 0.04	0.10 + 0.04	<0.5 В
Температурный коэффициент ±(%×Uизм + %шкалы)		0.100+0.006	0.35+0.006	0.015+0.006	0.030+0.006
1.00000 A	10 мкА	1.00+0.04	0.30+0.04	0.10 + 0.04	0.30 + 0.04	<0.7 В
Температурный коэффициент ±(%×Uизм + %шкалы)		0.100+0.006	0.35+0.006	0.015+0.006	0.030+0.006
3.00000 A	10 мкА	1.00+0.04	0.35+0.04	0.23+0.04	0.30+0.04	<2.0 В
Температурный коэффициент ±(%×Uизм + %шкалы)		0.100+0.006	0.35+0.006	0.015+0.006	0.030+0.006
10.0000A	100 мкА	1.00+0.04	0.35+0.04	0.15+0.04	0.15+0.04	<0.5 В
Температурный коэффициент ±(%×Uизм + %шкалы)		0.100+0.006	0.35+0.006	0.015+0.006	0.030+0.006
Диапазон	Разрешение	Погрешность (1 год) ±(%×Rизм + %шкалы)		Температурный коэффициент/°С ±(%×Uизм + %шкалы)		Тестовый ток
Измерение сопротивления (2-х и 4-х проводная схема)
10.00000 Ом	0.01 мОм	0.0100 + 0.0080		0.0006 + 0.0008		10 мА
100.0000 Ом	0.1 мОм	0.0100 + 0.0040		0.0006 + 0.0005		10 мА
1.000000 кОм	1 мОм	0.0100 + 0.0010		0.0006 + 0.0001		1 мА
10.00000 кОм	10 мОм	0.0100 + 0.0010		0.0006 + 0.0001		100 мкА
100.0000 кОм	0.1 мОм	0.0100 + 0.0010		0.0006 + 0.0001		50 мкА
1.000000 МОм	1 Ом	0.0100 + 0.0010		0.0010 + 0.0002		5 мкА
10.00000 МОм	10 Ом	0.0400 + 0.0010		0.0030 + 0.0004		500 нА
100.0000 МОм	100 Ом	0.8000 + 0.0100		0.1500 + 0.0002		500 нА/10 М
Диапазон		Погрешность (1 год) ±(%×Uизм + шкалы)		Температурный коэффициент/°С ±(%×Uизм + %шкалы)		Тестовый ток
Измерение емкости
1.0000 нФ		1.0 + 0.50		0.02 + 0.001		10 мкА
10.000 нФ		1.0 + 0.10		0.02 + 0.001		10 мкА
100.00 нФ		1.0 + 0.10		0.02 + 0.001		10 мкА
1.0000 мкФ		1.0 + 0.10		0.02 + 0.001		100 мкА
10.000 мкФ		1.0 + 0.10		0.02 + 0.001		100 мкА
100.00 мкФ		1.0 + 0.10		0.02 + 0.001		1 мА
1.0000 мФ		1.0 + 0.20		0.02 + 0.001		10 мА
10.000 мФ		1.0 + 0.50		0.02 + 0.001		10 мА
Частота Диапазон 100 мВ, 1 В, 10 В, 100 В и 750 В			Погрешность (1 год) ±(%×Fизм + шкалы			Температурный коэффициент /КК
Измерение частоты
2-10 Гц			0.100			0.0002
10 Гц…100 Гц			0.300			0.0002
100 Гц…1 кГц			0.100			0.0002
1 кГц…300 кГц			0.100			0.0002
300 кГц…1 МГц			0.100			0.0002
Прямоугольный сигнал 10 Гц-300 кГц			0.100			0.0002
Диапазон			1 сек.	0.1 сек.		0.01 сек.
Дополнительная погрешность, вызванная временем счета
2-10 Гц			0	0.200		0.200
10-100 Гц			0	0.060		0.200
100 Гц-1 кГц			0	0.020		0.200
1-300 кГц			0	0.004		0.030
300 кГц-1 МГц			0	0.004		0.030
Прямоугольный сигнал 10 Гц-300 кГц			0	0		0
Диапазон	Разрешение	Погрешность (1 год) ±(%×Rизм + %шкалы)		Температурный коэффициент/°С ±(%×Uизм + %шкалы)		Тестовый ток
Проверка целостности цепи
1 кОм	10 мОм	0.010 + 0.030		0.0010 + 0.0020		1 мА
Диапазон	Разрешение	Погрешность (1 год) ±(%×Uизм + %шкалы)		Температурный коэффициент/°С ±(%×Uизм + %шкалы)		Тестовый ток
Тест диодов
5 В	0.1 мВ	0.010 + 0.030		0.0010 + 0.0020		1 мА
Датчик				Погрешность
Измерение температуры
PT100 (DIN/ IEC 751)				±0,05 °C
Параметр				Значение
Общие характеристики
Разрядность индикатора				6¹/₂
TrueRMS				есть (для измерения переменного тока и напряжения)
Измерение постоянного напряжения с погрешность				0.0035%
Максимальная скорость регистрации				до 1000 измерений в секунду
Выбор диапазонов				автоматический и ручной
Режим относительных измерений				есть
Статистическая обработка				минимальное, максимальной, среднее, размах амплитуды, стандартная девиация
Измерения				в %/ dB/ dBm, mX+b
Вычисление отношение напряжений				U1/U2
Тестирование по маске				Годен/Не годен (Pass/Fail)
Фильтры для измерений переменного тока и напряжения				3 Гц, 20 Гц и 200 Гц
Универсальные интерфейсы для подключения приборов				RS-232, USB-host, USB-device, LAN
Диапазон рабочих температур, относительная влажность				0…+40 °С, ≤ 90 %
Питание				220 В ± 10 %, 50 Гц ± 5 %
Потребляемая мощность				≤ 30 ВА
Габаритные размеры				225 × 100 × 355 мм
Масса				2,5 кг

№	Наименование	Количество
1	Настольный универсальный мультиметр 6 ¹/₂ разряда АВМ-4563	1
