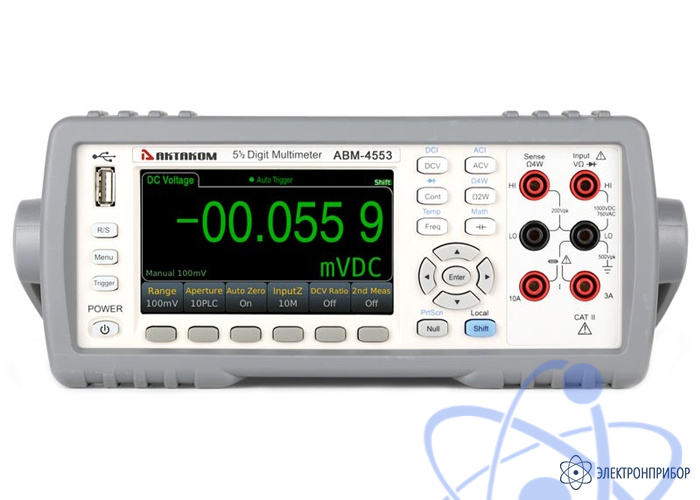

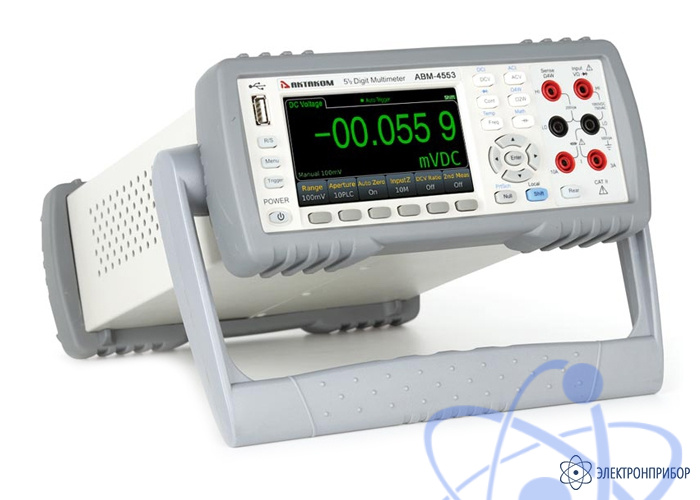

АВМ-4553 — настольный универсальный мультиметр 5½ разряда

Особенности настольного универсального мультиметра 5¹/₂ разряда АВМ-4553:

Разрядность индикатора 5¹/₂;

Измерение постоянного/переменногоо напряжений, постояного/переменного тока, сопротивления, частоты, емкости, температуры, проверка диодов, прозвонка целостности цепи;

TrueRMS для измерения переменного тока и напряжения;

Измерение постоянного напряжения с погрешностью 0,01%;

2- и 4-проводная схема измерения сопротивления;

Максимальная скорость регистрации до 1000 измерений в секунду;

Выбор диапазонов: автоматический и ручной;

Режим относительных измерений;

Статистическая обработка: минимальное, максимальной, среднее, размах амплитуды, стандартная девиация;

Измерения в %, dB, dBm, mX+b;

Вычисление отношение напряжений U1/U2;

Тестирование по маске Годен/Не годен (Pass/Fail);

Фильтры для измерений переменного тока и напряжения 3 Гц, 20 Гц и 200 Гц;

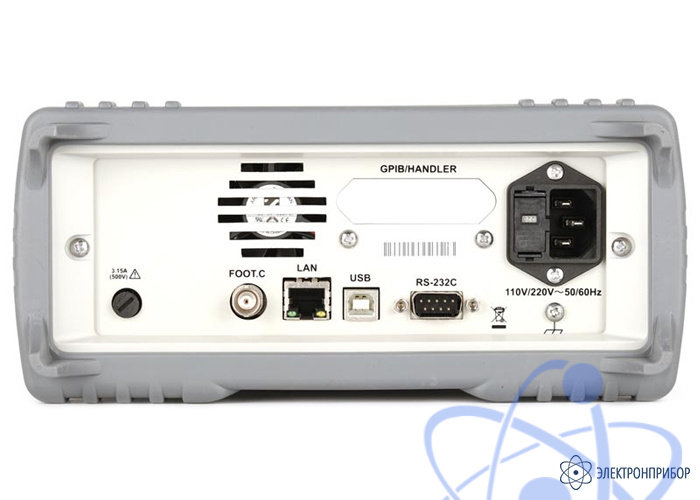

Универсальные интерфейсы для подключения приборов: RS-232, USB-host, USB-device, LAN;

Диапазон рабочих температур, относительная влажность 0…+40 °С, ≤ 90%;

Питание 220 В ± 10%, 50 Гц ± 5%.

Технические характеристики настольного универсального мультиметра 5¹/₂ разряда АВМ-4553:

Диапазон	Разрешение	Максимальное значение			Погрешность (1 год) ±(%×Uизм + %шкалы)		Входное сопротивление
Измерение напряжения постоянного тока
100.000 мВ	1 мкВ	119.999 мВ			0.012 + 0.008		>10 ГОм
1.00000 В	10 мкВ	1.19999 В			0.010 + 0.005		>10 ГОм
10.0000 В	100 мкВ	11.9999 В			0.010 + 0.005		>10 ГОм
100.000 В	1 мВ	119.999 В			0.010 + 0.005		10 МОм
1000.00 В	10 мВ	1050.00 В			0.010 + 0.005		10 МОм
Диапазон	Разрешение	Максимальное значение	Погрешность (1 год) ±(%×Uизм + шкалы)
			3…5 Гц	5…20 Гц	20 Гц … 20 кГц	20…50 кГц	50…100 кГц	100…300 кГц
Измерение напряжения переменного тока (True RMS)
100 мВ	1 мкВ	119.999 мВ	1.00+0.03	0.38+0.03	0.10+0.03	0.15+0.05	0.63+0.08	4.00+0.50
1 В	10 мкВ	1.19999 В	1.00+0.03	0.38+0.03	0.10+0.03	0.15+0.05	0.63+0.08	4.00+0.50
10 В	100 мкВ	11.9999 В	1.00+0.03	0.38+0.03	0.10+0.03	0.15+0.05	0.63+0.08	4.00+0.50
100 В	1 мВ	119.999 В	1.00+0.03	0.38+0.03	0.10+0.03	0.15+0.05	0.63+0.08	4.00+0.50
750 В	10 мВ	1050.00 В	1.00+0.03	0.38+0.03	0.10+0.03	0.15+0.05	0.63+0.08	4.00+0.50
Диапазон	Разрешение	Максимальное значение			Погрешность (1 год) ±(%×Iизм + %шкалы)		Паразитное напряжение
Измерение силы постоянного тока
100.000 мкА	1 нА	119.999 мкА			0.050 + 0.008		<0.011 В
1.00000 мА	10 нА	1.19999 мА			0.050 + 0.005		<0.011 В
10.0000 мА	0,1 нА	11.9999 мА			0.050 + 0.008		< 0.05 В
100.000 мА	1 мкА	119.999 мА			0.050 + 0.005		< 0.5 В
1.00000A	10 мкА	1.19999 А			0.100 + 0.010		< 0.7 В
3.00000A	10 мкА	3.00000 А			0.150 + 0.020		< 2.0 В
10.0000A	100 мкА	11.9999 А			0.200 + 0.010		< 0.5 В
Диапазон	Разрешение	Максимальное значение		Погрешность (1 год) ±(%×Iизм + шкалы)			Паразитное напряжение
				3…5 Гц	3…20 Гц	20 Гц…10 кГц
Измерение силы переменного тока (True RMS)
100.000 мкА	1 нА	119.999 мкА		1.00+0.03	0.5 + 0.03	0.20 + 0.04	<0.011 В
1.00000 мА	10 нА	1.19999 мА		1.00+0.03	0.5 + 0.03	0.20 + 0.04	<0.011 В
10.0000 мА	0.1 мкА	11.9999 мА		1.00+0.03	0.5 + 0.03	0.20 + 0.04	<0.05 В
100.000 мА	1 мкА	119.999 мА		1.00+0.03	0.5 + 0.03	0.20 + 0.04	<0.5 В
1.00000 A	10 мкА	1.19999 А		1.00+0.03	0.5 + 0.03	0.20 + 0.04	<0.7 В
3.00000 A	10 мкА	3.00000 А		1.00+0.03	0.5 + 0.03	0.25 + 0.04	<2.0 В
10.0000 A	100 мкА	11.9999 А		1.00+0.03	0.5 + 0.03	0.30 + 0.04	<0.5 В
Диапазон	Разрешение	Максимальное значение			Погрешность (1 год) ±(%×Rизм + %шкалы)		Тестовый ток
Измерение сопротивления (2-х и 4-х проводная схема)
10.00000 Ом	0.01 мОм	11.9999 Ом			0.050 + 0.008		10 мА
100.0000 Ом	0.1 мОм	119.999 Ом			0.040 + 0.005		10 мА
1.000000 кОм	1 мОм	1.19999 кОм			0.030 + 0.004		1 мА
10.00000 кОм	10 мОм	11.9999 кОм			0.030 + 0.004		100 мкА
100.0000 кОм	0.1 мОм	119.999 кОм			0.030 + 0.004		50 мкА
1.000000 МОм	1 Ом	1.19999 МОм			0.030 + 0.004		5 мкА
10.00000 МОм	10 Ом	11.9999 МОм			0.100 + 0.004		500 нА
100.0000 МОм	100 Ом	119.999 МОм			1.000 + 0.010		500 нА/10 М
Диапазон		Погрешность (1 год) ±(%×Uизм + шкалы)			Температурный коэффициент/°С ±(%×Uизм + %шкалы)		Тестовый ток
Измерение емкости
1.0000 нФ		1.0 + 0.5			0.02		10 мкА
10.000 нФ		0.5 + 0.1			0.02		10 мкА
100.00 нФ		0.5 + 0.1			0.02		10 мкА
1.0000 мкФ		0.5 + 0.1			0.02		100 мкА
10.000 мкФ		0.5 + 0.1			0.02		100 мкА
100.00 мкФ		0.5 + 0.1			0.02		1 мА
1.0000 мФ		0.5 + 0.1			0.02		10 мА
10.000 мФ		1.0 + 0.5			0.02		10 мА
Частота		Разрешение		Максимальное значение			Погрешность (1 год) ±(%×Fизм + шкалы)
Измерение частоты
3 Гц…10 Гц		10 мкГц		9.99999 Гц			0.050 + 50
10 Гц…100 Гц		100 мкГц		99.9999 Гц			0.010 + 10
100 Гц…1 кГц		1 мГц		999.999 Гц			0.005 + 2
1 кГц…10 кГц		10 мГц		9.99999 кГц			0.005 + 2
10 кГц…100 кГц		0,1 Гц		99.9999 кГц			0.005 + 2
100 кГц…300 кГц		1 Гц		300.000 кГц			0.005 + 2
300 кГц…1 МГц		1 Гц		999.999 кГц			0.005 + 2
Диапазон	Разрешение	Максимальное значение			Погрешность (1 год) ±(%×Rизм + %шкалы)		Тестовый ток
Проверка целостности цепи
1 кОм	10 мОм	1199.99 Ом			0.030 + 0.004		1 мА
Диапазон	Разрешение	Максимальное значение			Погрешность (1 год) ±(%×Uизм + %шкалы)		Тестовый ток
Тест диодов
5 В	0.1 мВ	5.0000 В			0.010 + 0.005		1 мА
Датчик					Погрешность
Измерение температуры
PT100 (DIN/ IEC 751)					±0,05 °C
5 kΩ термистор					±0,1 °C
Параметр					Значение
Общие характеристики
Разрядность индикатора					5¹/₂
TrueRMS					есть (для измерения переменного тока и напряжения)
Измерение постоянного напряжения с погрешность					0,01%
Схема измерения сопротивления					2- и 4-проводная
Максимальная скорость регистрации					до 1000 измерений в секунду
Выбор диапазонов					автоматический и ручной
Режим относительных измерений					есть
Статистическая обработка					минимальное, максимальной, среднее, размах амплитуды, стандартная девиация
Измерения					в %/ dB/ dBm, mX+b
Вычисление отношение напряжений					U1/U2
Тестирование по маске					Годен/Не годен (Pass/Fail)
Фильтры для измерений переменного тока и напряжения					3 Гц, 20 Гц и 200 Гц
Универсальные интерфейсы для подключения приборов					RS-232, USB-host, USB-device, LAN
Диапазон рабочих температур, относительная влажность					0…+40 °С, ≤ 90 %
Питание					220 В ± 10 %, 50 Гц ± 5 %
Потребляемая мощность					≤ 30 ВА
Габаритные размеры					225 × 100 × 355 мм
Масса					2,5 кг

№	Наименование	Количество
1	Настольный универсальный мультиметр 5¹/₂ разряда АВМ-4553	1
2	Измерительные щупы (1 красный, 1 чёрный)	1
3	Кабель питания	1
4	Кабель USB	1
5	Предохранитель (T500mAL)	2
6	Предохранитель (T3.15AL)	2
7	Эксплуатационный документ	1
