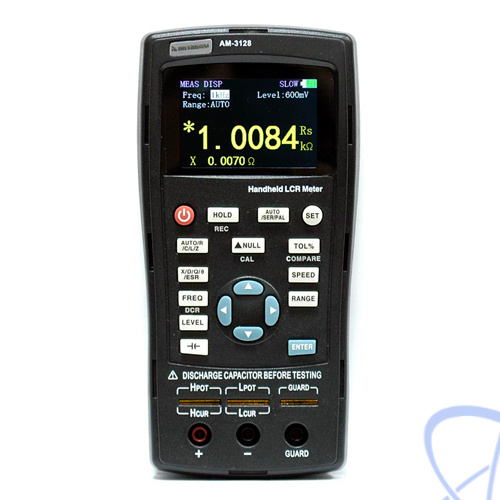

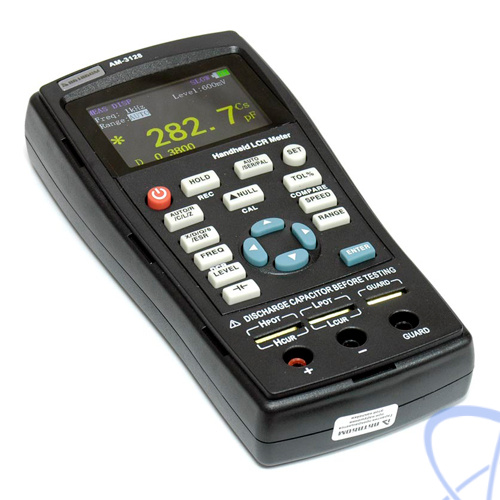

АМ-3128 — измеритель RLC - купить в Казахстане, цены

Области применения измерителя RLC АМ-3128:

выборочный контроль качества на производственной линии;
входной контроль при приёмке партии;
тестирование компонентов в ремонтных мастерских и сервисных службах;
сортировка и отбор компонентов по параметрам;
лабораторные исследования параметров при разработке и тестировании.

Особенности измерителя RLC АМ-3128:

Измеряемые параметры первичные: R – активное электрическое сопротивление; C – электрическая емкость; L – индуктивность; Z – модуль полного сопротивления;
Измеряемые параметры вторичные: D – тангенс угла диэлектрических потерь; Q – добротность; Θ – угол фазового сдвига;
Напряжение испытательного сигнала 0,3 Вскз и 0,6 Вскз;
Тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 40 кГц, 100 кГц;
Эквивалентная схема: последовательная, параллельная;
Время измерения: 1 раз/сек (SLOW), 2 раза/сек (MEDIUM), 4 раза/сек (FAST);
Схема измерения: 2-проводная, 4-проводная;
Способ калибровки: открытая, короткозамкнутая;
Настраиваемый компаратор;
Режим относительных измерений;
Фиксация текущего, минимального, максимального и среднего значения.

Технические характеристики измерителя RLC АМ-3128:

Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	C	De*	Эквивалентная схема измерений
Измерение емкости С и тангенса угла диэлектрических потерь D
100, 120 Гц	20 мФ	4,000 мФ...20,000 мФ	±(0,08Cx + 5 е.м.р)	±0,0800	последовательная
	4 мФ	400,0 мкФ...3,9999 мФ	±(0,02Cx + 3 е.м.р)	±0,0200	последовательная
	400 мкФ	40,00 мкФ...399,99 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	40 мкФ	4,000 мкФ...39,999 мФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	параллельная
	40 нФ	4,000 нФ...39,999 нФ	±(0,005Cx + 3 е.м.р)	±0,0050	параллельная
	4 нФ	0 пФ...3,999 нФ	±(0,015Cx + 5 е.м.р)	-	параллельная
1 кГц	1000 мкФ	400,0 мкФ...999,9 мкФ	±(0,03Cx + 5 е.м.р)	±0,0400	последовательная
	400 мкФ	40,00 мкФ...399,99 мкФ	±(0,015Cx + 3 е.м.р)	±0,0200	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	40 нФ	4,000 нФ...39,999 нФ	±(0,006Cx + 3 е.м.р)	±0,0040	параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,006Cx + 3 е.м.р)	±0,0060	параллельная
	400 пФ	0,0 пФ...399,9 пФ	±(0,03Cx + 5 е.м.р)	-	параллельная
10 кГц	100 мкФ	40,00 мкФ...100,00 мкФ	±(0,04Cx + 5 е.м.р)	±0,0400	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,02Cx + 3 е.м.р)	±0,0200	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	последовательная или параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,004Cx + 2 е.м.р)	±0,0040	параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,006Cx + 3 е.м.р)	±0,0060	параллельная
	40 пФ	0,00 пФ...39,99 пФ	±(0,025Cx + 5 е.м.р)	-	параллельная
40 кГц	100 мкФ	40,00 мкФ...100,00 мкФ	±(0,06Cx + 5 е.м.р)	±0,0600	последовательная
	40 мкФ	4,000 мкФ...39,999 мкФ	±(0,04Cx + 3 е.м.р)	±0,0400	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	последовательная или параллельная
	4 нФ	400,0 пФ...3,9999 нФ	±(0,006Cx + 2 е.м.р)	±0,0060	параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,01Cx + 3 е.м.р)	±0,0100	параллельная
	40 пФ	0,000 пФ...39,999 пФ	±(0,03Cx + 5 е.м.р)	-	параллельная
100 кГц	10 мкФ	4,000 мкФ...10,000 мкФ	±(0,08Cx + 20 е.м.р)	±0,0800	последовательная
	4 мкФ	400,0 нФ...3,9999 мкФ	±(0,05Cx + 10 е.м.р)	±0,050	последовательная
	400 нФ	40,00 нФ...399,99 нФ	±(0,015Cx + 5 е.м.р)	±0,0150	последовательная
	40 нФ	4,000 нФ...39,999 нФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная
	4 нФ	400,0 пФ...3,999 нФ	±(0,01Cx + 2 е.м.р)	±0,0100	последовательная или параллельная
	400 пФ	40,00 пФ...399,99 пФ	±(0,015Cx + 2 е.м.р)	±0,0150	параллельная
	40 пФ	4,000 пФ...39,999 пФ	±(0,02Cx + 5 е.м.р)	±0,0200	параллельная
	4 пФ	0,000 пФ...3,999 пФ	±(0,05Cx + 10 е.м.р)	-	параллельная
* – погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5. Сх – измеренное значение емкости.
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	L	De*	Эквивалентная схема измерений
Измерение индуктивности L и добротности Q
100 Гц, 120 Гц	1000 Гн	400,0 Гн...999,9 Гн	±(0,02Lx + 3 е.м.р)	±0,0200	параллельная
	400 Гн	40,000 Гн...399,99 Гн	±(0,006Lx + 2 е.м.р)	±0,0060	параллельная
	40 Гн	4,000 Гн...39,999 Гн	±(0,004L + 2 е.м.р)	±0,0040	параллельная
	4 Гн	400,0 мГн...3,9999 Гн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	40 мГн	4,000 мГн...39,999 мГн	±(0,006Lx + 3 е.м.р)	±0,0060	последовательная
	4 мГН	0 мкГн...3,999 мГн	±(0,03Lx + 5 е.м.р)	-	последовательная
1 кГц	100 Гн	40,00 Гн...100,00 Гн	±(0,02x + 3 е.м.р)	±0,0200	параллельная
	40 Гн	4,000 Гн...39,999 Гн	±(0,006Lx + 2 е.м.р)	±0,0060	параллельная
	4 Гн	400,0 мГн...3,9999 Гн	±(0,004Lx + 2 е.м.р)	±0,0040	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,01Lx + 3 е.м.р)	±0,0100	последовательная
	400 мкГн	0,0 мкГн...399,9 мкГн	±(0,03Lx + 5 е.м.р)	-	последовательная
10 кГц	1 Гн	400,0 мГн...999,9 мГн	±(0,015Lx + 3 е.м.р)	±0,0150	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная или параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,004Lx + 2 е.м.р)	±0,0040	последовательная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,008Lx + 3 е.м.р)	±0,0080	последовательная
	40 мкГн	0,00 мкГн...39,99 мкГн	±(0,03Lx + 5 е.м.р)	-	последовательная
40 кГц	1 Гн	400,0 мГн...999,9 мГн	±(0,02Lx + 4 е.м.р)	±0,0200	параллельная
	400 мГн	40,00 мГн...399,99 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	последовательная или параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,008Lx + 2 е.м.р)	±0,0080	последовательная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,015Lx + 3 е.м.р)	±0,0150	последовательная
	40 мкГн	0,00 мкГн...39,999 мкГн	±(0,04Lx + 5 е.м.р)	-	последовательная
100 кГц	100 мГн	40,00 мГн...399,99 мГн	±(0,025Lx + 2 е.м.р)	±0,0250	параллельная
	40 мГн	4,000 мГн...39,999 мГн	±(0,015Lx + 2 е.м.р)	±0,0150	параллельная
	4 мГн	400,0 мкГн...3,9999 мГн	±(0,01Lx + 2 е.м.р)	±0,0100	последовательная или параллельная
	400 мкГн	40,00 мкГн...399,99 мкГн	±(0,01Lx + 2 е.м.р)	±0,0100	последовательная
	40 мкГн	4,000 мкГн...39,999 мкГн	±(0,015Lx + 5 е.м.р)	±0,0150	последовательная
	4 мкГн	0,000 мкГн...3,999 мкГн	±(0,04Lx + 10 е.м.р)	-	последовательная
* - погрешность измерений добротности (Qе) нормируется для Qx × Dе ≤ 0,25 и вычисляется по формуле: Qе=±(Qx2 × De)/(1±Qx × De). Lх – измеренное значение индуктивности, Qx – измеренное значение добротности.
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Измерение активного сопротивления R
100 Гц, 120 Гц, 1 кГц, 10 КГц	20 MОм	4,000 МОм...20,000 МОм	±(0,03Rx + 10 е.м.р)		параллельная
	4 MОм	400,0 кОм...3,9999 МОм	±(0,012Rx + 3 е.м.р)		параллельная
	400 кОм	40,00 кОм...399,99 кОм	±(0,003Rx + 3 е.м.р)		параллельная
	40 кОм	4,000 кОм...39,999 кОм	±(0,0025Rx + 2 е.м.р)		последовательная или параллельная
	4 кОм	400,0 Ом...3,9999 кОм	±(0,0025Rx + 2 е.м.р)		последовательная
	400 Ом	40,00 Ом...399,99 Ом	±(0,0025Rx + 2 е.м.р)		последовательная
	40 Ом	4,000 Ом...39,999 Ом	±(0,005Rx + 3 е.м.р)		последовательная
	4 Ом	0,4000 Ом...3,9999 Ом	±(0,02Rx + 3 е.м.р)		последовательная
	0,4 Ом	0,0000 Ом...0,3999 Ом	±(0,04Rx + 3 е.м.р)		последовательная
40 кГц	20 MОм	4,000 МОм...20,000 МОм	±(0,07Rx + 41 е.м.р)		параллельная
	4 MОм	400,0 кОм...3,9999 МОм	±(0,025Rx + 3 е.м.р)		параллельная
	400 кОм	40,00 кОм...399,99 кОм	±(0,01Rx + 4 е.м.р)		параллельная
	40 кОм	4,000 кОм...39,999 кОм	±(0,01Rx + 4 е.м.р)		последовательная или параллельная
	4 кОм	400,0 Ом...3,9999 кОм	±(0,005Rx + 3 е.м.р)		последовательная
	400 Ом	40,00 Ом...399,99 Ом	±(0,005Rx + 3 е.м.р)		последовательная
	40 Ом	4,000 Ом...39,999 Ом	±(0,007Rx + 4 е.м.р)		последовательная
	4 Ом	0,4000 Ом...3,9999 Ом	±(0,02Rx + 6 е.м.р)		последовательная
	0,4 Ом	0,0000 Ом...0,3999 Ом	±(0,05Rx + 10 е.м.р)		последовательная
100 кГц	20 MОм	4,000 МОм...20,000 МОм	±(0,09Rx + 20 е.м.р)		параллельная
	4 MОм	400,0 кОм...3,9999 МОм	±(0,04Rx + 10 е.м.р)		параллельная
	400 кОм	40,00 кОм...399,99 кОм	±(0,015Rx + 4 е.м.р)		параллельная
	40 кОм	4,000 кОм...39,999 кОм	±(0,01Rx + 2 е.м.р)		параллельная
	4 кОм	400,0 Ом...3,9999 кОм	±(0,007Rx + 2 е.м.р)		последовательная или параллельная
	400 Ом	40,00 Ом...399,99 Ом	±(0,007Rx + 2 е.м.р)		последовательная
	40 Ом	4,000 Ом...39,999 Ом	±(0,01Rx + 5 е.м.р)		последовательная
	4 Ом	0,4000 Ом...3,9999 Ом	±(0,03Rx + 10 е.м.р)		последовательная
	0,4 Ом	0,0000 Ом...0,3999 Ом	±(0,07Rx + 20 е.м.р)		последовательная
Rх – измеренное значение импеданса.
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Пределы абсолютной погрешности измерений		Эквивалентная схема измерений
Частота испытательного сигнала	Поддиапазон измерений	Отображаемый диапазон	Z	Θ	Эквивалентная схема измерений
Измерение импеданса Z и фазового угла Θ
100 Гц, 120 Гц, 1 кГц, 10 КГц	20 MОм	4,000 МОм...20,000 МОм	±(0,03Zx + 10 е.м.р)	3,4°	параллельная
	4 MОм	400,0 кОм...3,9999 МОм	±(0,012Zx + 3 е.м.р)	0,7°	параллельная
	400 кОм	40,00 кОм...399,99 кОм	±(0,003Zx + 3 е.м.р)	0,2°	параллельная
	40 кОм	4,000 кОм...39,999 кОм	±(0,0025Zx + 2 е.м.р)	0,1°	последовательная или параллельная
	4 кОм	400,0 Ом...3,9999 кОм	±(0,0025Zx + 2 е.м.р)	0,1°	последовательная
	400 Ом	40,00 Ом...399,99 Ом	±(0,0025Zx + 2 е.м.р)	0,1°	последовательная
	40 Ом	4,000 Ом...39,999 Ом	±(0,005Zx + 3 е.м.р)	0,3°	последовательная
	4 Ом	0,4000 Ом...3,9999 Ом	±(0,02Zx + 3 е.м.р)	1,1°	последовательная
	0,4 Ом	0,0000 Ом...0,3999 Ом	±(0,04Zx + 3 е.м.р)	-	последовательная
40 кГц	20 MОм	4,000 МОм...20,000 МОм	±(0,07Zx + 41 е.м.р)	4,0°	параллельная
	4 MОм	400,0 кОм...3,9999 МОм	±(0,025Zx + 3 е.м.р)	1,4°	параллельная
	400 кОм	40,00 кОм...399,99 кОм	±(0,01Zx + 4 е.м.р)	0,6°	параллельная
	40 кОм	4,000 кОм...39,999 кОм	±(0,01Zx + 4 е.м.р)	0,6°	последовательная или параллельная
	4 кОм	400,0 Ом...3,9999 кОм	±(0,005Zx + 3 е.м.р)	0,3°	последовательная
	400 Ом	40,00 Ом...399,99 Ом	±(0,005Zx + 3 е.м.р)	0,3°	последовательная
	40 Ом	4,000 Ом...39,999 Ом	±(0,007Zx + 4 е.м.р)	0,4°	последовательная
	4 Ом	0,4000 Ом...3,9999 Ом	±(0,02Zx + 6 е.м.р)	1,1°	последовательная
	0,4 Ом	0,0000 Ом...0,3999 Ом	±(0,05Zx + 10 е.м.р)	-	последовательная
100 кГц	20 MОм	4,000 МОм...20,000 МОм	±(0,09Zx + 20 е.м.р)	5,2°	параллельная
	4 MОм	400,0 кОм...3,9999 МОм	±(0,04Zx + 10 е.м.р)	2,3°	параллельная
	400 кОм	40,00 кОм...399,99 кОм	±(0,015Zx + 4 е.м.р)	0,9°	параллельная
	40 кОм	4,000 кОм...39,999 кОм	±(0,01Zx + 2 е.м.р)	0,6°	параллельная
	4 кОм	400,0 Ом...3,9999 кОм	±(0,007Zx + 2 е.м.р)	0,4°	последовательная или параллельная
	400 Ом	40,00 Ом...399,99 Ом	±(0,007Zx + 2 е.м.р)	0,4°	последовательная
	40 Ом	4,000 Ом...39,999 Ом	±(0,01Zx + 5 е.м.р)	0,6°	последовательная
	4 Ом	0,4000 Ом...3,9999 Ом	±(0,03Zx + 10 е.м.р)	1,7°	последовательная
	0,4 Ом	0,0000 Ом...0,3999 Ом	±(0,07Zx + 20 е.м.р)	-	последовательная
Zх – измеренное значение импеданса.
Параметр			Значение
Общие характеристики
Дисплей			2,8" LCD TFT, 4 1/2 разряда (первичный параметр)
Питание			батарея литиевая, 5 В, 2600 мАч
Интерфейс			разъем мини-USB для зарядки и соединения с ПК
Условия эксплуатации			температура окружающего воздуха: 0...40 °С; относительная влажность при 40 °С: 15%…85%
Габаритные размеры			190x90x41 мм
Масса			400 г

№	Наименование	Количество
1	Измеритель RLC АМ-3128	1
2	Адаптер питания	1
3	Кабель mini-USB	1
4	Измерительные кабели "банан" - "крокодил" (красный/черный)	1
5	Калибровочная пластина	1
6	Эксплуатационный документ	1

АМ-3128 — измеритель RLC

АМ-3128 — измеритель RLC

Области применения измерителя RLC АМ-3128:

Особенности измерителя RLC АМ-3128:

Технические характеристики измерителя RLC АМ-3128:

Похожие товары

Эксперт рынка измерительного оборудования
