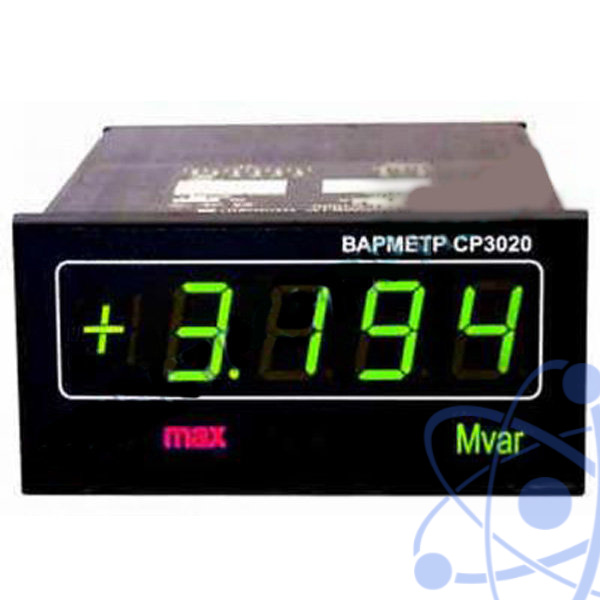

СР3020-ВАР — варметр цифровой щитовой

Производитель

Прочие

Гарантия

24 мес

Межповерочный интервал

72 мес

Артикул

24405

Оригинальный прибор

Назначение ваттметра CP3020-ВАТ:

Варметр CP3020 предназначен для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS-485. Варметр выполнен по трехэлементной схеме, подключается непосредственно к ИТН и ИТТ и измеряет реактивную мощность.

Технические характеристики ваттметра CP3020-ВАТ:

Параметр	Значение
Пределы допускаемой основной приведенной погрешности к номинальному значению измеряемой активной мощности	±0,5 %
Номинальное значение входных напряжений U_Н	57,7 В для фазных напряжений 100 В для линейных напряжений
Номинальное значение входных токов I_Н	5 А
Диапазон изменения входных напряжений	от 0,8U_Н до 1,2U_Н
Диапазон изменения входных токов	от 0,01I_Н до 1,2I_Н
Диапазон изменения частоты	от 48 до 52 Гц
Диапазон установки	КН от 1 до 20000 КТ от 1 до 6000
Диапазон изменения	cosj - ±(0…1…0)
Потребляемая мощность, не более	5 ВА
Габаритные размеры, не более	144х220х70 мм
Масса, не более	0,5 кг.

№	Наименование	Количество
1.	Варметр	1
2.	Фиксатор для крепления варметра к щиту	2
3.	Розетка MSTB 2,5/8 STF с корпусом KGG-MSTB 2,5/8 GF	1
4.	Розетка DB-9F с корпусом DP-9C	1
5.	Формуляр	1
6.	Руководство по эксплуатации	1
7.	Дискета с программой	1
