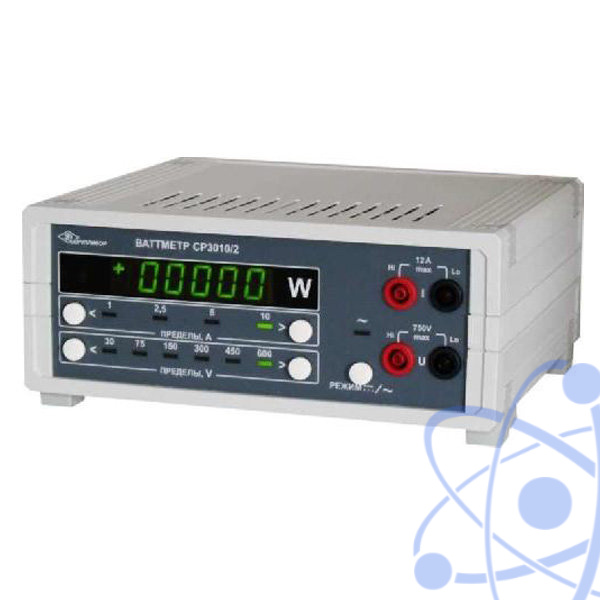

Назначение ваттметра СР3010:
Ваттметр СР3010 класса 0,1 предназначен для измерений активной мощности в цепях постоянного тока и в однофазных цепях переменного тока, а также для поверки ваттметров класса точности 0,3 и ниже.
Ваттметр СР3010 выпускается с пределами измерения по напряжению 30-75-150-300-450-600 В в 6-ти исполнениях:
- СР3010/1-000 - ваттметр с пределами измерения по току 50-100-200-500 мА, без интерфейса;
- СР3010/1-232 - ваттметр с пределами измерения по току 50-100-200-500 мА, с интерфейсом RS232;
- СР3010/1-485 - ваттметр с пределами измерения по току 50-100-200-500 мА, с интерфейсом RS485;
- СР3010/2-000 - ваттметр с пределами измерения по току 1-2,5-5-10 А, без интерфейса;
- СР3010/2-232 - ваттметр с пределами измерения по току 1-2,5-5-10 А, с интерфейсом RS232;
- СР3010/2-485 - ваттметр с пределами измерения по току 1-2,5-5-10 А, с интерфейсом RS485.
Описание ваттметра СР3010:
Ваттметр СР3010 имеет возможность установки пределов измерения по напряжению и току и режима измеряемой мощности (постоянного тока/ переменного тока) и индицирует значение измеренной мощности, знак «+» или «-», значения выбранных пределов измерения напряжения и тока, режим измеряемой мощности (постоянного тока / переменного тока).
В ваттметре СР3010 используется специальный алгоритм цифровой обработки сигналов, реализованный на основе цифрового фильтра, ориентированный на измерения постоянной и переменной составляющих сигналов произвольной формы, не критичный к их форме, частоте и обеспечивающий требуемую точность измерения. Частота дискретизации входного сигнала – 4000 Гц.
