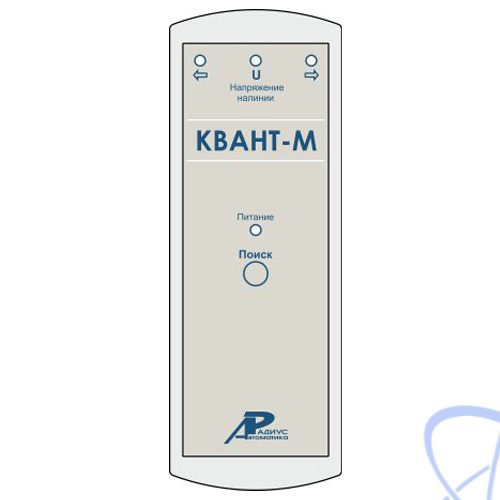

Назначение переносного устройства поиска места повреждения с указанием направления в сторону повреждения Квант-М:
Устройство Квант-М предназначено для определения места однофазного замыкания на землю в сетях 0,4-35 кВ с изолированной и компенсированной нейтралью, но может использоваться также для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ-35 кВ.
Кроме того, прибор позволяет обнаружить хищение электроэнергии в быту бесконтактным способом. Квант-М имеет несколько пределов измерения, а также режим контроля целостности предохранителей.
Прибор питается от встроенных аккумуляторов или 4 батареек типа АА и предназначен для работы в полевых условиях.
Прибор оснащен специальной анти-бликовой системой индикации, обеспечивающей беспрепятственную работу с прибором при ярком солнечным свете.
Функции переносного устройства поиска места повреждения с указанием направления в сторону повреждения Квант-М:
Прибор Квант-М обеспечивает:
- контроль тока нагрузки на воздушных линиях электропередач (ВЛ) 0,4-35 кВ;
- контроль наличия напряжения на ВЛ 0,4-35 кВ;
- определение места однофазного замыкания на землю в сетях 0,4-35 кВ;
- определение места обрыва провода в сетях 0,4-35 кВ;
- определение опоры, находящейся под напряжением 0,4-35 кВ;
- световую проверку исправности обесточенных предохранителей или целостности электрической цепи.
Контроль наличия напряжения 0,4-35 кВ осуществляется с помощью встроенной электрической антенны.
Контроль тока нагрузки ВЛ осуществляется с помощью магнитного датчика.
