Назначение контрольного прибора определения замыканий Квант-МК:
Квант-МК предназначен для контроля исправности приборов, мониторинга тока нагрузки и определения мест возникновения короткого замыкания на землю, поиска обрыва линии и повреждения изоляции в электросетях. Данное устройство используется оперативно-выездными бригадами при работах на воздушных линиях и РУ, а также в распределительных сетях на предмет дистанционного контроля тока нагрузки и напряжения в сетях 0,4-35 кВ, что позволяет обнаружить хищение электроэнергии в быту бесконтактным способом.
Прибор позволяет обнаружить места однофазного замыкания на землю в сетях 6-35 кВ с изолированной и компенсированной нейтралью.
Прибор оснащен специальной анти-бликовой системой индикации, которая обеспечивает беспрепятственную работу при ярком солнечным свете.

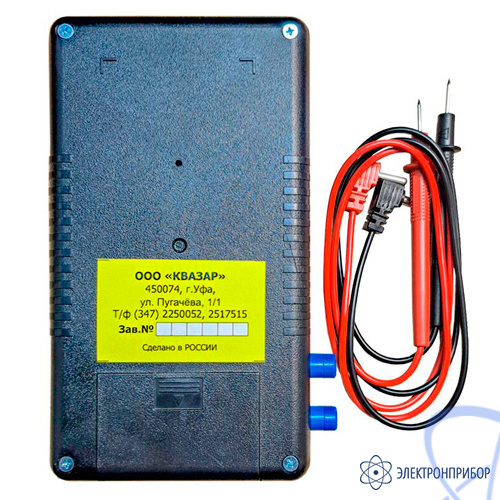

Устройство контрольного прибора определения замыканий Квант-МК:

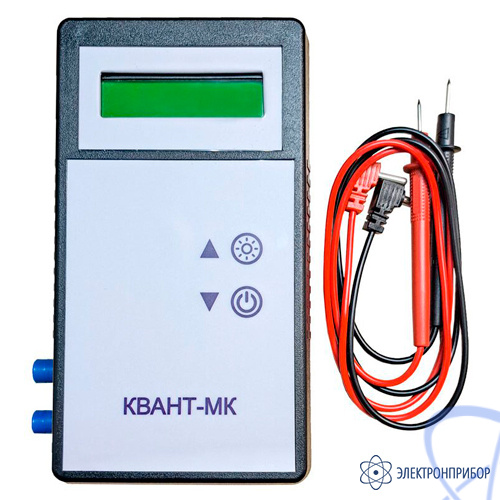

Контрольный прибор определения замыканий Квант-МК состоит из микроамперметра, магнитного датчика, встроенной электрической антенны. Также прибор оснащён усилителем, активным фильтром, преобразователем и логическим инвертором. Наличие напряжения в диапазоне 6-35 кВ определяется с помощью антенны, представляющей собой металлическую пластину и передающей сигнал на выходной преобразователь, и микроамперметром, который фиксирует и индицирует изменение тока, пропорциональное измеряемому напряжению.
Контроль нагрузки на воздушных линиях и определение мест однофазных замыканий на землю осуществляется при помощи магнитного датчика, измеряющего уровень высших гармоник тока нулевой последовательности, возникающих в цепи. Контроль предохранителей обеспечивается преобразователем и логическим инвертором, который с помощью светодиода сигнализирует об исправности предохранителя при появлении на выходе логического нуля.
Измерительный прибор питается от встроенных аккумуляторов.
Функции контрольного прибора определения замыканий Квант-МК:
- контроль исправности прибора Квант-МК;
- определение наличия напряжения на воздушных линиях напряжением 6—35 кВ;
- контроль тока нагрузки, которая осуществляется на ВЛ линии 0,4—35 кВ;
- определение места возникновения короткого замыкания на землю в сетях напряжением 6—35 кВ и сигнализация замыкания;
- выявление места обрыва линии в сетях 6—35 кВ;
- определение местоположения опоры под напряжением 6—35 кВ;
- контроль целостности предохранителей и проверка исправности предохранителей (обесточенных) со световой сигнализацией;
- несколько пределов измерения позволяет подобрать оптимальный режим работы;
- выбор требуемого режима работы устройства осуществляется с помощью кнопки;
- возможность работы в полевых условиях.
Квант-МК имеет режим контроля целостности предохранителей.
Прибор сигнализации замыканий Квант-МК является индикатором, поверка не требуется.
