ИКЗ-В32Л — индикатор короткого замыкания

Производитель

АНТРАКС

Артикул

56037

Оригинальный прибор

Декларация о соответствии (EAC)

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Добавить в корзину

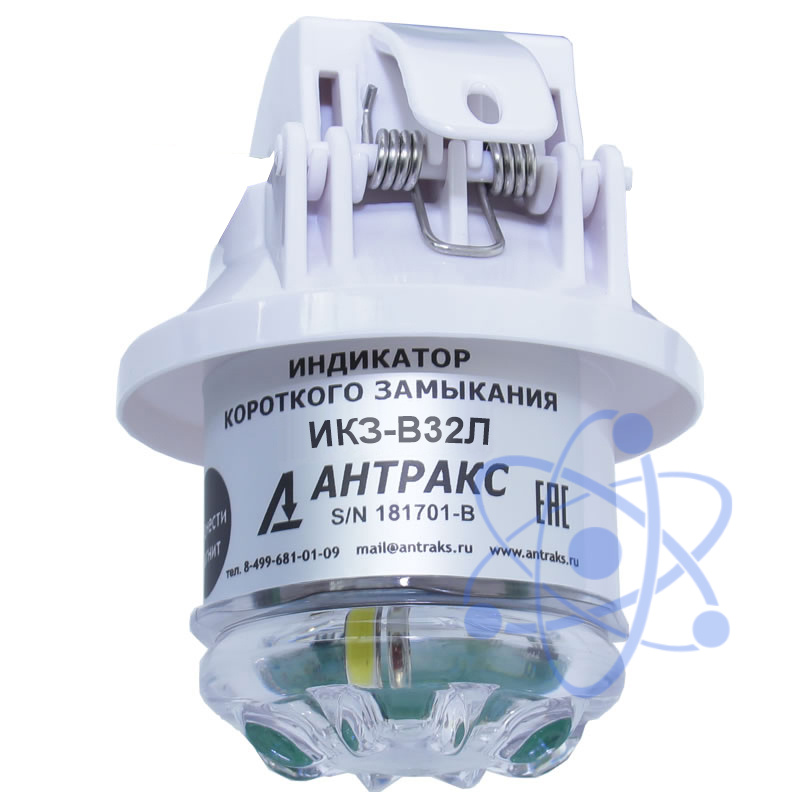

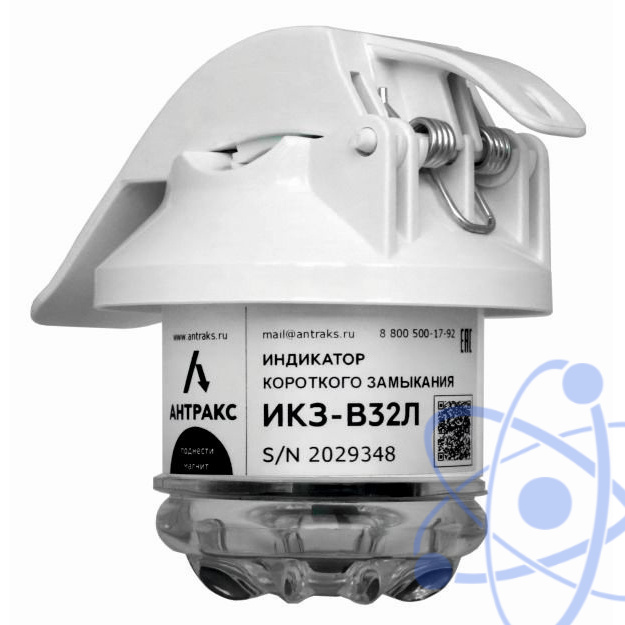

Описание индикатора короткого замыкания ИКЗ-В32Л:

Индикатор короткого замыкания типа ИКЗ-В32Л определяют аварийные процессы с протеканием тока короткого замыкания более 20А. Также индикатор фиксирует однофазные замыкания на землю (ОЗЗ) от 4 А. В случае необходимости по желанию заказчика есть возможность установить чувствительность регистрации ОЗЗ от 2 А. При обнаружении повреждения линии в нижней части корпуса прибора начинают вспыхивать сверхъяркие светодиоды. В зависимости от режима мигания можно различить устойчивое и неустойчивое КЗ. Также ИКЗ-В32Л может быть оснащен флагом (по желанию заказчика).

Индикаторы ИКЗ-В32Л рекомендуются для применения на объектах напряжением 6-35 кВ.

Возможности ИКЗ-В32Л:

Регистрация КЗ от 20 А;
Регистрация ОЗЗ от 4 А (опционально – 2 А);
Независимая работа индикаторов;
Радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
Связь с помощью переносного пульта;

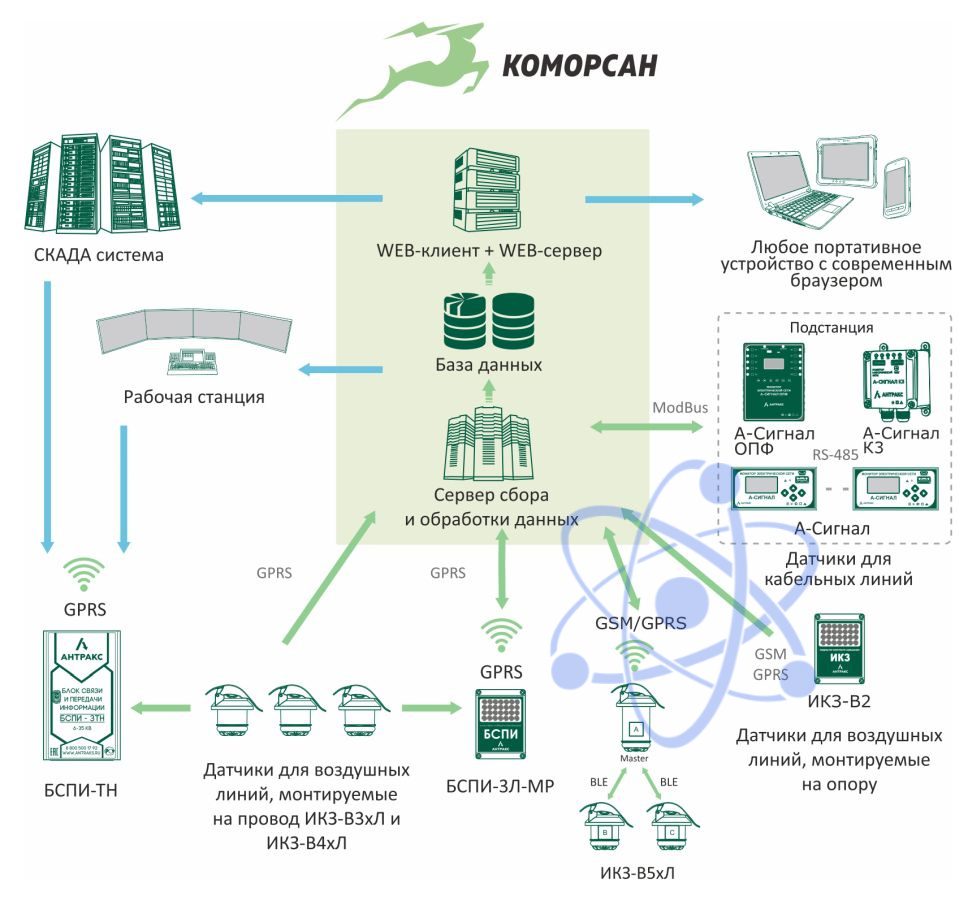

Возможность подключения БСПИ для дистанционного оповещения диспетчера.

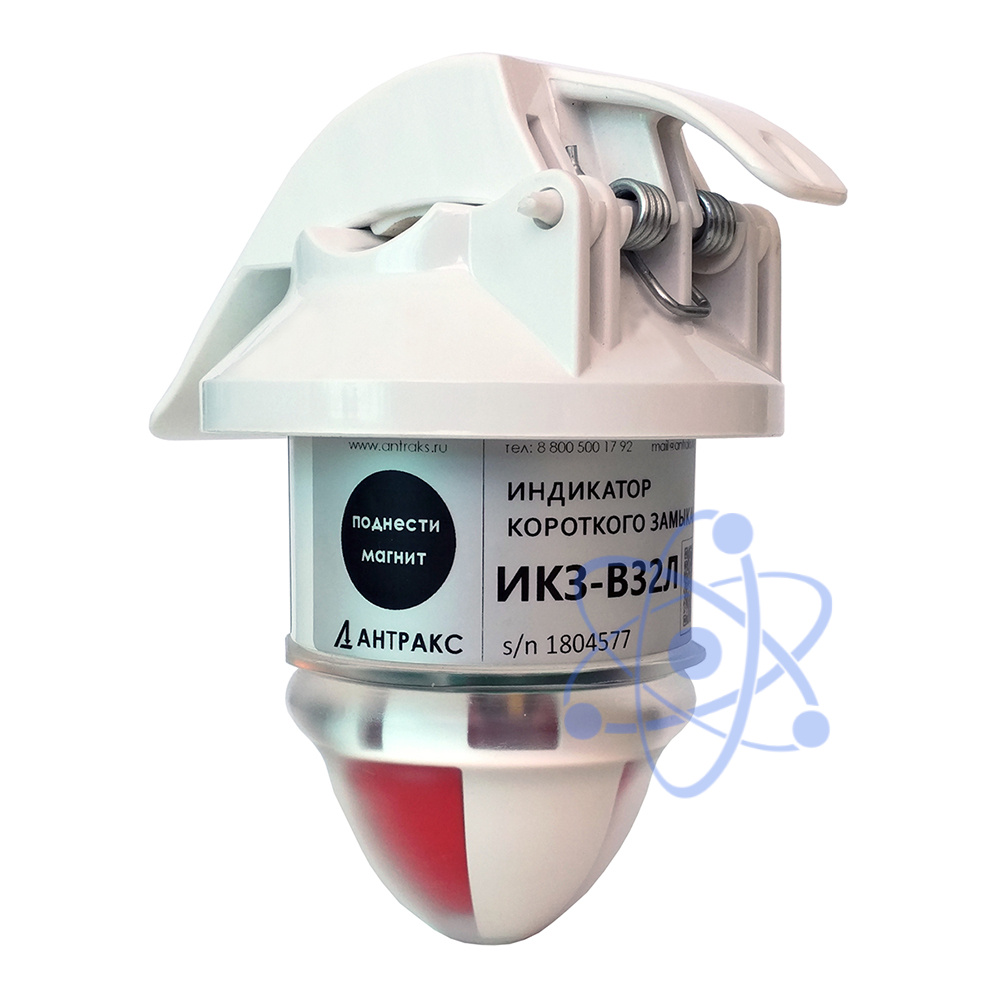

Особенность ИКЗ-В32Л-В с механическим «флагом» (блинкером): в случае фиксации аварии индикация осуществляется включением режима мигания свeрхъярких светодиодов в нижней части корпуса и переключение механического «флага» (блинкера).

ИКЗ-В32Л оснащен радиоканалом ближней связи стандарта Bluetooth Low Energy (BLE) 2,4 ГГц. Посмотреть текущие значения и сбросить/ включить индикацию (мигание Прибора светодиодами) можно с помощью пульта дистанционного управления: смартфона или планшета, с установленным специальным ПО ППИ-3.

Комплекты состоят из двух или трёх индикаторов ИКЗ-В32Л, соответственно обозначаются ИКЗ-В32Л-В3. Каждый прибор в комплектах работает независимо

Технические характеристики индикатора короткого замыкания ИКЗ-В32Л

Типы регистрируемых аварий*
Типы регистрируемых событий	- Короткое замыкание; - Однофазное замыкание на землю
Чувствительность по току КЗ	20 А
Автоматическая настройка порога по току КЗ	+
Чувствительность по току ОЗЗ	4 А
Определение направления на ОЗЗ	-
Контроль напряжения	+

Параметры
Абсолютный порог срабатывания по току	20÷1000 А
Дифференциальный порог срабатывания по току в А	20÷500 А
Дифференциальный порог срабатывания по току в %	50÷500 %
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	1 ÷ 200 с
Бланкирование пусковых токов	0-200 мс
Настройка таймера сброса	Произвольный от 1 ч до 8 дней
Минимальная длительность аварийного процесса	0,02 с

Исполнение

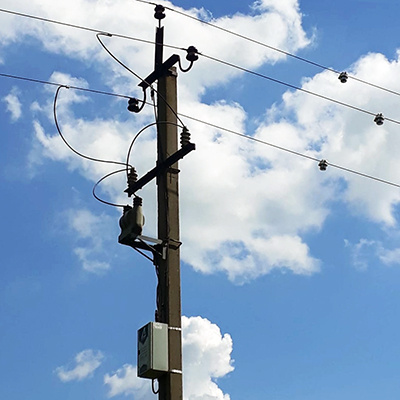

Место установки	На провод ВЛ
Диаметр провода	- 5-28 мм,; - 17-33 мм,; - 24-40 мм
Установка на линию под напряжением	+
Температурный диапазон	- Рабочий от – 40°С до +70°С; - Предельный – 60°С до +85°С (по спецзаказу)
Степень защиты индикатора	IP 68 по ГОСТ 14254
Воздействие климатических факторов внешней среды	Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм. Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С. Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75)
Воздействие механических факторов	Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)
