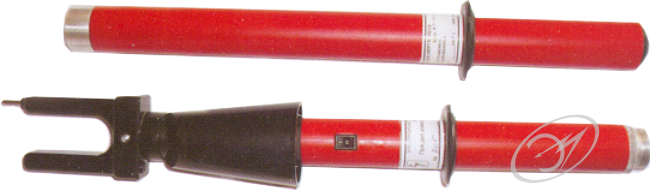

Указатель УТН-1000 разработан для определения постоянного и переменного тока в диапазоне от 0 до 1000 А промышленной частоты с напряжением до 10 кВ без разъединения токовой цепи, а также для определения напряжения постоянного и переменного тока в диапазоне от 0 до 1000 В, применяемого как в воздушных сетях, так и в распределительных устройствах.
Отображение измеряемого значения и режима работы (постоянный, переменный, ток или напряжение) выполняется с помощью цифрового дисплея. Для определения значения постоянного и переменного тока в воздушных сетях и распределительных устройствах с напряжением 0,4-10 кВ индикатор оснащен изолирующей рукояткой со стержнем, длиной 0,52 м. В комплектации с изолирующим многофункциональным 4-сегментным сборным стержнем ШО-10-4-6,6 длиной 6,6 м, предоставляемым по запросу клиента за дополнительную стоимость, индикатор позволяет определить ток на линиях электропередач с напряжением 0,4-10 кВ непосредственно с земной поверхности, без необходимости взбираться на опору.
Предусмотрено автоматическое переключение между режимами постоянного и переменного тока.

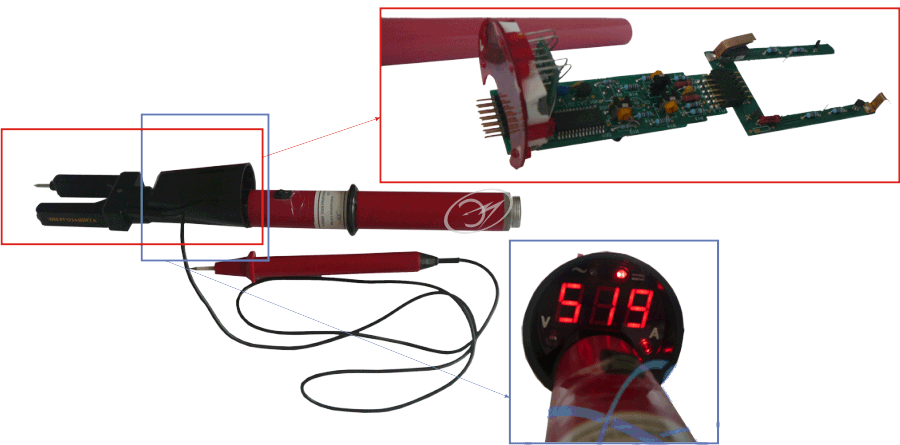

Работа индикатора основана на определении напряженности электромагнитного поля, которое образуется вокруг проводника благодаря комплексу специализированных температурно-компенсированных датчиков, размещенных вокруг проводника тока по осям вилки индикатора. Это позволяет определить токовую величину независимо от оси и угла расположения проводника в пространстве вилки индикатора.
Отображение измеряемого значения и режима работы (постоянный, переменный, ток или напряжение) выполняется с помощью цифрового дисплея. Для определения значения постоянного и переменного тока в воздушных сетях и распределительных устройствах с напряжением 0,4-10 кВ индикатор оснащен изолирующей рукояткой со стержнем, длиной 0,52 м. В комплектации с изолирующим многофункциональным 4-сегментным сборным стержнем ШО-10-4-6,6 длиной 6,6 м, предоставляемым по запросу клиента за дополнительную стоимость, индикатор позволяет определить ток на линиях электропередач с напряжением 0,4-10 кВ непосредственно с земной поверхности, без необходимости взбираться на опору.
Предусмотрено автоматическое переключение между режимами постоянного и переменного тока.
Работа индикатора основана на определении напряженности электромагнитного поля, которое образуется вокруг проводника благодаря комплексу специализированных температурно-компенсированных датчиков, размещенных вокруг проводника тока по осям вилки индикатора. Это позволяет определить токовую величину независимо от оси и угла расположения проводника в пространстве вилки индикатора.
