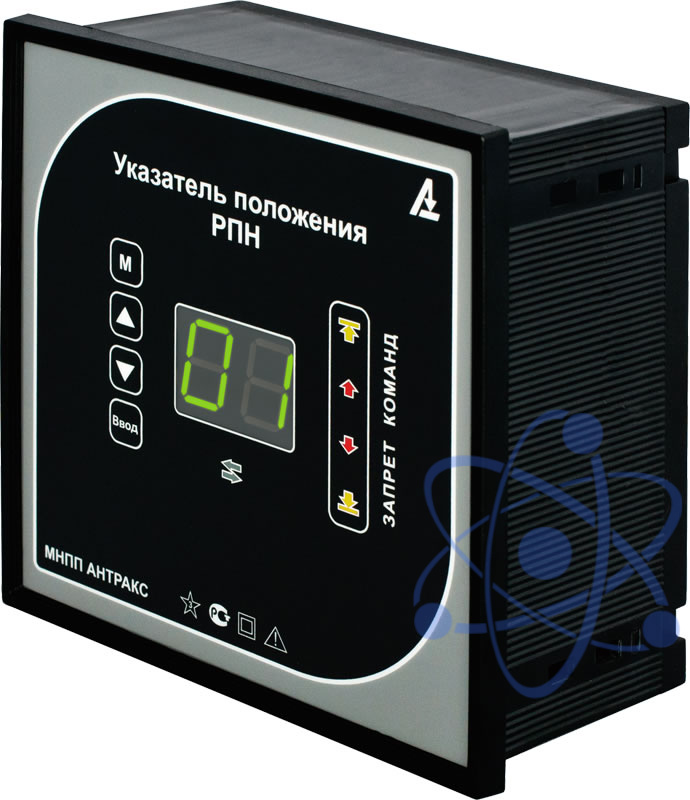

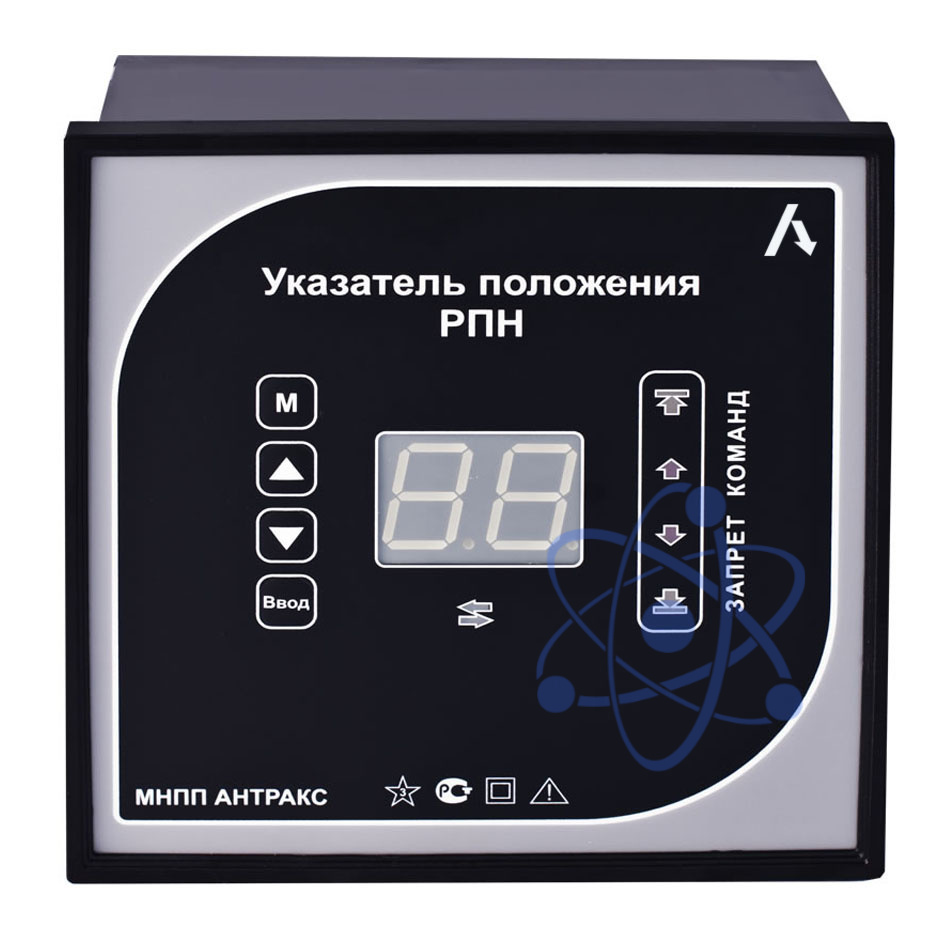

Описание указателя положения привода УП-31:
Двухразрядные цифровые указатели положения привода РПН УП 31 разработаны для работы с приводами, использующими сельсин-датчик, они подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404. УП 31 подходят для установки на все приводы (типа РНТ-13, ПДП-1, ПДП-4, МА-1, МАК-1 и другие), комплектуемые вышеуказанными датчиками для замены старых указателей положения РПН.
Дополнительные возможности:
- Клавиатура для настройки и калибровки прибора;
- Изменение яркости свечения индикатора;
- Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
- Индикация первой/последней и граничных ступеней положения привода РПН при помощи светодиодов;
- Возможность задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.
Цифровые выходы базовой комплектации RS-485/ RS-232:
- для передачи информации о ступени привода в АСУ ТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:
- для передачи информации о ступени привода в АСУ ТП или ТМ.
Настройка УП 31 может осуществляться с использованием:
- Клавиатуры, расположенной на лицевой панели прибора;
- ПК и специального программного обеспечения.
Дискретные выходы, на клеммы которых подаются сигналы управления реле:
| «Блокировка: прибавить» | Указывают на достижение граничных ступеней привода |
| «Блокировка: убавить» | |
| «Первая ступень» | Указывают на достижение первой/ последней ступени |
| «Последняя ступень» | |
| «Переключение: прибавить» | Указывают на переключение ступени привода РПН |
| «Переключение: убавить» |
Указатели УП 31 выпускаются в типоразмерах корпуса от А до Д.
