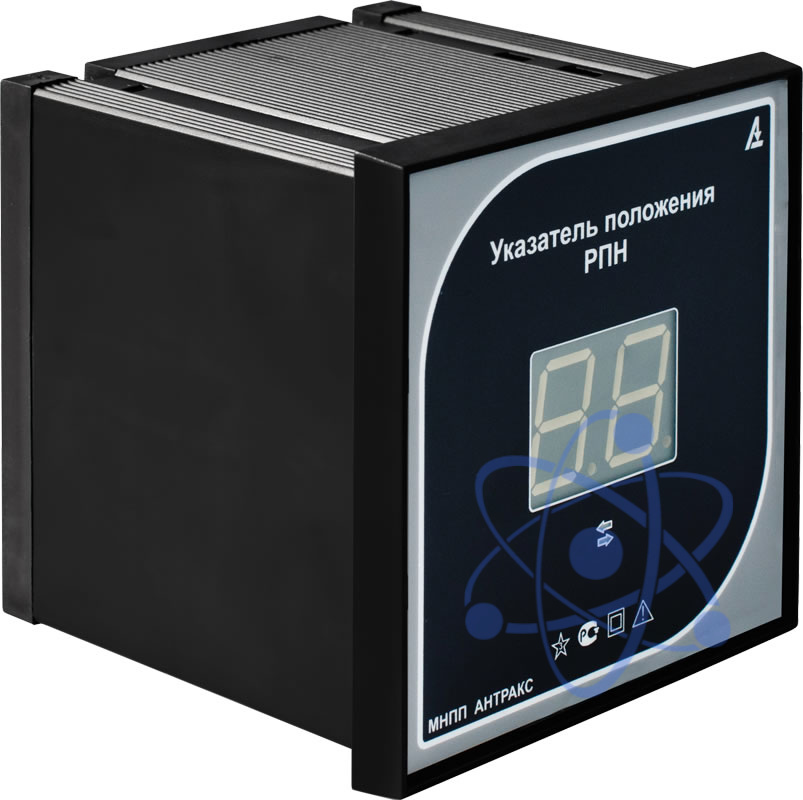

Описание указателя с резистивным датчиком УП-2
Цифровые выходы базовой комплектации RS-485/ RS-232 (корпус Е только RS-485):
• для передачи информации о ступени привода в АСУ ТП или ТМ;
• для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Логометры линейки УП 2х предназначены для приводов:
УП 2 выпускается в корпусах типоразмера:• MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
• MR, EM и ED-S;
• SAV1-1600-245/ 245-013;
• ПДП-1, ПДП-4 с заменой сельсин-датчика резистивным датчиком положения привода ДП-2 производства «Антракс».;
• ПДП-5Л
и любых других приводов, комплектуемых резистивными датчиками, и количеством ступеней не более 99.
- Б – 144х144х90 мм;
- В – 120х120х123 мм;
- Г – 96х96х91 мм;
- Д – 72х144х114 мм;
- Е – 48х96х96 мм.
Специальные функции указателей положения РПН:
- сигнализация граничных, первой и последней ступеней положения привода (УП 23, УП 25, УП 31 и УП 41);
- дополнительные дискретные выходы для подачи сигналов о достижении первой или последней ступени привода, переключении ступени и достижении граничных ступеней привода (УП 23, УП 25, УП 31 и УП 41);
- цифровой выход RS-485 (RS-232), использующийся протоколом MODBUS RTU/ASСII, позволяет передавать информацию о положении привода РПН в АСУ ТП или ТМ и настраивать прибор при подключении к компьютеру (во всех указателях положения, кроме УП 30);
- наличие Ethernet позволяет интегрироваться в современные цифровые подстанции по протоколу МЭК 60870-5-104 (УП 25);
- дополнительный аналоговый выход «Токовая петля» (0-5 мА, 0-20 мА или 4-20 мА) для передачи информации о положении привода РПН в АСУ ТП или ТМ (УП 23, УП 25, УП 31 и УП 41);
- возможность компенсации сопротивления соединительных проводов и режим настройки при включенном трансформаторе, находящемся в фиксированном положении на одной ступени (УП 23 и УП 25).
Визуальная индикация по выбору заказчика:

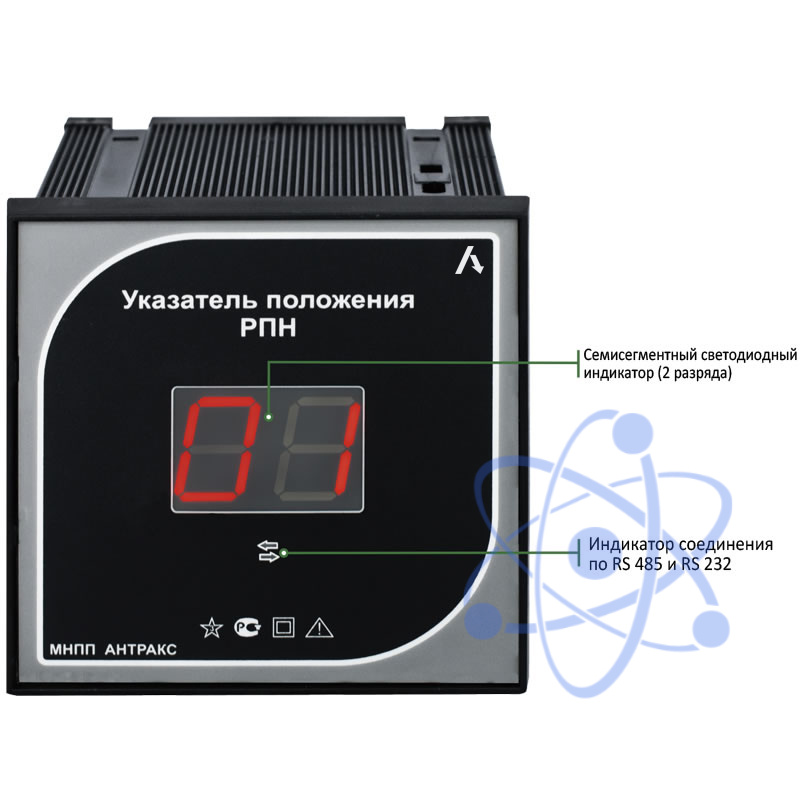

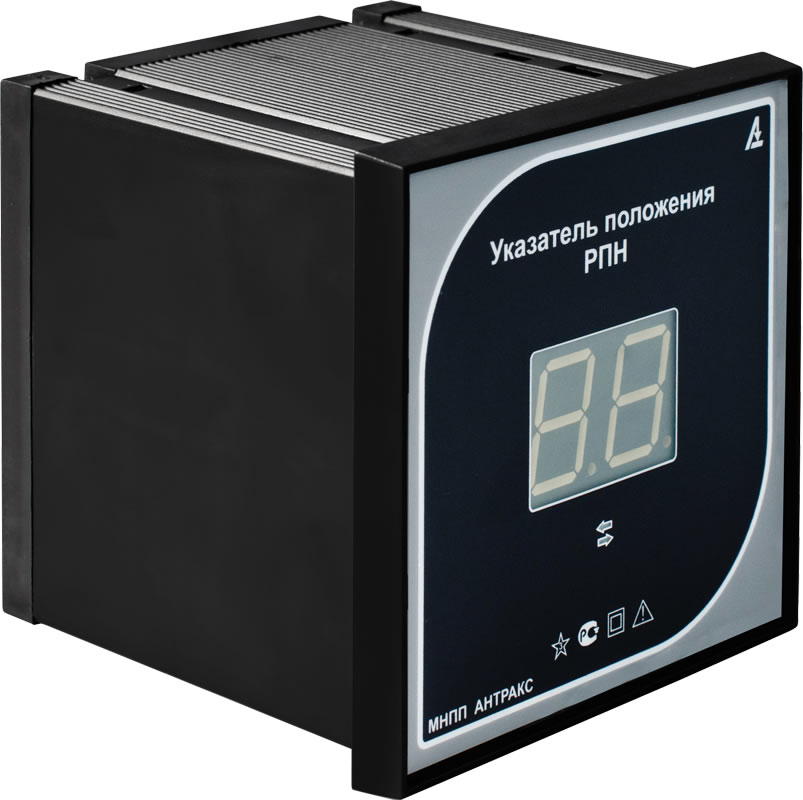

- оснащение всех указателей (кроме модели стрелочного прибора УП 30) светодиодным индикатором для отображения номера текущей ступени положения привода;
- отображение до 99 положений привода;
- изменение яркости свечения индикатора (модели УП 23, УП 25, УП 31 и УП 41);
- выбор цвета индикатора: красный, желтый, зеленый.
