Назначение указателя УП-1:

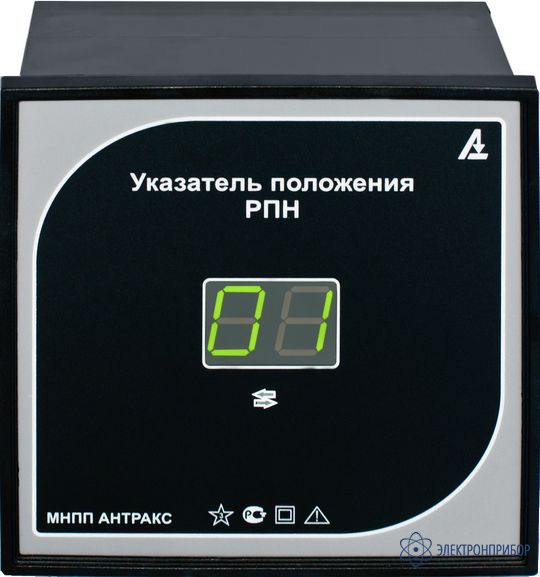

Цифровой указатель положения привода РПН (логометр) УП1 предназначен для индикации в цифровом виде ступени регулирования РПН и используется для замены стрелочного указателя. Указатель УП1 состоит из одноразрядного индикатора на девять положений и датчика угла поворота привода собственной разработки. Указатель работает совместно с приводом РПН использующим сильсин-датчик угла поворота привода. Индикатор устанавливается на щите управления вместо сильсин-приёмника и конструктивно совместим со штатным стрелочным логометром типа ЛКМ, что облегчает замену неисправных приборов. Текущее значение положения привода РПН отображается светодиодным индикатором, яркость свечения которого достаточна для считывания показаний не отходя от пульта управления.

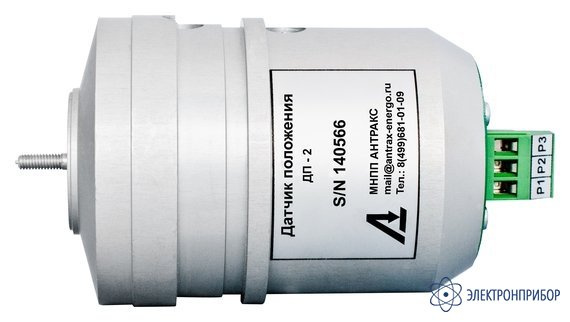

Датчик угла поворота привода устанавливается на сильсин-датчик (наличие сильсина обязательно), и представляет из себя резистивный датчик угла поворота привода. Конструктивно датчик представляет собой металический стакан, который надевается на нижнюю часть сильсин-датчика (сильсин типа БД-404А); кожух переменного резистора, прикрученный к основанию стакана; переменный резистор и втулку для соединения оси переменного резистора с осью сильсина.
