Назначение тестера розеток ТР-30мА-МИЭЭ:
Тестер розеток предназначен для проверки правильности подключения контактов электрических розеток и проверки правильности подключения автоматических выключателей, управляемых дифференциальным током (ВДТ), на ток срабатывания до 30 мА. Он позволяет выявить неподключенные и неправильно подключенные контакты.
Описание тестера розеток ТР-30мА-МИЭЭ:

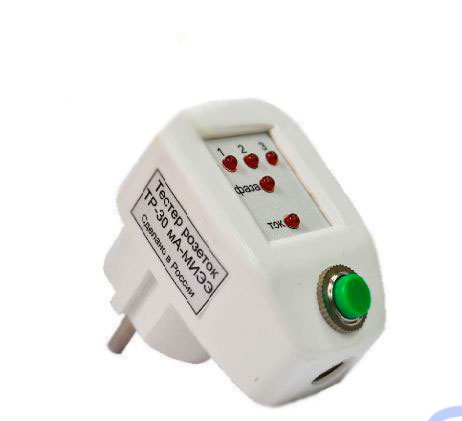

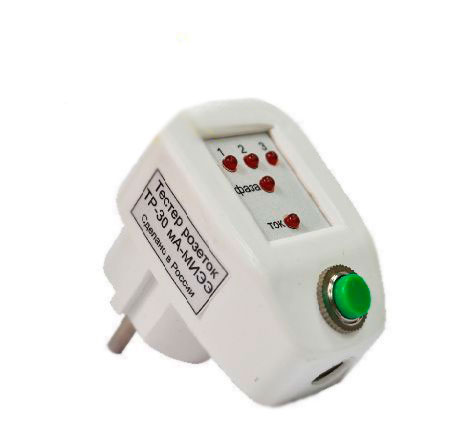

Конструкция
На лицевой стороне корпуса тестера размещены пять светодиодов: верхние три, расположенные горизонтально, индицируют правильность подключения проводников в розетке, четвертый (Ф) служит для индикации фазного провода для правильного подключения тестера к розетке. Пятый (ТОК) указывает на протекание тестового тока для срабатывания ВДТ. Выключатель (S1) предназначен для проверки правильности подключения автоматических выключателей, управляемых дифференциальным током (ВДТ). При нажатии и удержании выключателя между фазным и защитным проводниками протекает ток 30 мА, о чем сигнализирует светодиод (ТОК). На боковой поверхности находится контактный электрод. При правильном подключении устройства, при прикосновении к которому загорается светодиод (Ф) на лицевой панели. Тестер ремонту не подлежит.
Указания по эксплуатации
Не допускается:
- использовать изделие как указатель напряжения;
- эксплуатация изделия с механическими повреждениями;
Внимание!
Тестер розеток ТР-30мА- МИЭЭ средством измерения не является! УЗО на ток и время срабатывания проверяются специальными приборами!
Проверка розеток и соединительных проводов
Вставить прибор в проверяемую розетку. При этом проследить, чтобы фазный проводник был подключен к левому контакту вилки тестера (со стороны бокового контактного электрода). Тестер готов к работе, если при касании контактного электрода загорается светодиод (Ф). Если этого не происходит, тестер неправильно вставлен в розетку или розетка не подключена. Перевернуть тестер и проверить результат. После проверки правильности подключения по комбинации светящихся светодиодов сделать вывод о правильности подключения проводов в розетке (см. таблицу). При наличии в цепи ВДТ нажать кнопку S1. При этом загорается светодиод ТОК и должно произойти срабатывание ВДТ. Если светодиод светится, а срабатывания ВДТ не наблюдается, значит в розетке неправильно подключены нулевой рабочий и защитный проводники, или защитный проводник имеет слишком большое сопротивление.

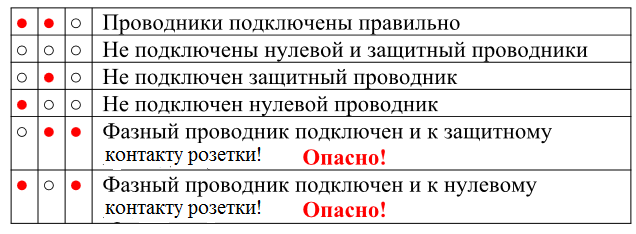

Таблица комбинаций при правильном подключении тестера к розетке (при прикосновении к контактному проводнику загорается светодиод (Ф).
Используемые символы:
? – светодиод не горит;
? – светодиод горит
Требования безопасности:
- Проверьте тестер перед каждым применением на заведомо исправном оборудовании.
- Тестер определяет правильность подключения нулевого и защитного проводников только при наличии ВДТ в проверяемой цепи.
