Назначение дистанционного указателя Орион-N30:
- Цифровой указатель положения «Орион-N30» предназначен для измерения текущего положения привода устройства регулирования напряжения трансформатора под нагрузкой (РПН) с резистивным датчиком угла поворота привода с различным числом ступеней переключений и сопротивлением между ступенями.
- Устройство обеспечивает измерение сопротивления датчика положения привода РПН, вычисление номера текущей ступени переключения с учетом общего числа ступеней переключения и сопротивления между ступенями, а также отображение номера текущей ступени переключения на цифровом индикаторе. Для исключения ошибок определения положения РПН, обусловленных дополнительным сопротивлением соединительных проводов между устройством и датчиком положения при их значительном удалении друг от друга, в устройстве предусмотрен режим автоматической или ручной компенсации сопротивления соединительных проводов.
- Устройство обеспечивает преобразование значения (номера) текущей ступени переключения в стандартный программируемый сигнал тока или напряжения.
- Устройство обеспечивает передачу значения текущей ступени переключения по линии связи с интерфейсом RS485 в соответствии с протоколом MODBUS в формате RTU. 6 5. В устройстве предусмотрена возможность задания уставок нижнего и верхнего допускаемых значений ступеней переключения РПН и сигнализация выхода текущего значения ступени переключения за границы заданного диапазона с действием на срабатывание соответствующих выходных реле и светодиодов.
- В устройстве предусмотрена сигнализация превышения измерительного диапазона (400 Ом) при обрыве соединительных проводов между устройством и датчиком положения с выдачей соответствующего сообщения на цифровой индикатор и по интерфейсу RS485.
- Устройство предназначено для установки в электротехнических шкафах и распределительных щитах (щитах управления), в том числе действующих при замене в них неисправных стрелочных логометров типа ЛКМ, для чего устройство (по заказу) снабжается дополнительным монтажным переходником (адаптером).
- Устройство предназначено для эксплуатации в следующих климатических условиях по ГОСТ 15150 и ГОСТ 15543.1: - предельная рабочая температура окружающего воздуха – от минус 25 до +55°С; - относительная влажность при 25°С – до 95% без конденсации влаги; - высота над уровнем моря не более 2000 м; - окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы; 7 - место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
- Группа механического исполнения М39 по ГОСТ 17516.1-90.
- Степень загрязнения 2 по ГОСТ 51321.1-2000.
- Степень защиты по ГОСТ 14254: - со стороны лицевой панели – IP65; - со стороны клеммных зажимов – IP10.

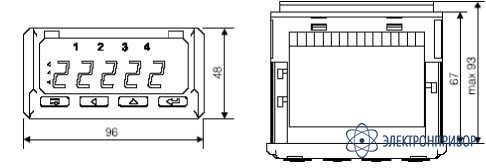

- Устройство мoнтируется на панель толщиной до 6 мм при помощи держателей, входящих в комплект поставки. Размеры монтажного отверстия 92+0,6х45+0,6мм.
