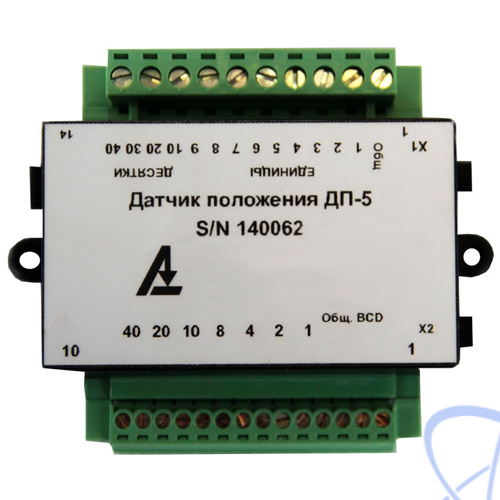

скрыть информациюДатчик положения привода ДП-5 работает с приводами СМА-7, СМА-9, SHM, EM-1, MR, ED, имеющими контактную группу, в которой количество контактов соответствует количеству положений привода. Датчик осуществляет преобразование в BCD-код номера ступени РПН.
ДП-5 имеет BCD-выход для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 25 для отображения номера ступени РПН на щите управления или передачи в системы ТМ, АСУ ТП.
| Параметр | Значение | ||||
| ДП-2 | ДП-3 | ДП-3-У | ДП-4 | ДП-5 | |
| Габаритные размеры, мм | Ø67x107 | Ø67x107 | Ø67x107 | 45х88х62 | 27x88x77 |
| Полный угол поворота | 275±15° | 360° (без стопора) | 360° (без стопора) |
- | - |
| Резистивный выход | + | - | - | - | - |
| Суммарное сопротивление резистора датчика | 100 Ом ± 20% | - | - | - | - |
| Аналоговый выход по напряжению | - | 0-5 В 0-24 В |
0-5 В 0-24 В |
- | - |
| Аналоговый выход «Токовая петля» | - | 0-20мА 0-5 мА 4-20 мА |
0-20мА 0-5 мА 4-20 мА |
- | - |
| Цифровой выход RS-485 | - | Протокол MODBUS | Протокол MODBUS | Протокол MODBUS | - |
| BCD-выход | - | - | - | + | |
| Совместимые указатели | УП 2, УП 22, УП 23, УП 25 |
УП2, УП 23, УП 25, УП 4, УП 41 |
УП2, УП 23, УП 25, УП 4, УП 41 |
УП 2, УП 22, УП 23, УП 25, |
УП 25 |
| Приводы | ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ | МЗ-2, МЗ-3, МЗ-4 | EM-1, СМА-7, СМА-9, SHM, MR, ED | ||
| Полный угол поворота | 2750 ± 15° | 3600 без стопора | 3600 без стопора | - | |
| Точность определения угла поворота | - | ДП-3 ± 2° ДП-3/2 ± 1° |
± 1° | ± 1° | - |
| Напряжение питания | - | 5 В / 24 В ± 5% | 5 В / 12 В ± 5% | 5 В / 24 В ± 5% | 5 В / 24 В ± 5% |
| Срок службы, не менее | 15 лет | ||||
| № | Наименование | Количество |
| 1 | Датчик положения привода ДП-5 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Паспорт | 1 |
